| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | FTTH |
Sợi đến nhà Cáp thả không khí ngoài trời ((Tự hỗ trợ FTTH)
Mô tả

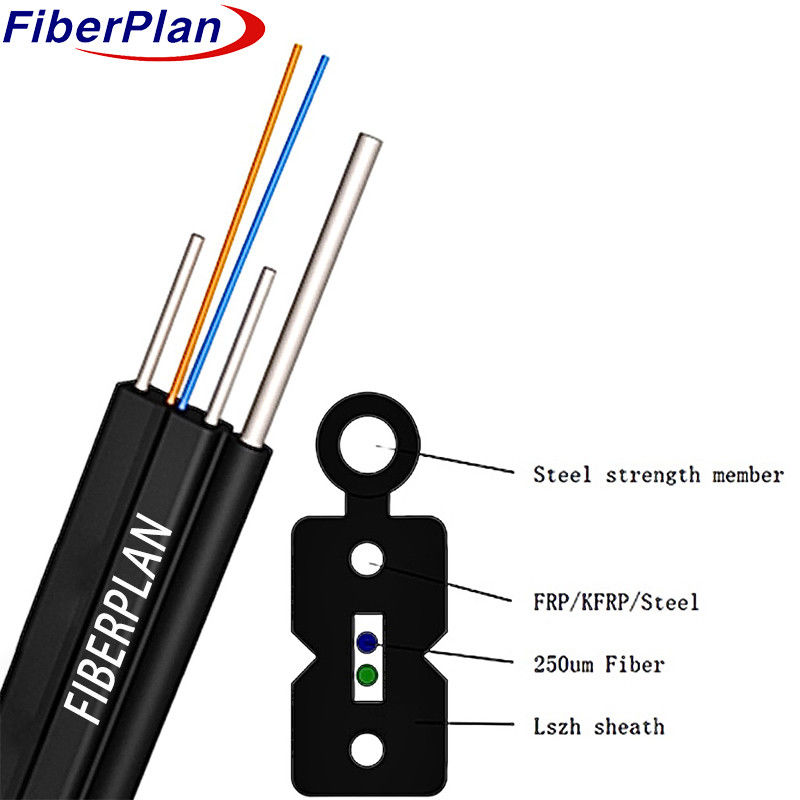

FTTH Cable cho phép kết nối trực tiếp với nhà mà không có hạn chế về băng thông, bước sóng hoặc truyền tải
loại công nghệ nhiệm vụ. đơn vị sợi quang được đặt ở trung tâm của cáp. hai sức mạnh song song
Các thành phần được đặt ở cả hai bên, bổ sung bằng dây thép để tăng cường sức mạnh.
hoàn thành với một lớp phủ HDPE màu đen, đảm bảo độ bền và bảo vệ cho kết nối liền mạch trong nhà
các thiết bị.
Ứng dụng
Cáp được thiết kế để phân phối trên bình diện và dọc bên ngoài, làm cho nó phù hợp để kết nối với các
Nó hỗ trợ truyền thông mạng đường dài và mạng khu vực địa phương, cung cấp tính linh hoạt
và độ tin cậy cho các ứng dụng khác nhau.
Đặc điểm
Chi tiết xây dựng cáp
| Số lượng sợi | 1 ~ 24 lõi | |||||||
| thành viên lực lượng | Vật liệu | Sợi thép kẽm/FRP/KFRP | ||||||
| đường kính | 2*(0,5~0,8mm | |||||||
| Tự hỗ trợ Messenger dây | Vật liệu | Sợi thép kẽm | ||||||
| đường kính | 1.0mm | |||||||
| Vỏ bên ngoài | vật liệu | LSZH | ||||||
| đường kính | 1.8±0.2mm | |||||||
| Kích thước cáp (độ cao * chiều rộng) | 2.0 ((±0.1) mm × 5.2 ((±0.2) mm | |||||||
| Độ dày của vỏ cáp | Tối đa 0.8mm/min. 0.4mm | |||||||
| Độ dày của vỏ sứ giả | 0.5 ~ 0.7mm | |||||||
| Trọng lượng cáp | 1~2 lõi | 18.2kg | ||||||
| 4 ~ 6 lõi | 18.5kg | |||||||
| 8 ~ 24 lõi | 54.0kg | |||||||
Cáp Đặc điểm cơ học
| Các mục | Mô tả | ||||||
| Phạm vi nhiệt độ cài đặt ((°C) | -20+60 | ||||||
| Nhiệt độ vận hành và vận chuyển ((°C) | -40+70 | ||||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 15D | |||||
| Min cong Xanh ((mm) |
Thời gian ngắn | 30D | |||||
| Min cho phép Độ bền kéo ((N) |
Mãi dài | 300 | |||||
| Min cho phép Độ bền kéo ((N) |
Thời gian ngắn | 600 | |||||
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 1000 | |||||
| Trọng lượng nghiền nát (N/100mm) | ngắn hạn | 2200 | |||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | 242+/-6 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
