Super chi phí hiệu quả chất lượng cao Sợi G652.D Single Core FTTH Drop Cable
Với Messenger
Mô tả
Cáp FTTH (Fiber to the Home) được thiết kế để kết nối trực tiếp với nhà, cung cấp không giới hạn
Nó có một đơn vị sợi quang tại
lõi của nó được bao quanh bởi các thành viên sức mạnh song song để tăng cường độ bền.
được củng cố bằng dây thép để cung cấp bảo vệ thêm chống lại các lực lượng bên ngoài.
HDPE đen (High-Density Polyethylene), toàn bộ bộ phận hoạt động như một tấm chắn chống
Các yếu tố môi trường, độ ẩm và thiệt hại vật lý.
kết nối hiệu suất cao được thiết kế đặc biệt cho các ứng dụng dân cư.
Ứng dụng
Cáp FTTH được mô tả rất linh hoạt và phù hợp với các kịch bản triển khai đa dạng:
1- Outdoor và Vertical triển khai: Được thiết kế cho việc sử dụng ngoài trời và dọc mạnh mẽ, nó đảm bảo
độ bền và khả năng thích nghi trong nhiều môi trường khác nhau.
khả năng chống lại điều kiện thời tiết khắc nghiệt hoặc các thách thức tuyến đường dọc.
2- Tương thích với thiết bị truyền thông: Được thiết kế để tích hợp liền mạch với một
Các thiết bị và hệ thống truyền thông, cáp này tạo điều kiện kết nối hiệu quả và
hoạt động trơn tru trong các mạng truyền thông.
và hiệu suất.
3- Hiển thị tính linh hoạt cho truyền thông đường dài và mạng cục bộ: Có hỗ trợ
thông tin liên lạc qua các khoảng cách dài hoặc trong mạng khu vực địa phương, cáp này xuất sắc trong
cả hai kịch bản. tính linh hoạt của nó đảm bảo nó đáp ứng các nhu cầu truyền thông khác nhau một cách hiệu quả,
làm cho nó trở thành một lựa chọn thực tế cho các ứng dụng khác nhau.
Đặc điểm
Cáp FTTH được mô tả là linh hoạt và phù hợp với các kịch bản triển khai khác nhau:
1- Việc triển khai ngoài trời và dọc: Được thiết kế để sử dụng ngoài trời mạnh mẽ và phân phối dọc,
đảm bảo độ bền và khả năng thích nghi trong nhiều môi trường khác nhau.
yêu cầu khả năng chống lại điều kiện thời tiết khắc nghiệt hoặc các thách thức tuyến đường dọc.
2- Tương thích với thiết bị truyền thông: Cấu trúc của cáp cho phép liền mạch
Kết hợp với một loạt các thiết bị và hệ thống truyền thông.
kết nối hiệu quả và hoạt động suôn sẻ trong các mạng truyền thông, tăng cường tổng thể
độ tin cậy của mạng.
3- Tương thích cho truyền thông đường dài và mạng cục bộ: Có khả năng tạo điều kiện thuận lợi
thông tin liên lạc qua các khoảng cách dài hoặc trong các mạng khu vực địa phương, cáp này là linh hoạt
Sự linh hoạt và dễ sử dụng của nó làm cho nó trở thành một ứng dụng thực tế.
lựa chọn cho các nhu cầu truyền thông khác nhau.

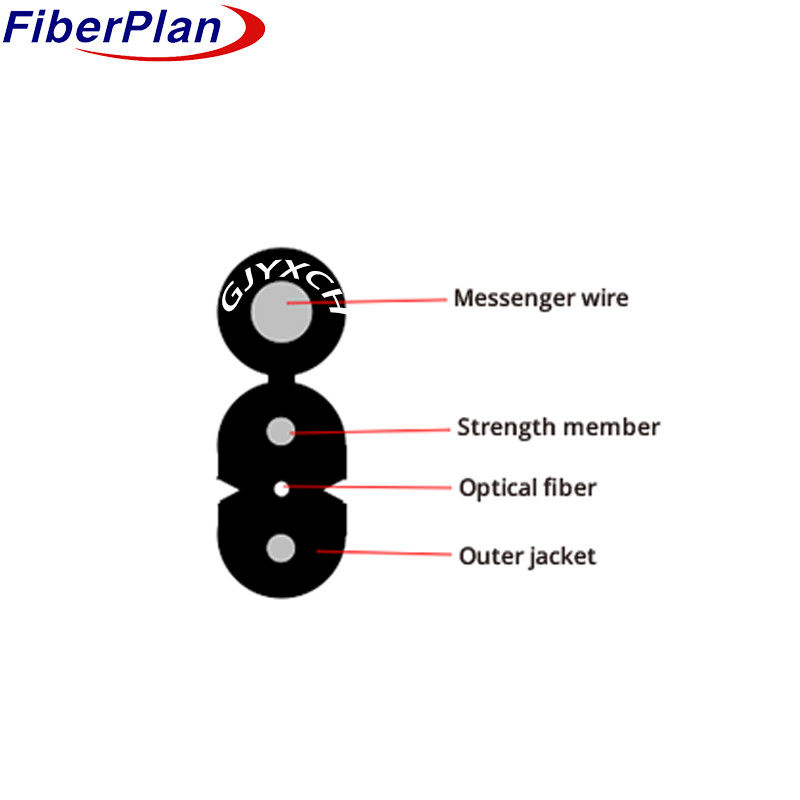

Chi tiết xây dựng cáp
| Số lượng sợi | 1 ~ 4 lõi | |||||||
| thành viên lực lượng | Vật liệu | Sợi thép kẽm/FRP/KFRP | ||||||
| đường kính | 2*(0,4~0,8mm | |||||||
| Tự hỗ trợ Messenger dây | Vật liệu | Sợi thép kẽm | ||||||
| đường kính | 1.0mm | |||||||
| Vỏ bên ngoài | vật liệu | LSZH | ||||||
| đường kính | 1.8±0.2mm | |||||||
| Kích thước cáp (độ cao * chiều rộng) | 2.0(±0.1) mm × 5.0(±0.2) mm | |||||||
| Độ dày của vỏ cáp | Tối đa 0.8mm/min. 0.4mm | |||||||
| Độ dày của vỏ sứ giả | 0.5 ~ 0.7mm | |||||||
| Trọng lượng cáp | 1 ~ 4 lõi | 18.2kg | ||||||
Cáp Đặc điểm cơ học
| Các mục | Mô tả | ||||||
| Phạm vi nhiệt độ cài đặt ((°C) | -20+60 | ||||||
| Nhiệt độ vận hành và vận chuyển ((°C) | -40+70 | ||||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 15D | |||||
| Min cong Xanh ((mm) |
Thời gian ngắn | 30D | |||||
| Min cho phép Độ bền kéo ((N) |
Mãi dài | 300 | |||||
| Min cho phép Độ bền kéo ((N) |
Thời gian ngắn | 600 | |||||
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 1000 | |||||
| Trọng lượng nghiền nát (N/100mm) | ngắn hạn | 2200 | |||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
