| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | Cáp song công GJFJBV |
1 Phân phối trong nhà: Được thiết kế để phân phối trong nhà, cáp này rất phù hợp với giao tiếp trong các tòa nhà.
Ứng dụng: Lý tưởng để sử dụng như là một đuôi, kết nối liền mạch với thiết bị truyền thông cho đáng tin cậy
hiệu suất.
3 Tương thích với thiết bị truyền thông: Được thiết kế để đáp ứng các yêu cầu của thiết bị truyền thông,
đảm bảo sự phù hợp và hiệu quả của dịch vụ.
4 Thiết lập thuận tiện: Được thiết kế để cài đặt dễ dàng, cáp có thể được thiết lập thuận tiện, cung cấp một
quá trình chuyển tiếp cho các ứng dụng truyền thông khác nhau.
* Cấu hình đôi phẳng với hai sợi đơn: Được cấu trúc với cấu hình đôi phẳng, cáp bao gồm
của hai sợi duy nhất như là đơn vị cơ bản.
* 0.6 Tight Buffer với Kevlar Lan và thép giáp: Mỗi sợi duy nhất được trang bị một buffer 0.6 chặt chẽ,
được củng cố bằng sợi Kevlar và áo giáp thép để bảo vệ mạnh mẽ.
* Phụ thuộc độ bền linh hoạt hoặc độc lập trong vỏ ngoài: Vỏ ngoài của cáp có tính linh hoạt
hoặc một thành viên lực lượng độc lập, cung cấp hỗ trợ và khả năng thích nghi bổ sung.
* Hiệu suất cơ khí và môi trường xuất sắc: Được thiết kế cho cơ khí và môi trường vượt trội
hiệu suất, cáp được thiết kế để chịu được các điều kiện khác nhau trong khi vẫn duy trì chức năng đáng tin cậy.

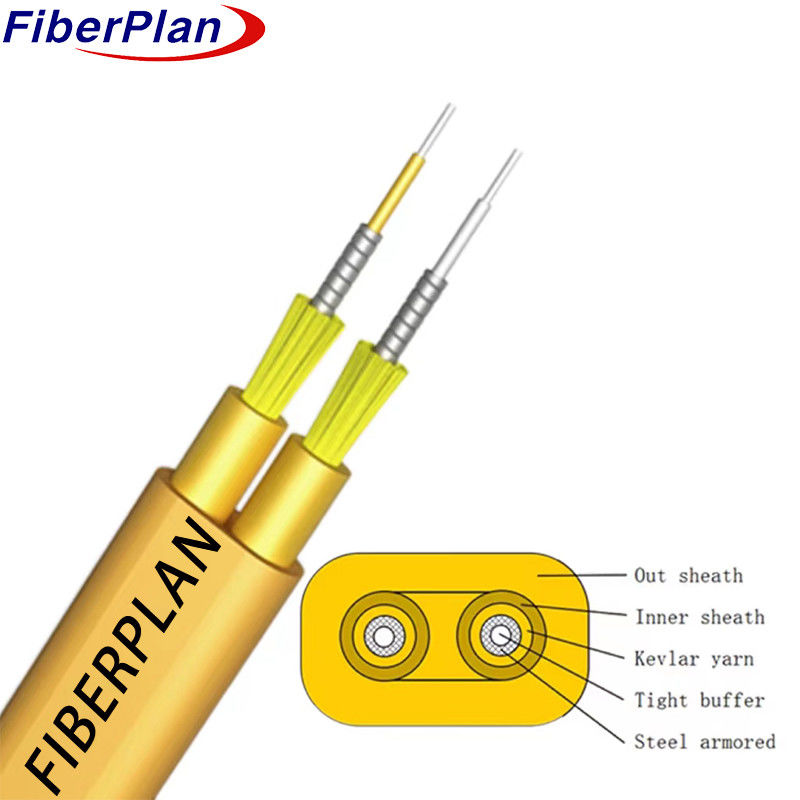

Chi tiết xây dựng cáp
| Các thông số kỹ thuật | |||||||
| Chiều kính ngoài (MM) | 3.0×5.0 | Trọng lượng ((kg) | 95 | ||||
| Nhiệt độ lưu trữ ((°C) | -20 ~ +60 | ||||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Min cong Xanh ((mm) |
Thời gian ngắn | 20D | |||||
| Min cho phép Độ bền kéo ((N) |
Mãi dài | 300 | |||||
| Min cho phép Độ bền kéo ((N) |
Thời gian ngắn | 1000 | |||||
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 500 | |||||
| Trọng lượng nghiền nát (N/100mm) | ngắn hạn | 1000 | |||||
Màu chuẩn của sợi và ống
| Định dạng màu tiêu chuẩn | ||||||||
| Không, không. | 1 | 2 | ||||||
| Màu sắc | Màu vàng | Màu trắng | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Độ dài sóng sutoff cáp λcc | nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2+/-0.3 | 9.2+/-0.3 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4+/-0.5 | 10.4+/-0.5 | ---- | ---- | ---- | |
| Mở số (NA) | ---- | ---- | 0.200+/ - 0.013 |
0.275+/-0. 013 |
0.200+/-0 .013 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên chiều dài và điểm của sợi | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50+/1.0 | 62.5+/-2.3 | 50+/1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242+/-5 | 242+/-5 | 242+/-5 | 242+/-5 | 242+/-5 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
