| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GJFPV |

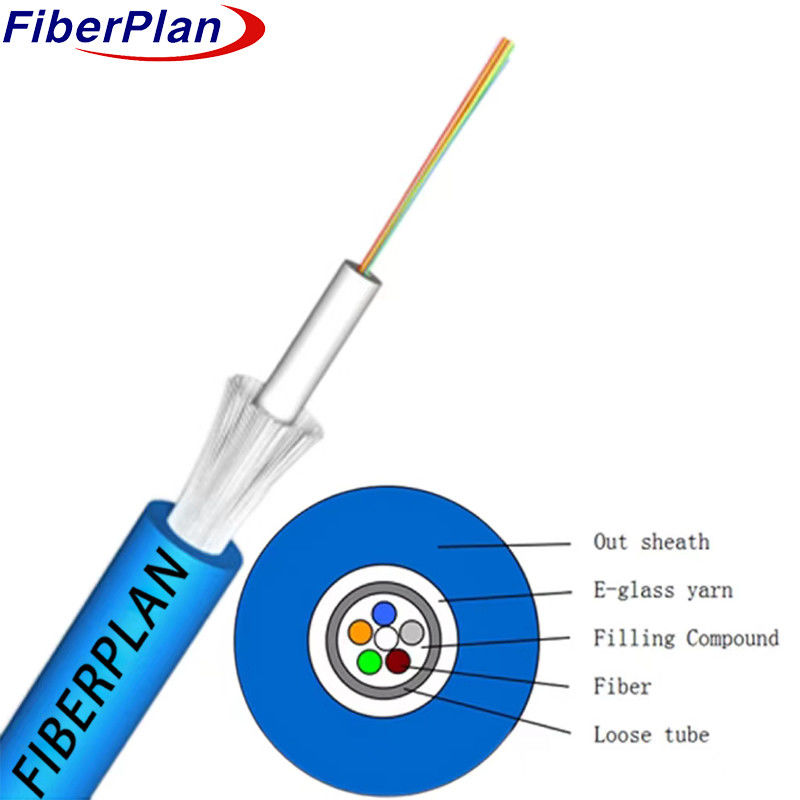

Sợi thủy tinh tăng cường trung tâm dây chuyền phân phối ống lỏng
Mô tả
Các sợi được đặt trong một ống lỏng được chế tạo từ nhựa mô-đun cao, được lấp đầy với một hợp chất chống nước.
Bụi này còn được bao bọc bởi một lớp vật liệu ngăn chặn nước để duy trì sự gọn gàng của cáp và
Cuối cùng, cáp được hoàn thành bằng lớp phủ LSZH hoặc PVC để bảo vệ thêm.
Ứng dụng
Đặc điểm
* Sử dụng thành viên kính E để củng cố.
*Tích hợp thành phần kính E mạnh mẽ để bền.
*Bộ lấp cung cấp sự bảo vệ cho sợi ống.
*Có sẵn trong số lượng sợi từ 2 đến 12.
Màu chuẩn của sợi
Màu sắc của các sợi riêng lẻ phải phù hợp với bảng dưới đây:
| Định dạng màu tiêu chuẩn | ||||||||
| Không, không. | 1 | 2 | 3 | 4 | 5 | 6 | ||
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | màu xám | Màu trắng | ||
| Không, không. | 7 | 8 | 9 | 10 | 11 | 12 | ||
| Màu sắc | Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | ||
Màu của dây thắt: vàng
Màu ngoài của cáp: màu vàng.
Cáp Đặc điểm cơ học
| Các mục | Chiều kính cáp | Trọng lượng | |||||
| 2 lõi | 6.0±0.5 | 45.00kg/km | |||||
| 4 lõi | 6.0±0.5 | 45.00kg/km | |||||
| 6 lõi | 6.0±0.5 | 45.00kg/km | |||||
| 8 lõi | 6.0±0.5 | 45.00kg/km | |||||
| 10 lõi | 6.0±0.5 | 45.00kg/km | |||||
| 12 lõi | 6.0±0.5 | 45.00kg/km | |||||
| Nhiệt độ lưu trữ ((°C) | -20+60 | ||||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Min cong Xanh ((mm) |
Thời gian ngắn | 20D | |||||
| Min cho phép Độ bền kéo ((N) |
Mãi dài | 600 | |||||
| Min cho phép Độ bền kéo ((N) |
Thời gian ngắn | 1300 | |||||
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 200 | |||||
| Trọng lượng nghiền nát (N/100mm) | ngắn hạn | 1000 | |||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
