| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GJFPV |
Cáp quang sợi trong nhà FRP tăng cường chặt chẽ
Mô tả
Cáp này bao gồm nhiều sợi trong một lớp phủ ống lỏng duy nhất, được bảo vệ bởi chất chống cháy
vỏ không chứa halogen (LSZH) hoặc vỏ bên ngoài thay thế.
Các yếu tố được đặt ở cả hai bên của lớp phủ, cung cấp hỗ trợ cấu trúc bổ sung.
Ứng dụng
Cáp này được thiết kế để cho phép tiếp cận liên tục với sợi thông qua lớp phủ mà không cần
ghép với các cáp của khách hàng.
Đặc điểm

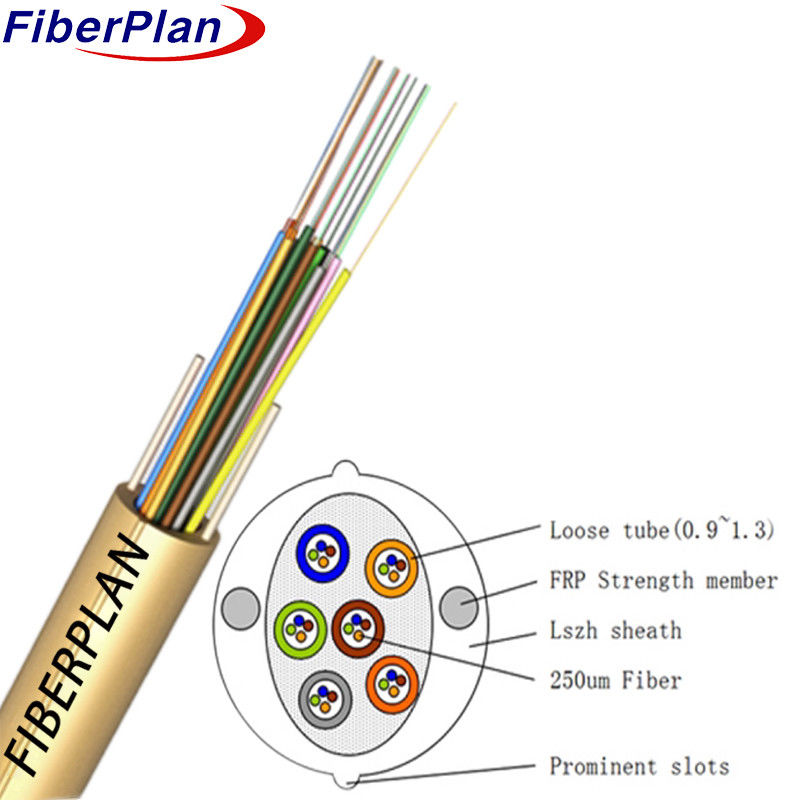

1 Cáp chứa các sợi ống lỏng trong cấu trúc của nó.
2 Hai phần tử nhựa được củng cố bằng sợi song song được đặt ở cả hai bên của vỏ.
3 Có các dấu ấn mở vỏ bên ngoài để dễ dàng xác định và truy cập.
4 Trọng cáp được bao phủ bằng vỏ LSZH (Low Smoke, Zero Halogen), tăng cường an toàn và
quan tâm đến môi trường.
Màu chuẩn của sợi
Màu sắc của các sợi riêng lẻ phải phù hợp với bảng dưới đây:
| Định dạng màu tiêu chuẩn | ||||||||
| Không, không. | 1 | 2 | 3 | 4 | 5 | 6 | ||
| Màu sắc | Màu xanh | Cam | Xanh | Màu nâu | màu xám | Màu trắng | ||
| Không, không. | 7 | 8 | 9 | 10 | 11 | 12 | ||
| Màu sắc | Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | ||
Màu của dây thắt: vàng
Màu ngoài của cáp: màu vàng.
Cáp Đặc điểm cơ học
| Điểm | |||||||
| 48 lõi | 10 | 78.00kg/km | |||||
| 72 lõi | 11.5 | 90.00kg/km | |||||
| 96 lõi | 12.5 | 115.00kg/km | |||||
| 144 lõi | 14.5 | 135.00kg/km | |||||
| Nhiệt độ lưu trữ ((°C) | -20+60 | ||||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Min cong Xanh ((mm) |
Thời gian ngắn | 20D | |||||
| Min cho phép Độ bền kéo ((N) |
Mãi dài | 1000 | |||||
| Min cho phép Độ bền kéo ((N) |
Thời gian ngắn | 2000 | |||||
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 1000 | |||||
| Trọng lượng nghiền nát (N/100mm) | ngắn hạn | 2000 | |||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
