| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GJFJH |

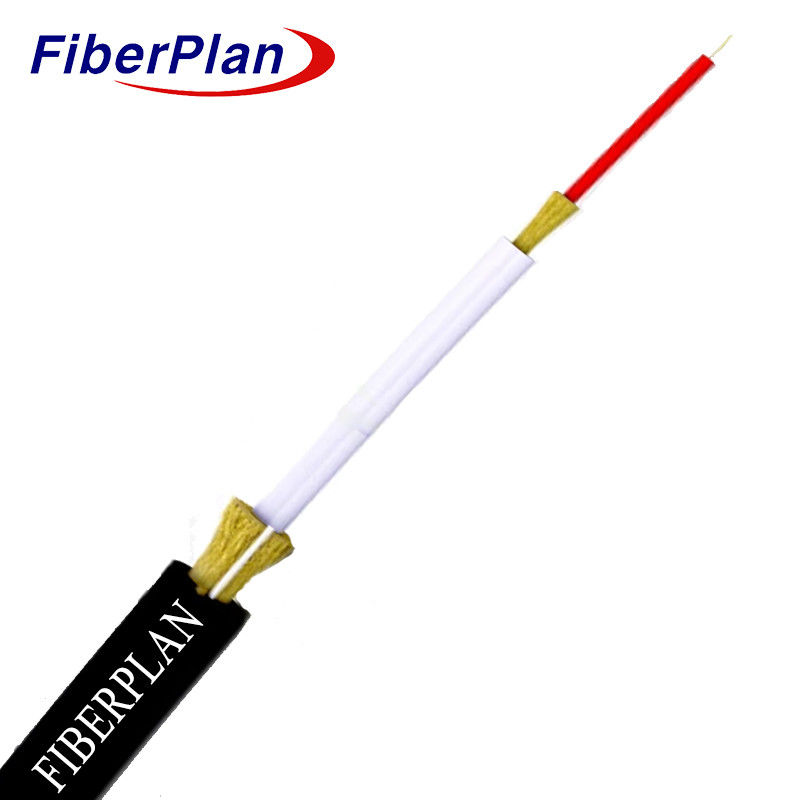

Các thành viên vải Kevlar bền cao, áo khoác chống cháy đơn giản linh hoạt
cáp sợi quang
Mô tả
Cáp PTO trong nhà và ngoài trời
France telecom
Ứng dụng
* Lý tưởng cho phân phối điện thoại thông thường (POT) trong nhà và ngoài trời.
* Có thể xây dựng mà không cần tắt điện.
* Được thiết kế để cài đặt thuận tiện và hoạt động thân thiện với người dùng.
Đặc điểm
1 Thành phần sợi Kevlar bền cao, nhẹ để tăng độ bền.
2 Thiết kế băng sợi tích hợp cao, thúc đẩy tích hợp hiệu quả.
3 Áo chống cháy đảm bảo an toàn.
4 Thành phần FRP (Fiber Reinforced Plastic) làm cho cấu trúc của cáp mạnh mẽ và linh hoạt hơn.
Chi tiết xây dựng cáp
| Vật liệu | Độ dày (mm) | OD ((mm) | ||||||||||
| Đệm chặt chẽ | 0.9 đơn giản G657A1 đệm chặt chẽ LSZH trắng | 0.3+/-0.03 | 0.9+/-0.05 | |||||||||
| Vỏ bên trong | LSZH | DW9023N-HT06 màu trắng D9113 | 0.6+/-0.01 | 3.0+/-0.1 | ||||||||
| Vải Aramid | DuPont 800D * 7 bộ | / | / | |||||||||
| Vỏ bên ngoài | PE | PEA1 | 1.35+/-0.1 | 6.5+/-0.1 | ||||||||
| Ripcord | (1110*3) * 2 chiếc màu đỏ | / | / | |||||||||
| FRP | Ø1,0*2 bộ | / | 1.0 | |||||||||
| Vải Aramid | DuPont 800D * 22 bộ | / | / | |||||||||
Đặc điểm cơ học và đặc tính của cáp
| Sức kéo | Mãi dài (n) | 200N | |||||
| Thời gian ngắn (n) | 400N | ||||||
| Trọng lượng nghiền nát | Thời gian dài (N/100mm) | 500N/100mm | |||||
| Thời gian ngắn (N/100mm) | 1000N/100mm | ||||||
| Phân tích uốn cong | Động lực (mm) | 20D | |||||
| Chất tĩnh (mm) | 10D | ||||||
| Nhiệt độ | -20°C+70°C | ||||||
| Thành viên sức mạnh | Kevlar | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps ((nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Mở số (NA) | ---- | ---- | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
