| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GJFJV |

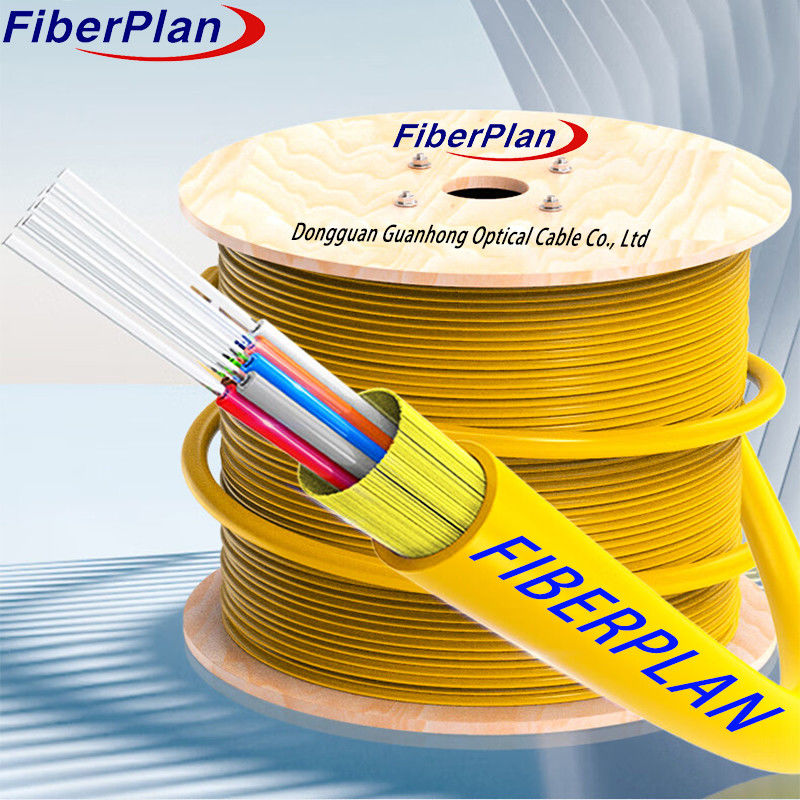

Phân phối Cáp quang đệm chặtMột chế độ đa chế độ
Mô tả
Cáp quang đệm kín phân phối sử dụng 2 đến 24 lõi sợi đệm kín chống cháy
(900μm hoặc 600μm) như là phương tiện truyền thông quang học.
Sợi, phục vụ như một thành viên sức mạnh.
vật liệu.
Ứng dụng
1 Lý tưởng cho những cái đuôi và dây váy.
2 Được sử dụng làm đường kết nối giữa các thiết bị và kết nối quang trong phòng truyền thông và phân phối
khung.
3 Đặc biệt phù hợp với dây cáp trong nhà, đặc biệt là trong các ứng dụng phân phối.
Đặc điểm
1 Khả năng phục hồi cơ học và môi trường tuyệt vời.
2 Phù hợp với các tiêu chuẩn liên quan về chống cháy.
3 Phù hợp với các tiêu chuẩn cơ học cụ thể về hiệu suất áo khoác.
4 Hiển thị mềm mại, linh hoạt, dễ dàng lắp đặt và ghép nối, cho phép truyền dữ liệu công suất cao, đáp ứng
nhu cầu thị trường và khách hàng đa dạng.
Cáp Đặc điểm cơ học
| Các mục | Chiều kính cáp | Trọng lượng | |||||
| 2 lõi | 5.0mm | 23.00kg/km | |||||
| 4 lõi | 5.0mm | 23.00kg/km | |||||
| 6 lõi | 5.0mm | 24.00kg/km | |||||
| 8 lõi | 6.0mm | 25.00kg/km | |||||
| 10 lõi | 6.5mm | 32.00kg/km | |||||
| 12 lõi | 8.0mm | 37.00kg/km | |||||
| Nhiệt độ lưu trữ ((°C) | -20 ~ +60 | ||||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Phân tích uốn cong tối thiểu ((mm) | Thời gian ngắn | 20D | |||||
| Độ bền kéo tối thiểu ((N) | Mãi dài | 200 | |||||
| Độ bền kéo tối thiểu ((N) | Thời gian ngắn | 600 | |||||
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 200 | |||||
| Trọng lượng nghiền nát (N/100mm) | ngắn hạn | 1000 | |||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
Gói
| 1Vật liệu đóng gói: | |||||||
| 2- Chiều dài đóng gói: chiều dài tiêu chuẩn của cáp là 2 km. | |||||||
| Nếu được yêu cầu bởi khách hàng |
