| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYFTY53 |

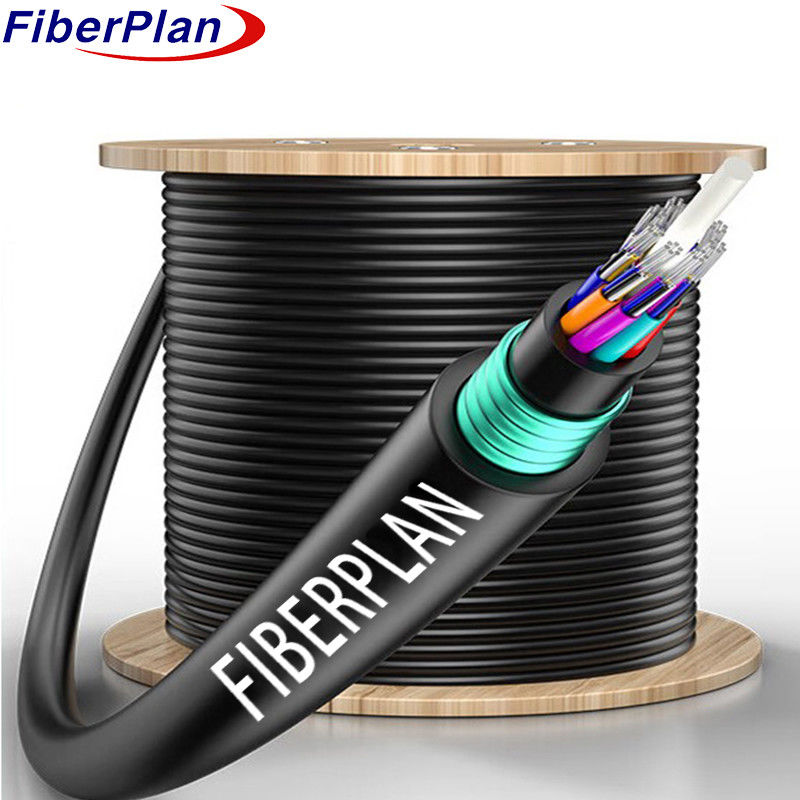

Vụ chôn cất trực tiếp GYFTY53 ống dẫn 6 sợi cáp quang chống gặm nhấm
Mô tả
Thiết kế cáp bao gồm các sợi được đặt trong một ống linh hoạt làm bằng nhựa cao độ bền, chứa một
trong lõi, một chất dẻo cứng bằng sợi nhựa (FRP), đôi khi được phủ bằng polyethyl-
Ne (PE) cho số lượng sợi cao hơn, phục vụ như một thành viên sức mạnh dielectric.
Để bảo vệ chống lại nước, lõi cáp được lấp đầy
với băng ngăn nước và được bao phủ bởi một lớp PE bên trong mỏng.
áp dụng trên lớp phủ bên trong, hoàn thành cáp bằng lớp phủ bên ngoài PE bảo vệ.
Ứng dụng
★ Được xây dựng để phân phối ngoài trời và chôn trực tiếp, đảm bảo khả năng phục hồi trong nhiều môi trường khác nhau.
★ Được tối ưu hóa cho các hệ thống truyền tải điện thân, tăng hiệu quả truyền năng lượng.
★ Lý tưởng cho truy cập và mạng cục bộ trong các khu vực có nhiễu điện từ cao, đảm bảo kết nối đáng tin cậy trong các thiết lập khó khăn.
Đặc điểm
★ Tính chất cơ học mạnh mẽ và khả năng chống chịu nhiệt độ khác nhau.
★ Thiết kế ống lỏng bền cao chống thủy phân.
★ Hợp chất lấp ống đặc biệt để bảo vệ sợi quan trọng.
★ Chống nghiền cân bằng và linh hoạt để sử dụng đa năng.
★ Lấp đầy lõi cáp hoàn chỉnh bằng hợp chất lấp đầy ống lỏng.
★ Lớp PSP tăng khả năng chống ẩm, tăng cường bảo vệ tổng thể.
Chi tiết cấu trúc
| Số lượng sợi | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Số ống | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Sợi mỗi ống | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Cây nhồi | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Chiều kính ống lỏng (± 0,1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Độ kính bên trong vỏ (± 0,2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Chiều kính bên ngoài (± 0,5mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Độ dày của đường kính ngoài (± 0,1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ống lỏng | Vật liệu | PBT | Màu sắc | Phạm vi tiêu chuẩn | |||
| Dây nhồi | Vật liệu | PP | Màu sắc | Màu đen | |||
| Lấp ống | Vật liệu | Hợp chất điền | |||||
| Thành viên sức mạnh trung tâm | Vật liệu | FRP | Chiều kính | 2.0mm | |||
| Hệ thống chặn nước | Vật liệu | Dải băng ngăn nước / Gel điền | |||||
| dây cắt | Qty | 2pcs | Màu sắc | Màu trắng | |||
| Vỏ bên trong | Vật liệu | PE | Màu sắc | Màu đen | |||
| Bộ giáp | Vật liệu | Dây băng thép lỏng | |||||
| Vỏ bên ngoài | Vật liệu | PE | Màu sắc | Màu đen | |||
Hiệu suất cơ khí và môi trường
| Sức kéo | Mãi dài (n) | 1000N | |||||
| Thời gian ngắn (n) | 3000N | ||||||
| Trọng lượng nghiền nát | Mãi dài | 3000N/100mm | |||||
| Thời gian ngắn | 1000N/100mm | ||||||
| Phân tích uốn cong | Động lực | 20D | |||||
| Chế độ tĩnh | 10D | ||||||
| Nhiệt độ lắp đặt | -10°C+60°C | ||||||
| Nhiệt độ lưu trữ | -40°C+70°C | ||||||
Đặc điểm của sợi
| Loại sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Điều kiện | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Sự suy giảm | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Chiều kính lớp phủ | Ừm. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Chiều kính lớp phủ | Ừm. | 242±3 | 242±3 | 242±3 | |||
