| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYFTY |

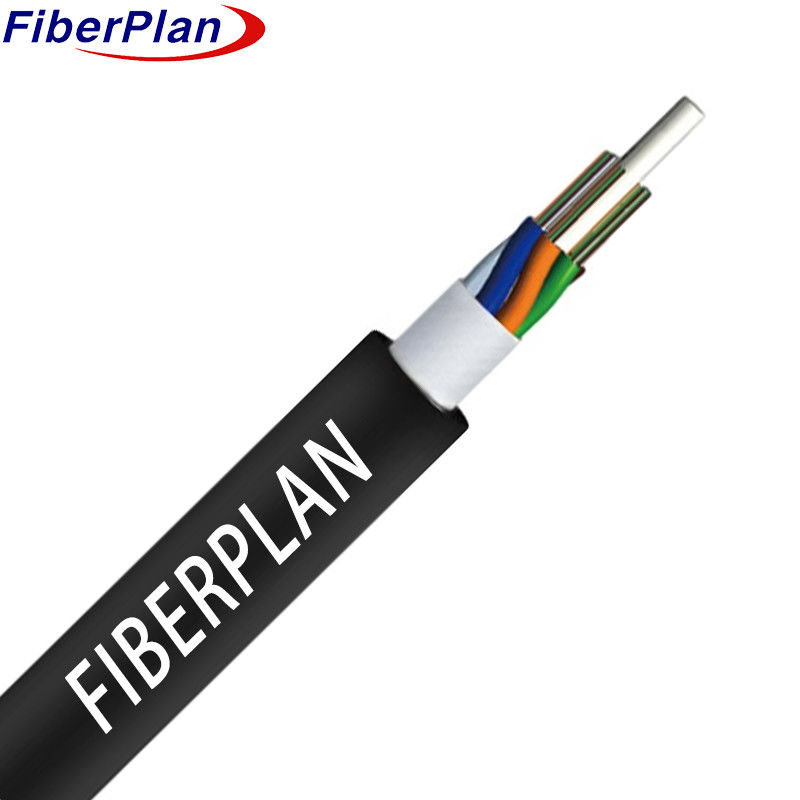

Cáp quang sợi không bọc thép GYFTY với băng ngăn nước
Mô tả
Những bông sợi nằm bên trong một ống mềm làm bằng nhựa bền.
Bên trong lõi, có một mảnh không kim loại mạnh gọi là Fiber Reinforced Plastic (FRP).
Các ống và chất lấp được xoay quanh phần mạnh trung tâm này để tạo thành một lõi tròn chặt chẽ.
ra, lõi được phủ bằng băng chống nước, và cuối cùng toàn bộ cáp được phủ trong một lớp phủ PE cho
bảo vệ.
Ứng dụng
Ứng dụng thích hợp cho phân phối ngoài trời.
2 Được thiết kế cho các hệ thống truyền tải điện thân tàu.
3 Lý tưởng cho các mạng truy cập và mạng cục bộ trong các khu vực có nhiễu điện từ cao.
Đặc điểm
1 Hiển thị độ bền cơ học mạnh mẽ và xử lý hiệu quả thay đổi nhiệt độ.
2 Có một ống lỏng có độ bền cao, chống thủy phân.
3 Sử dụng một hợp chất lấp ống đặc biệt để cung cấp sự bảo vệ quan trọng cho sợi.
4 Hiển thị khả năng chống nghiền nát trong khi vẫn duy trì tính linh hoạt.
5 Sử dụng hợp chất điền cho ống lỏng để đảm bảo bảo vệ thêm.
Chi tiết cấu trúc
| Số chất xơ | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Số ống | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Sợi mỗi ống | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Số thanh nhựa | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Chiều kính ống (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Độ dày của ống lỏng (± 0,05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Chiều kính ngoài (± 0,2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Độ dày áo khoác (± 0,1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ống lỏng | Vật liệu | PBT | Màu sắc | Phạm vi tiêu chuẩn | ||||
| Dây nhồi | Vật liệu | PP | Màu sắc | Màu đen | ||||
| Lấp ống | Vật liệu | Hợp chất điền | ||||||
| Thành viên sức mạnh trung tâm | Vật liệu | FRP | Chiều kính | 1.5mm (6 - 48F) | ||||
| 2mm (72 - 144F) | ||||||||
| Lớp | PE (chỉ cho 96C -144C) | |||||||
| Hệ thống chặn nước | Vật liệu | băng ngăn nước | ||||||
| dây cắt | Loại | 1110*2 | ||||||
| Vỏ bên ngoài | Vật liệu | MDPE | Màu sắc | Màu đen | ||||
Hiệu suất cơ khí và môi trường
| Sức kéo | Mãi dài (n) | 600N | ||||||
| Thời gian ngắn (n) | 1500N | |||||||
| Trọng lượng nghiền nát | Thời gian dài (N/100mm) | 300N/100mm | ||||||
| Thời gian ngắn (N/100mm) | 1000N/100mm | |||||||
| Phân tích uốn cong | Động lực (mm) | 20D | ||||||
| Chất tĩnh (mm) | 10D | |||||||
| Nhiệt độ lưu trữ | -20°C+70°C | |||||||
| Nhiệt độ lắp đặt | -10°C+60°C | |||||||
Hiệu suất sợi
| Phong cách sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Điều kiện | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Sự suy giảm | dB/km | ≤ 0,36 / 0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Chiều kính lớp phủ | Ừm. | 125±0.2 | 125± 0.2 | 125± 0.2 | ||||
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| Chiều kính lớp phủ | Ừm. | 242±3 | 242±3 | 242±3 | ||||
