| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYFTZY |

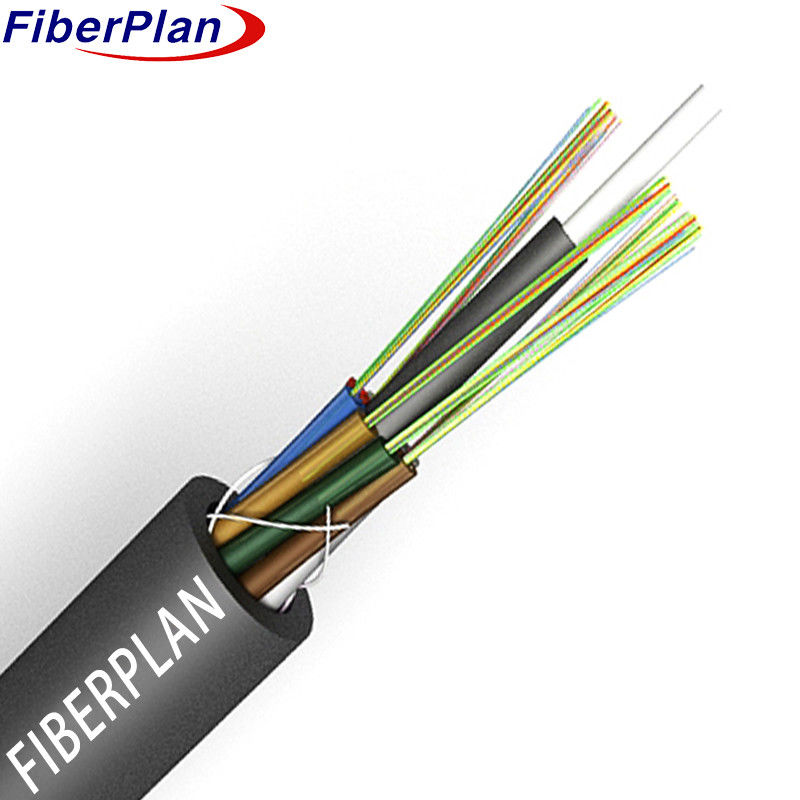

FRP tăng cường không bọc thép cáp quang sợi chống cháy GYFTZY
Mô tả
Việc xây dựng cáp liên quan đến việc đặt các sợi trong một ống nhựa lỏng cao modulus, sau đó được lấp đầy
Ở trung tâm của lõi, một chất liệu nhựa được củng cố bằng sợi (FRP) hoạt động như một chất liệu không kim loại
Vòng quanh thành viên sức mạnh này, các ống và chất lấp được nhét để tạo thành một
Một khi lõi cáp được lấp đầy với hợp chất để bảo vệ nước, cáp được hoàn thành với một
Vỏ PE.
Ứng dụng
1 Lý tưởng cho mục đích phân phối ngoài trời.
2 Phù hợp với hệ thống truyền tải điện thân xe.
3 Áp dụng trong truy cập và mạng cục bộ, đặc biệt là ở các khu vực có nhiễu điện từ cao.
Đặc điểm
1 Hiển thị hiệu suất cơ học và nhiệt độ mạnh mẽ.
2 Sử dụng một ống lỏng có độ bền cao, chống thủy phân.
3 Sử dụng một hợp chất lấp ống chuyên biệt để đảm bảo bảo vệ sợi quan trọng.
4 Hiển thị khả năng chống nghiền và linh hoạt.
5 Lấp đầy lõi cáp hoàn toàn bằng hợp chất lấp đầy.
Chi tiết cấu trúc
| Thông số kỹ thuật | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| Số chất xơ | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| Số ống | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Sợi mỗi ống | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Số thanh nhựa | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Chiều kính ống (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Độ dày của ống lỏng | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Đường kính bên ngoài (± 0,2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nhãn số Độ dày áo khoác (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Vật liệu ống lỏng | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Màu ống lỏng | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn |
| Vật liệu thành phần sức mạnh trung tâm | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Chiều kính thành phần sức mạnh trung tâm | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 2mm (72-144F) | 2mm (72-144F) | 2mm (72-144F) |
| Lớp | - | - | - | - | - | PE (chỉ dành cho 96F-144F) | PE (chỉ dành cho 96F-144F) | PE (chỉ dành cho 96F-144F) |
| Vật liệu thanh nhồi | PP | PP | PP | PP | PP | - | - | - |
| Màu thanh lấp | Màu đen | Màu đen | Màu đen | Màu đen | Màu đen | - | - | - |
| Vật liệu của hệ thống chặn nước | Gel chứa | Gel chứa | Gel chứa | Gel chứa | Gel chứa | Gel chứa | Gel chứa | Gel chứa |
| Vật liệu vỏ bên ngoài | PE | PE | PE | PE | PE | PE | PE | PE |
| Màu lớp vỏ bên ngoài | Màu đen | Màu đen | Màu đen | Màu đen | Màu đen | Màu đen | Màu đen |
Hiệu suất cơ khí và môi trường
| Tài sản | Về lâu dài | Thời gian ngắn |
|---|---|---|
| Độ bền kéo | 600N | 1500N |
| Trọng lượng nghiền nát | 300N/100mm | 1000N/100mm |
| Phân tích uốn cong | Động lực: 20D | Chế độ tĩnh: 10D |
| Thông số kỹ thuật nhiệt độ | Lưu trữ: -20°C đến +70°C | Cài đặt: -10°C đến +60°C |
Hiệu suất sợi
| Phong cách sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Điều kiện | mm | 1310/1550 | 850/1300 | 850/1300 |
| Sự suy giảm | dB/km | ≤ 0,36 / 0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Chiều kính lớp phủ | Ừm. | 125±0.5 | 125±0.5 | 125±0.5 |
| Lớp phủ không hình tròn | % | ≤1.0 | ≤1.0 | ≤1.0 |
| Chiều kính lớp phủ | Ừm. | 242±6 | 242±6 | 242±6 |
