| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYFTZY |

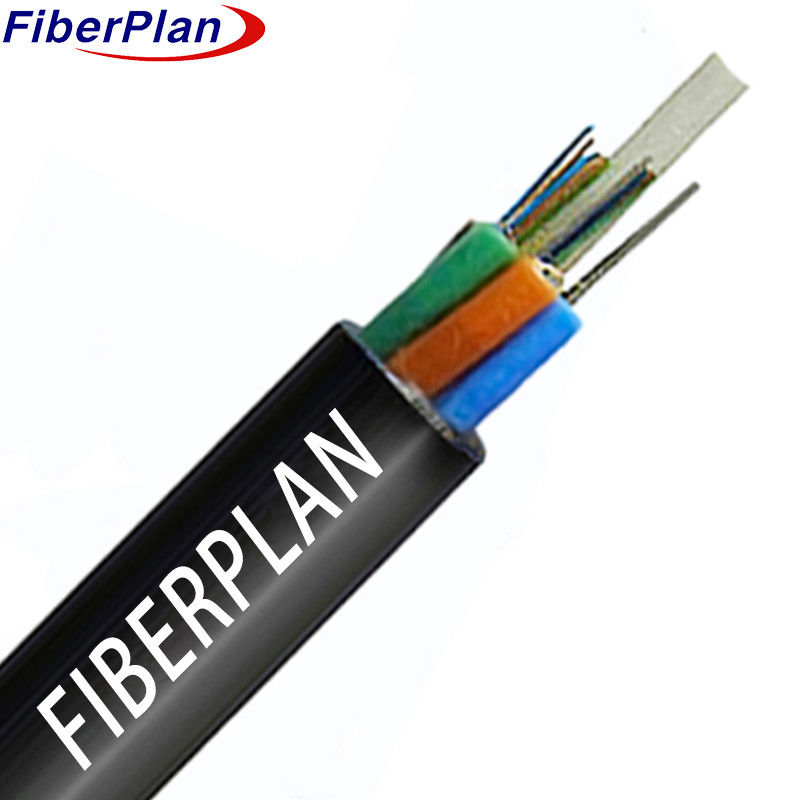

Đèn chống cháy ngoài trời không bọc thép đơn / đa chế độ GYFTZY
Mô tả
Sự sắp xếp bao gồm việc đặt sợi trong một ống nhựa lỏng có mô-đun cao, được lấp đầy bằng một ống chống nước
Một thành phần thiết yếu, nhựa cáp củng cố (FRP), phục vụ như là sức mạnh phi kim loại
Vòng quanh thành viên sức mạnh này, các ống và chất lấp được nhét thành một
Để bảo vệ chống lại sự xâm nhập của nước, lõi cáp được lấp đầy bằng một
Cuối cùng, dây cáp được bao bọc bằng vỏ PE, hoàn thành tập hợp.
Ứng dụng
☆ Lý tưởng cho các mạng lưới phân phối ngoài trời.
☆ Thích hợp cho hệ thống truyền tải điện thân.
☆ Đáng tin cậy cho các mạng truy cập và mạng cục bộ ở các khu vực có nhiễu điện từ cao.
Đặc điểm
☆ Hiệu suất cơ học và nhiệt độ tuyệt vời.
☆ ống lỏng có độ bền cao với khả năng chống thủy phân.
☆ Hợp chất lấp ống đặc biệt đảm bảo bảo vệ sợi quan trọng.
☆ Chống nghiền và linh hoạt cao hơn.
☆ Lấp đầy lõi cáp đầy đủ với hợp chất lấp đầy ống.
Chi tiết cấu trúc
| Thông số kỹ thuật | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| Số chất xơ | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| Số ống | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Sợi mỗi ống | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Số thanh nhựa | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Chiều kính ống (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Độ dày của ống lỏng | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Đường kính bên ngoài (± 0,2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nhãn số Độ dày áo khoác (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Vật liệu ống lỏng | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Màu ống lỏng | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn |
| Vật liệu thành phần sức mạnh trung tâm | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Chiều kính thành phần sức mạnh trung tâm | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 2mm (72-144F) | 2mm (72-144F) | 2mm (72-144F) |
| Lớp | - | - | - | - | - | PE (chỉ dành cho 96F-144F) | PE (chỉ dành cho 96F-144F) | PE (chỉ dành cho 96F-144F) |
| Vật liệu thanh nhồi | PP | PP | PP | PP | PP | - | - | - |
| Màu thanh lấp | Màu đen | Màu đen | Màu đen | Màu đen | Màu đen | - | - | - |
| Vật liệu của hệ thống chặn nước | Gel chứa | Gel chứa | Gel chứa | Gel chứa | Gel chứa | Gel chứa | Gel chứa | Gel chứa |
| Vật liệu vỏ bên ngoài | PE | PE | PE | PE | PE | PE | PE | PE |
| Màu lớp vỏ bên ngoài | Màu đen | Màu đen | Màu đen | Màu đen | Màu đen | Màu đen | Màu đen |
Hiệu suất cơ khí và môi trường
| Tài sản | Về lâu dài | Thời gian ngắn |
|---|---|---|
| Độ bền kéo | 600N | 1500N |
| Trọng lượng nghiền nát | 300N/100mm | 1000N/100mm |
| Phân tích uốn cong | Động lực: 20D | Chế độ tĩnh: 10D |
| Thông số kỹ thuật nhiệt độ | Lưu trữ: -20°C đến +70°C | Cài đặt: -10°C đến +60°C |
Hiệu suất sợi
| Phong cách sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Điều kiện | mm | 1310/1550 | 850/1300 | 850/1300 |
| Sự suy giảm | dB/km | ≤ 0,36 / 0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Chiều kính lớp phủ | Ừm. | 125±1 | 125±1 | 125±1 |
| Lớp phủ không hình tròn | % | ≤1.0 | ≤1.0 | ≤1.0 |
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 |
