| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | Cáp song công GJFJBV |
1 Phân phối trong nhà: Được thiết kế cho các ứng dụng trong nhà, cáp này được thiết kế để tạo điều kiện giao tiếp hiệu quả
bên trong các tòa nhà.
2 Khả năng tương thích: Thích hợp cho việc sử dụng như một cái đuôi, kết nối liền mạch với thiết bị truyền thông để
đảm bảo hiệu suất đáng tin cậy.
Ứng dụng cho thiết bị truyền thông: Được thiết kế đặc biệt để đáp ứng các yêu cầu của thiết bị truyền thông
Đảm bảo tính tương thích và dịch vụ hiệu quả.
4 Thiết lập thuận tiện: Được thiết kế để dễ dàng lắp đặt, cáp có thể được thiết lập thuận tiện, cung cấp một
quy trình đơn giản cho các ứng dụng truyền thông khác nhau.

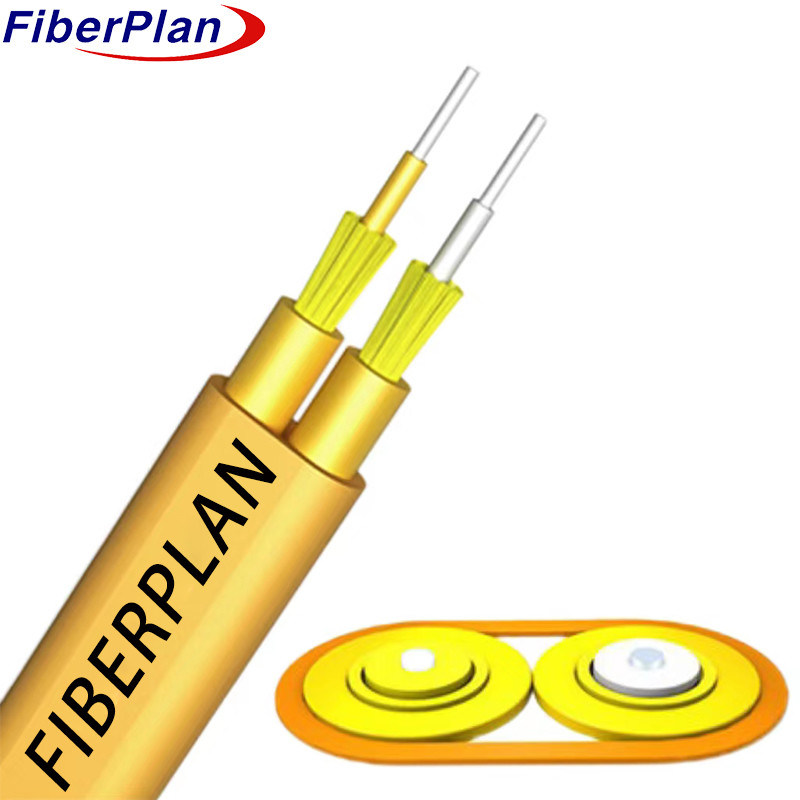

1 cấu hình đôi phẳng: cáp được cấu trúc với hai sợi duy nhất như là đơn vị cơ bản, được sắp xếp trong một phẳng
cấu hình đôi để sử dụng thực tế.
2 0,6 Tight Buffer với Kevlar Yarn: Mỗi sợi đơn lẻ được trang bị một bộ đệm chặt chẽ 0,6, được tăng cường bằng Kevlar
vải để tăng độ bền và bảo vệ.
3 Phân tử độ bền linh hoạt hoặc độc lập trong vỏ bên ngoài: Vỏ bên ngoài của cáp có tính năng hoặc
linh hoạt hoặc một thành viên lực lượng độc lập, cung cấp hỗ trợ và khả năng phục hồi bổ sung.
4 Hiệu suất cơ khí và môi trường xuất sắc: Được thiết kế cho cơ khí và môi trường vượt trội
hiệu suất, cáp được thiết kế để chịu được các điều kiện khác nhau trong khi vẫn duy trì chức năng đáng tin cậy.
Chi tiết xây dựng cáp
| Các thông số kỹ thuật: | |||||||
| Chiều kính ngoài (MM) | 3.0×5.0 | Trọng lượng ((kg) | 56 | ||||
| 3.2×5.6 | 68 | ||||||
| 5.0×8.0 | 87 | ||||||
| Nhiệt độ lưu trữ ((°C) | -20 ~ +60 | ||||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Phân tích uốn cong tối thiểu ((mm) | Thời gian ngắn | 20D | |||||
| Độ bền kéo tối thiểu ((N) | Mãi dài | 300 | |||||
| Độ bền kéo tối thiểu ((N) | Thời gian ngắn | 800 | |||||
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 500 | |||||
| Trọng lượng nghiền nát (N/100mm) | ngắn hạn | 1000 | |||||
Màu chuẩn của sợi và ống
| Định dạng màu tiêu chuẩn | ||||||||
| Không, không. | 1 | 2 | ||||||
| Màu sắc | Màu vàng | Màu trắng | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
