| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GJFJV |

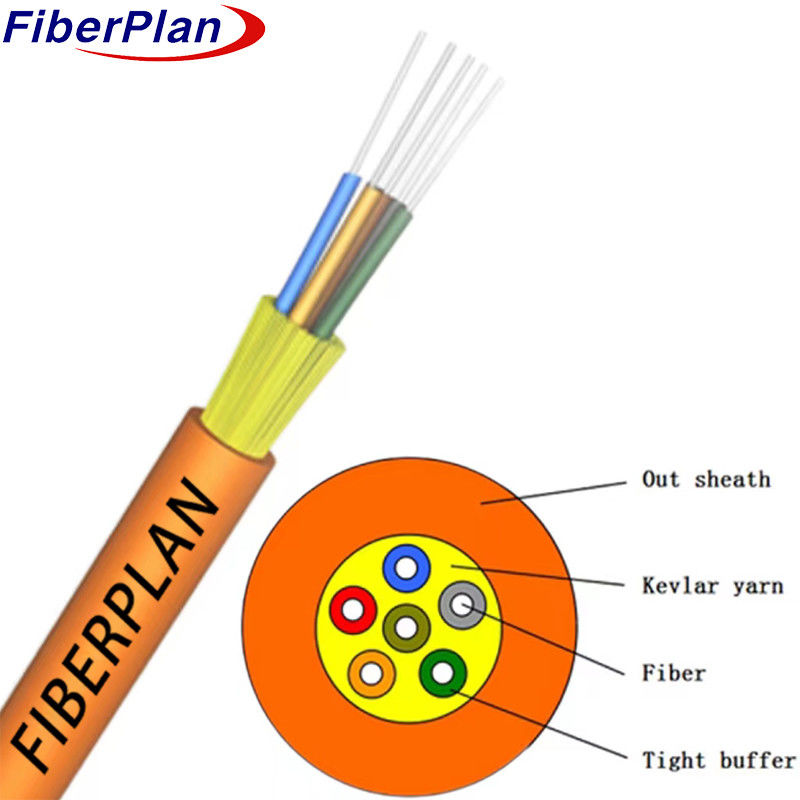

Cáp quang đệm chặt phân phối (GJFJV)
Mô tả
Cáp quang đệm chặt phân phối được thiết kế với 2 đến 24 lõi, sử dụng hoặc 900μm hoặc 600μm
ngọn lửaTải đệm chặt chẽ bị tăng cường
có lớpSợi aramid phục vụ như thành phần sức mạnh và cáp được hoàn thành bằng lớp PVC
hoặc LSZH nhưáo khoác bên ngoài để bảo vệ thêm.
Ứng dụng
Ứng dụng: Cáp này thường được sử dụng trong việc tạo ra các dây thừng và dây thừng.
dây dán,đảm bảo kết nối đáng tin cậy trong các thiết lập truyền thông quang học khác nhau.
2 Đường kết nối cho thiết bị và kết nối quang học: Nó phục vụ như là đường kết nối cho thiết bị
và chơimột vai trò quan trọng trong các kết nối quang học trong các phòng truyền thông quang học và phân phối quang học
khung.
3 Cáp trong nhà, đặc biệt cho phân phối: Được thiết kế chủ yếu cho cáp trong nhà, nó đặc biệt phù hợp
để sử dụngnhư một cáp phân phối, cung cấp kết nối hiệu quả và có tổ chức trong các tòa nhà.
Đặc điểm
1 Thiết kế mạnh mẽ: Hiển thị các đặc điểm cơ học và môi trường tốt cho hiệu suất đáng tin cậy.
2 Khả năng chống cháy: đáp ứng các tiêu chuẩn liên quan về khả năng chống cháy, đảm bảo an toàn.
3 Phù hợp cơ khí của áo khoác: Các tính năng cơ khí của áo khoác đáp ứng các tiêu chuẩn ngành công nghiệp
độ bền.
4 Dễ dàng sử dụng: Mỏng, linh hoạt, dễ đặt và ghép, được thiết kế để dễ dàng lắp đặt.
5 Truyền tải công suất cao: Hỗ trợ truyền dữ liệu đáng kể, đáp ứng các giao tiếp hiện đại
nhu cầu. Khả năng thích nghi đáp ứng các yêu cầu thị trường và khách hàng khác nhau.
Cáp Đặc điểm cơ học
| Các mục | Chiều kính cáp | Trọng lượng | |||||
| 2 lõi | 4.0mm | 22.00kg/km | |||||
| 4 lõi | 4.0mm | 22.00kg/km | |||||
| 6 lõi | 4.0mm | 23.00kg/km | |||||
| 8 lõi | 5.0mm | 27.00kg/km | |||||
| 10 lõi | 5.5mm | 30.00kg/km | |||||
| 12 lõi | 6.0mm | 35.00kg/km | |||||
| Nhiệt độ lưu trữ ((°C) | -20 ~ +60 | ||||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Min cong Xanh ((mm) |
Thời gian ngắn | 20D | |||||
| Min cho phép Độ bền kéo ((N) |
Mãi dài | 200 | |||||
| Min cho phép Độ bền kéo ((N) |
Thời gian ngắn | 600 | |||||
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 200 | |||||
| Trọng lượng nghiền nát (N/100mm) | ngắn hạn | 1000 | |||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | 242+/-4 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
