| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYXTW |

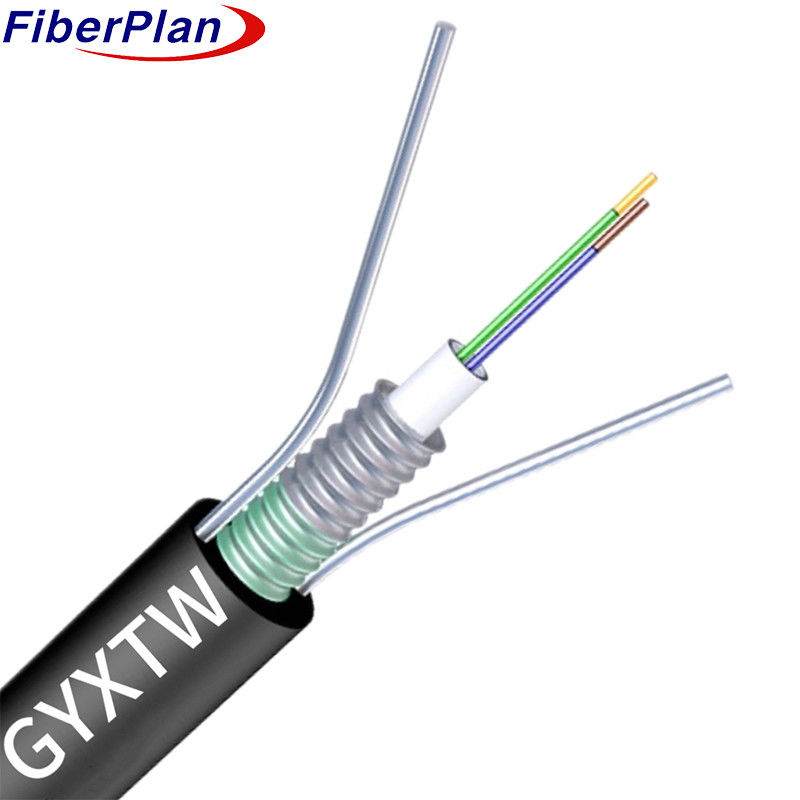

Cáp quang sợi GYXTW G652D
Mô tả
Cáp sử dụng các ống nhựa mô-đun cao chứa các sợi, được tăng cường bằng hợp chất chống nước.
Một lớp băng thép lấn, được niêm phong bằng vật liệu chống nước, đảm bảo cấu trúc nhỏ gọn, chống nước.
Tăng cường được cung cấp bởi các dây thép song song chạy dọc theo băng.
vỏ bảo vệ polyethylene (PE), đảm bảo khả năng chống lại môi trường tổng thể.
Ứng dụng
Nó có thể bao gồm cấu trúc, môi trường và hiệu suất
Các tiêu chuẩn cần thiết cho việc triển khai dây cáp trong môi trường ngoài trời, dù treo trên không hoặc đặt trong
các ống dẫn cho các mục đích liên lạc hoặc mạng khác nhau.
Đặc điểm
1 Xây dựng chịu nhiệt độ: Cáp tự hào có khả năng chịu nhiệt độ cơ khí mạnh mẽ
các phản ứng, đảm bảo hiệu suất nhất quán trong các điều kiện môi trường khác nhau.
2 Bảo vệ sợi: Kháng thủy phân, ống lỏng có độ bền cao, kết hợp với một thành phần lấp đặc biệt
nd, cung cấp lớp bảo vệ quan trọng cho các sợi, đảm bảo bảo vệ quan trọng của chúng.
3 Kết hợp sức mạnh và tính linh hoạt: Được củng cố bởi hai dây thép song song, cáp cung cấp một sự pha trộn độc đáo của
chống nghiền nát và linh hoạt, tăng cường độ bền kéo đặc biệt của nó cho độ tin cậy lâu dài.
4 Thiết lập dễ dàng: Với một thiết kế nhỏ gọn & nhẹ, cáp này được thiết kế để dễ dàng &thích nghi
cài đặt trên các ứng dụng khác nhau, đảm bảo triển khai thân thiện với người dùng.
Chi tiết xây dựng cáp
| Số lượng sợi | 0 ~ 24 lõi | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| Sợi thép | kích thước | 0.8mm | ||||||
| Số | 2 | |||||||
| Vỏ bên ngoài | vật liệu | PE,HDPE,LDPE | ||||||
| đường kính | 7±0,2mm | |||||||
Màu sợi
|
Số sợi 8 lõi mỗi ống |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng dấu vết màu đen. Đối với màu đen không cần dấu vết màu đen, sẽ sử dụng màu tự nhiên thay thế. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | trọng lượng | |||||
| 1~24 | 8.0mm+-0.3mm | 65kg/km+-10kg | |||||
| Phạm vi nhiệt độ | -40+70 | ----- | |||||
| Khoảng kính uốn cong (mm) | Mãi dài | 10D | |||||
| Min cong Xanh (mm) |
Thời gian ngắn | 20D | |||||
| Min cho phép Độ bền kéo (N) |
Mãi dài | 1200 | |||||
| Min cho phép Độ bền kéo (N) |
Thời gian ngắn | 1500 | |||||
| Hoạt động nhiệt độ (°C) |
-40+70 | ||||||
| Cài đặt nhiệt độ (°C) |
-20+60 | ||||||
| Nhiệt độ lưu trữ (°C) | -40+70 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
