| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYTS |

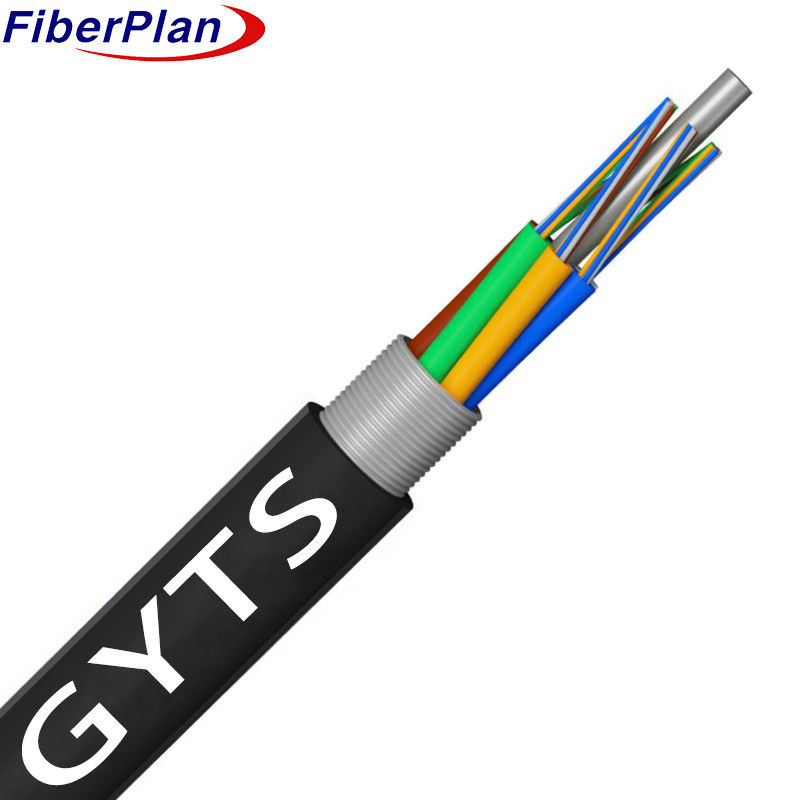

GYTS Cáp quang sợi ống dẫn linh hoạt cho truyền thông đường dài
Mô tả
Cáp này bảo vệ cả sợi một chế độ và sợi đa chế độ trong một ống lỏng chắc chắn, chống nước
được chế tạo từ nhựa mạnh mẽ. được tăng cường bởi một dây thép (được phủ polyethylene cho số lượng sợi cao hơn) và
được bao quanh bởi một sự sắp xếp chính xác của các ống và chất lấp đầy trong một lõi nhỏ gọn, nó được hưởng lợi từ bảo vệ thêm
với lớp PSP. Bao gồm lõi này trong một lớp phủ PE đảm bảo mức độ đáng tin cậy và bảo vệ cao nhất
chống lại các yếu tố bên ngoài.
Ứng dụng
1 Khả năng phục hồi ngoài trời: Được thiết kế để sử dụng ngoài trời, cáp này vượt trội trong các điều kiện thời tiết khác nhau, đảm bảo
hiệu suất đáng tin cậy trong môi trường ngoài trời đầy thách thức.
2 Thiết lập linh hoạt: Tính linh hoạt của nó chứa cài đặt trên không hoặc đường ống, cung cấp khả năng triển khai thích nghi
Đánh giácác tùy chọn phù hợp với các yêu cầu lắp đặt khác nhau.
3 Khả năng thích nghi truyền thông: Cho dù cho truyền đường dài hoặc mạng cục bộ, cáp này
cho phép truyền dữ liệu liền mạch và hiệu quả qua các khoảng cách khác nhau, làm cho nó trở thành một lựa chọn linh hoạt cho
các thiết lập truyền thông khác nhau.
Đặc điểm
1 Hiệu suất thích nghi: Nó hoạt động đáng tin cậy ở các nhiệt độ khác nhau và dưới áp lực cơ khí, bao gồm
đảm bảo hoạt động nhất quán trong các môi trường khác nhau.
2 Xây dựng mạnh mẽ: Kháng chống thủy phân của ống lỏng có sức mạnh cao cung cấp độ bền, ngay cả trong
điều kiện ẩm.
3 Bảo vệ sợi: Các hợp chất lấp đặc biệt trong ống bảo vệ sợi bị bao bọc khỏi tiềm năng
thiệt hại.
4 Cân bằng sức mạnh và tính linh hoạt: Cân bằng khả năng chống nghiền nát và linh hoạt, cùng với bảo vệ UV từ
lớp phủ PE, đảm bảo độ bền chống lại áp lực bên ngoài.
5 Thiết kế kín nước: Sử dụng các biện pháp như một thành viên sức mạnh trung tâm dây thép, lấp đầy hợp chất trong
ống và lõi cáp, và một lớp PSP, duy trì tính toàn vẹn không thấm nước của cáp, tăng cường khả năng chống thấm
thếẩm.
Chi tiết xây dựng cáp
| Số lượng sợi | 2~144 lõi | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | Vật liệu | Sợi thép/FRP/FRP với vỏ PE | ||||||
| kích thước | 1.5mm~2.0mm | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| Bộ giáp | Vật liệu | Dây băng thép lỏng | ||||||
| Vỏ bên ngoài | vật liệu | PE,HDPE | ||||||
| đường kính | 9.0±0.2mm | |||||||
Màu sợi
|
Số lượng lõi sợi 8 mỗiống |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng một dấu hiệu màu đen. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | trọng lượng | |||||
| 2 lõi đến 60 lõi | 10.0±0.2mm | 115±3kg/km | |||||
| 72 lõi | 10.4±0.2mm | 120±3kg/km | |||||
| 96 lõi | 12.4±0.2mm | 180±3kg/km | |||||
| 144 lõi | 14.4±0.2mm | 245±3kg/km | |||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Min cong Xanh ((mm) |
Thời gian ngắn | 20D | |||||
| Min cho phép Độ bền kéo ((N) |
Mãi dài | 600 | |||||
| Min cho phép Độ bền kéo ((N) |
Thời gian ngắn | 1500 | |||||
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 300 | |||||
| Trọng lượng nghiền nát (N/100mm) | ngắn hạn | 1000 | |||||
| Hoạt động nhiệt độ (°C) |
-40 ~ +70 | ||||||
| Cài đặt nhiệt độ ((°C) |
-20 ~ +60 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
