| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYTA |

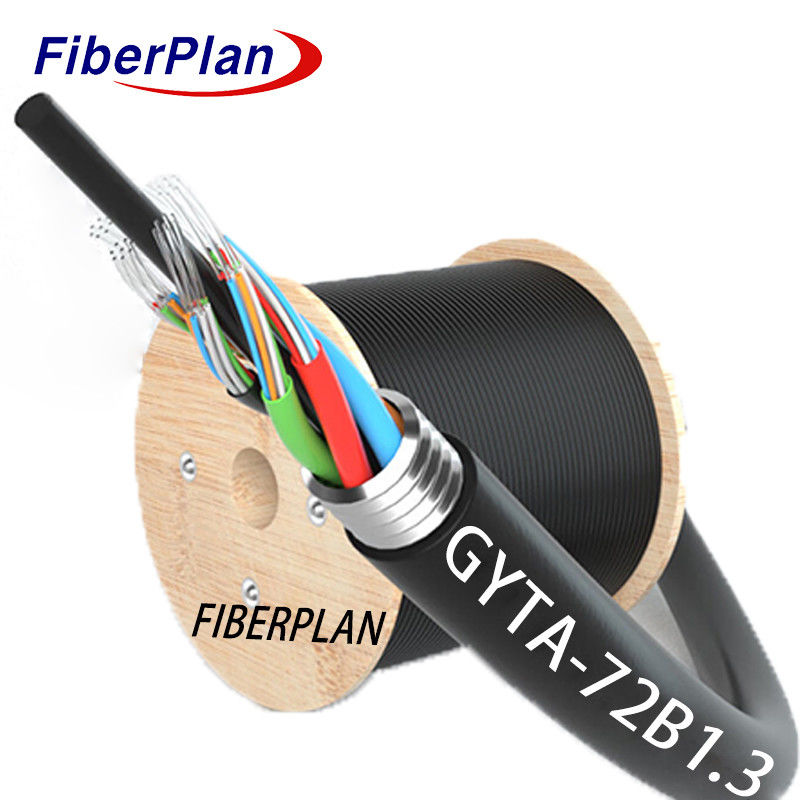

Cáp quang sợi thép bọc thép ngoài trời
Mô tả
Cáp giữ các sợi trong một ống lỏng chắc chắn, chống nước được làm bằng nhựa mô-đun cao, chứa
Một dây thép trung tâm cung cấp sức mạnh, được bao quanh bởi các ống và chất lấp đầy trong một hình tròn chặt chẽ
Màn hình nhôm củng cố lõi này chống lại sự xâm nhập của nước, được bao bọc trong vỏ PE để bảo vệ tổng thể.
Ứng dụng
Ứng dụng phân phối ngoài trời: Được thiết kế cho môi trường ngoài trời, cáp này được thiết kế để phát triển mạnh trong môi trường ngoài trời
cài đặt, đảm bảo hiệu suất đáng tin cậy trong các điều kiện thời tiết khác nhau.
2 Thiết lập linh hoạt: Sự phù hợp của nó cho các thiết bị trên không hoặc các phương pháp đặt đường ống cung cấp tính linh hoạt trong việc triển khai
các chiến lược, phục vụ cho các yêu cầu lắp đặt khác nhau.
3 Tính linh hoạt truyền thông: Cho dù cho truyền thông đường dài hoặc mạng cục bộ, cáp này tạo điều kiện cho việc truyền thông.
ôitruyền dữ liệu hiệu quả qua các khoảng cách khác nhau, làm cho nó thích nghi với các thiết lập truyền thông khác nhau.
Đặc điểm
* Thiết kế sẵn sàng cho ngoài trời: Được thiết kế để sử dụng ngoài trời, cáp này được xây dựng để chịu được nhiều môi trường khác nhau
điều kiện, đảm bảo hiệu suất đáng tin cậy trong môi trường ngoài trời.
* Tùy chọn lắp đặt đa năng: Sự tương thích của nó với các phương pháp lắp đặt trên không và đặt đường ống
Ước tính linh hoạt trong việc triển khai, phục vụ cho các nhu cầu lắp đặt khác nhau.
* Thông tin liên lạc linh hoạt: Cho dù cho truyền đường dài hoặc mạng cục bộ, cáp này
cho phép truyền dữ liệu hiệu quả qua các khoảng cách khác nhau, làm cho nó phù hợp cho một loạt các
ứng dụng.
Chi tiết xây dựng cáp
| Số lượng sợi | 2~144 lõi | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | Vật liệu | Sợi thép/FRP/FRP với vỏ PE | ||||||
| kích thước | 1.5mm~2.0mm | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| Bộ giáp | Vật liệu | Dây băng nhôm/thép | ||||||
| Vỏ bên ngoài | vật liệu | PE,HDPE | ||||||
| đường kính | 8.0±0.2mm | |||||||
Màu sợi
|
Số lượng sợi 12 lõi mỗi ống |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng dấu vết màu đen. Đối với màu đen không cần dấu vết màu đen, sẽ sử dụng màu tự nhiên thay thế. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | trọng lượng | |||||
| 2 lõi đến 36 lõi | 10.0±0.4mm | 90±3kg/km | |||||
| 39 lõi đến 72 lõi | 10.2±0.4mm | 95±3kg/km | |||||
| 74 lõi đến 96 lõi | 12±0,4mm | 135±3kg/km | |||||
| 98 lõi đến 120 lõi | 14±0,4mm | 145±3kg/km | |||||
| 122 lõi đến 144 lõi | 16±0,4mm | 204±3kg/km | |||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Min cong Xanh ((mm) |
Thời gian ngắn | 20D | |||||
| Min cho phép Độ bền kéo ((N) |
Mãi dài | 600 | |||||
| Min cho phép Độ bền kéo ((N) |
Thời gian ngắn | 1500 | |||||
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 300 | |||||
| Trọng lượng nghiền nát (N/100mm) | ngắn hạn | 1000 | |||||
| Hoạt động nhiệt độ (°C) |
-40 ~ +75 | ||||||
| Cài đặt nhiệt độ ((°C) |
-15 ~ +60 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
