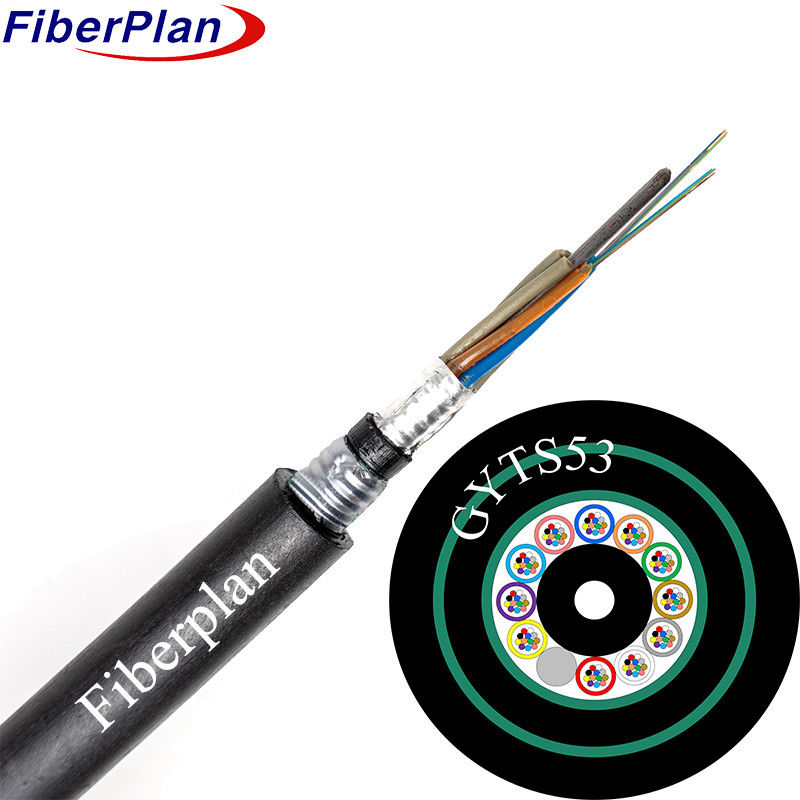

Chất lượng cao GYTS53 Đường cáp quang sợi bọc thép ngoài trời dưới lòng đất
Mô tả
Thiết kế cáp này bao gồm các sợi một chế độ hoặc nhiều chế độ trong một ống lỏng chắc chắn được chế tạo từ
nhựa mô-đun cao, được tăng cường với một hợp chất chống nước. Trong các cáp có số sợi cao hơn, một sợi thép,
Đôi khi được phủ bằng polyethylene, đóng vai trò là thành viên sức mạnh trung tâm.
Một PSP (Tape thép song song) là một loại băng thép dài có chiều dài
được áp dụng trên lõi này, được lấp đầy với một hợp chất bảo vệ để ngăn chặn nước thâm nhập.
Sau đó, cấu trúc được bao bọc trong vỏ PE, thêm một lớp bảo vệ bổ sung.
Ứng dụng
* Phân phối ngoài trời thích nghi: Được thiết kế đặc biệt cho việc triển khai ngoài trời, cáp này phù hợp
để chịu được các điều kiện ngoài trời khác nhau, làm cho nó đáng tin cậy cho nhu cầu phân phối ngoài trời.
* Khả năng lắp đặt đa năng: Nó phù hợp với lắp đặt trên không, đặt đường ống và chôn trực tiếp
cung cấp tính linh hoạt trong các phương pháp triển khai, đảm bảo dễ dàng lắp đặt trên các môi trường khác nhau.
* Tính linh hoạt trong truyền thông: Cho dù đó là nhu cầu truyền thông đường dài hoặc thiết lập mạng cục bộ,
cáp này hỗ trợ truyền dữ liệu hiệu quả qua các khoảng cách khác nhau, chứa một loạt các
các ứng dụng truyền thông.
Đặc điểm
1 Hiệu suất cơ học và nhiệt độ mạnh mẽ: Hoạt động đáng tin cậy trên các nhiệt độ khác nhau và
mức độ căng thẳng cơ học.
2 ống chống thủy phân cao độ bền: đảm bảo độ bền ngay cả trong điều kiện ẩm.
3 Lấp ống đặc biệt để bảo vệ sợi: Bảo vệ các sợi bị bao bọc khỏi bị hư hại tiềm tàng.
4 Chống nghiền và linh hoạt cân bằng: Cung cấp khả năng chống áp lực trong khi duy trì tính linh hoạt.
5 Vỏ PE có bảo vệ tia cực tím: Bảo vệ chống lại bức xạ cực tím, bảo vệ tính toàn vẹn của cáp.
Các biện pháp kín nước:
Chi tiết xây dựng cáp
| Số lượng sợi | 2~144 lõi | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | Vật liệu | Sợi thép/FRP/FRP với vỏ PE | ||||||
| kích thước | 1.5mm~2.0mm | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| Bộ giáp | Vật liệu | Dây băng thép lỏng | ||||||
| Vỏ bên ngoài | vật liệu | PE,HDPE | ||||||
| đường kính | 10.0±0.3mm | |||||||
Màu sợi
|
Số lượng sợi 12 lõi mỗi ống |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng dấu vết màu đen. Đối với màu đen không cần dấu vết màu đen, sẽ sử dụng màu tự nhiên thay thế. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | trọng lượng | |||||
| 2 lõi đến 36 lõi | 11.0±0.3mm | 100±3kg/km | |||||
| 39 lõi đến 72 lõi | 11.2±0.3mm | 105±3kg/km | |||||
| 74 lõi đến 96 lõi | 12±0,3mm | 150±3kg/km | |||||
| 98 lõi đến 120 lõi | 14±0,3mm | 160±3kg/km | |||||
| 122 lõi đến 144 lõi | 16±0,3mm | 230±3kg/km | |||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Min cong Xanh ((mm) |
Thời gian ngắn | 20D | |||||
| Min cho phép Độ bền kéo ((N) |
Mãi dài | 600 | |||||
| Min cho phép Độ bền kéo ((N) |
Thời gian ngắn | 1500 | |||||
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 300 | |||||
| Trọng lượng nghiền nát (N/100mm) | ngắn hạn | 1000 | |||||
| Hoạt động nhiệt độ (°C) |
-40 ~ +75 | ||||||
| Cài đặt nhiệt độ ((°C) |
-15 ~ +60 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
