| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYTS53 |

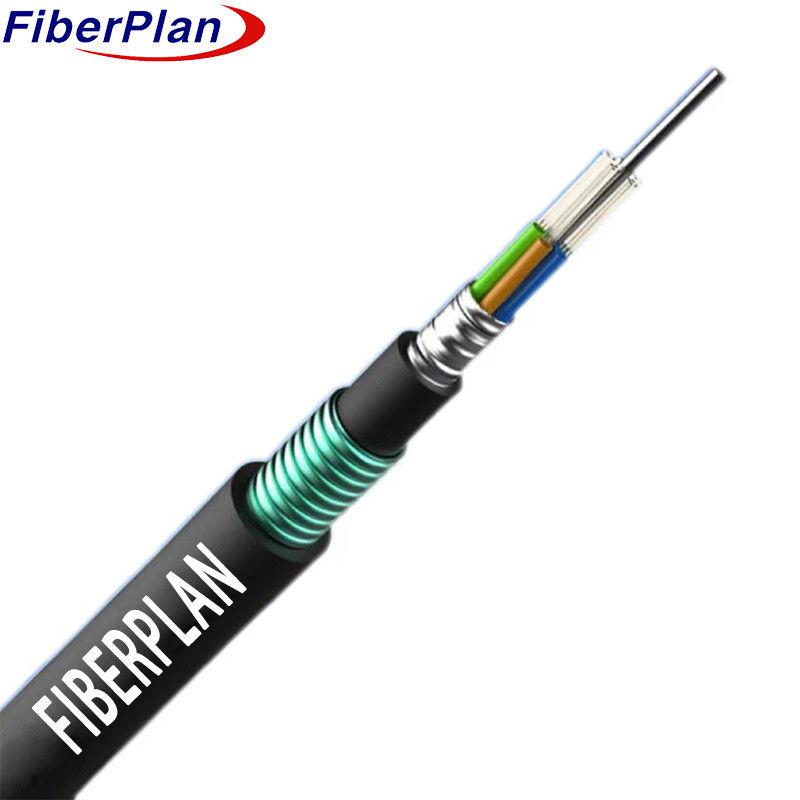

GYTA53 ngoài trời sợi quang trực tiếp chôn cất cáp băng nhôm lớp ống lỏng
Mô tả
Các sợi được đặt trong các ống nhựa có mô-đun cao được lấp đầy với một hợp chất chống nước.
một sợi thép, đôi khi được phủ bằng polyethylene (PE) cho các cáp có hàm lượng sợi cao, hoạt động như một m-
Các ống này, cùng với chất lấp đầy, bao quanh thành phần sức mạnh, tạo thành một lõi cáp tròn nhỏ gọn.
lõi được lấp đầy với hợp chất để bảo vệ nó khỏi nước, sau đó được bao phủ bởi một lớp lót PE mỏng bên trong.
áp dụng PSP (Polyethylene Terephthalate), cáp được hoàn thành bằng lớp ngoài PE.
Ứng dụng
1 Được thiết kế cho việc triển khai ngoài trời, lý tưởng cho các điều kiện môi trường khác nhau.
2 Khả năng tương thích đa dạng: phù hợp với các thiết bị trên không, ống dẫn và chôn cất trực tiếp.
3 Được thiết kế cho cả giao tiếp đường dài và kết nối mạng khu vực địa phương, cung cấp tính linh hoạt cho các dịch vụ đa dạng
nhu cầu giao tiếp trong môi trường ngoài trời.
Đặc điểm
1 Hiệu suất cơ khí và nhiệt độ mạnh mẽ: Chứng minh độ bền cơ khí và độ bền
sự thay đổi nhiệt độ trong phạm vi nhiệt độ khác nhau, đảm bảo hoạt động đáng tin cậy.
2 Ống lỏng có độ bền cao chống thủy phân: kết hợp một ống lỏng bền chống thủy phân,
đảm bảo bảo an toàn lâu dài cho các thành phần được đóng kín.
3 Special Tube Filling Compound: Sử dụng một hợp chất đặc biệt trong ống để cung cấp sự bảo vệ quan trọng cho
các sợi, tăng cường độ bền và hiệu suất của chúng.
4 Chống nghiền & linh hoạt: cân bằng chống nghiền với linh hoạt, cho phép cáp chịu áp lực
mà không ảnh hưởng đến khả năng uốn cong và thích nghi của nó trong quá trình lắp đặt.
5 Các biện pháp thiết kế kín nước: Đảm bảo chống nước thông qua nhiều chiến lược, bao gồm:
6 Sợi thép thành viên sức mạnh trung tâm: Bao gồm một dây thép như là một thành phần sức mạnh trung tâm để củng cố cabin
Sự toàn vẹn cấu trúc của LE.
7 Loose Tube Filling & 100% Cable Core Filling: Lấp đầy ống lỏng và lõi cáp hoàn toàn bằng một hợp chất lấp đầy
und để ngăn nước xâm nhập.
8 Ống ngăn ẩm APL: Bao gồm Ống ngăn ẩm APL (Aluminum-Polyethylene Laminate) để ngăn ẩm
thâm nhập.
9 PSP Tăng độ ẩm: Sử dụng PSP (Polyethylene Terephthalate) để chống ẩm thêm, tái tạo
buộc khả năng chống nước của cáp.
10 Vật liệu ngăn chặn nước: Sử dụng vật liệu ngăn chặn nước để đảm bảo bảo vệ thêm chống lại sự xâm nhập nước, e-
Đánh giá độ kín nước của cáp.
Chi tiết xây dựng cáp
| Số lượng sợi | 24-144core | |||||||
| Sợi dây nhét | 4-0 | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | vật liệu | Sợi thép/FRP | ||||||
| kích thước | 1.4mm | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| Vỏ bên trong | vật liệu | PE/HDPE | ||||||
| đường kính | 2.0mm | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Bọc thép bên trong | vật liệu | Dây băng nhôm | ||||||
| Bọc thép bên ngoài | vật liệu | Dây băng thép lỏng | ||||||
| Vỏ bên ngoài | vật liệu | PE/HDPE | ||||||
| đường kính | 1.7±0.2mm | |||||||
Màu sợi
| Số lượng sợi8 lõimỗi ống | 1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng một dấu hiệu màu đen. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | trọng lượng | |||||
| 24 lõi đến 42 lõi | 14.0±0.2mm | 150±5kg/km | |||||
| 48core | 14.0±0.2mm | 200±5kg/km | |||||
| 60core | 14.0±0.2mm | 205±5kg/km | |||||
| 72 lõi | 15.5±0.3mm | 210±5kg/km | |||||
| 96 lõi | 17.1±0.3mm | 270±5kg/km | |||||
| 144 lõi | 20.3±0.3mm | 310±5kg/km | |||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Phân tích uốn cong tối thiểu ((mm) | Thời gian ngắn | 20D | |||||
| Độ bền kéo tối thiểu ((N) | Mãi dài | 3000 | |||||
| Độ bền kéo tối thiểu ((N) | Thời gian ngắn | 4000 | |||||
| Min. Trọng lượng nghiền được cho phép (N/100mm) | Mãi dài | 1000 | |||||
| Min. Trọng lượng nghiền được cho phép (N/100mm) | ngắn hạn | 3000 | |||||
| Nhiệt độ hoạt động (°C) | -40 ~ +70 | ||||||
| Nhiệt độ lắp đặt ((°C) | -15 ~ +60 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
