| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYTS |

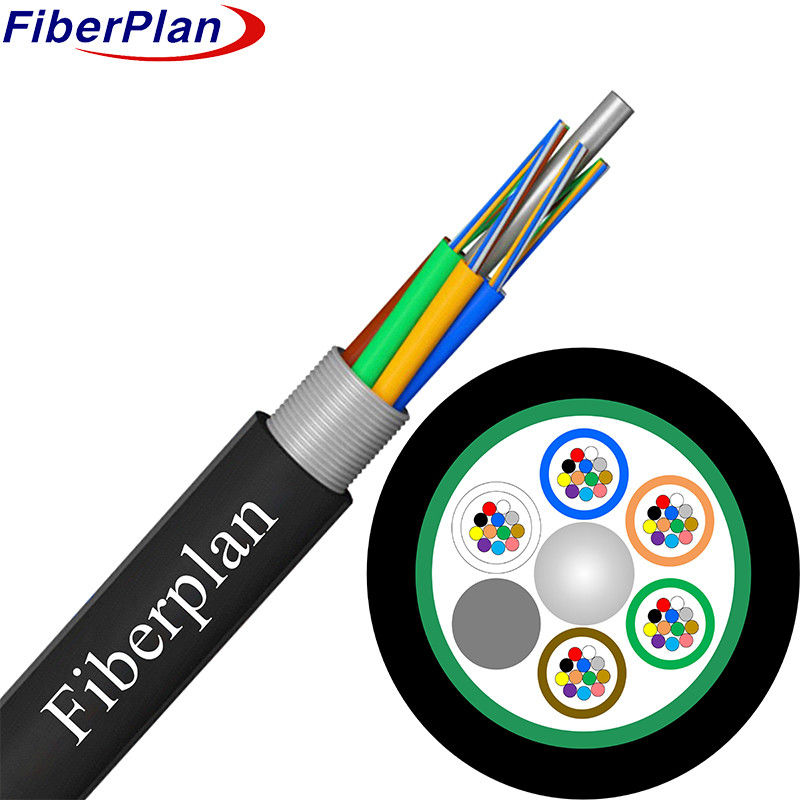

GYTS Cáp quang sợi đường dài đơn chế độ và đa chế độ
Mô tả
Cáp bảo vệ các sợi một chế độ và đa chế độ trong một ống mềm bền, chống nước được làm từ
Một sợi thép, được phủ bằng polyethylene cho số lượng sợi cao hơn, thêm tăng cường.
được sắp xếp chính xác của các ống và chất lấp đầy trong một lõi nhỏ gọn, nó có được sự bảo vệ thêm với một
Lớp PSP. Toàn bộ lõi được bảo vệ bởi một lớp phủ PE, đảm bảo độ tin cậy hàng đầu và bảo vệ chống
các yếu tố bên ngoài.
Ứng dụng
1 Khả năng phục hồi ngoài trời: Được thiết kế cho việc sử dụng ngoài trời, xuất sắc trong các điều kiện thời tiết khác nhau cho hiệu suất đáng tin cậy
trong môi trường ngoài trời đầy thách thức.
2 Thiết bị linh hoạt: Cung cấp tính linh hoạt cho việc triển khai trên không hoặc đường ống, chứa nhiều thiết bị khác nhau
về nhu cầu với các tùy chọn thích nghi.
3 Khả năng thích nghi truyền thông: Điều này tạo thuận lợi cho việc truyền dữ liệu liền mạch cho cả truyền đường dài và truyền thông đường dài.
mạng cục bộ, phục vụ cho các thiết lập truyền thông đa dạng qua các khoảng cách khác nhau.
Đặc điểm
1 Hiệu suất thích nghi: Hoạt động nhất quán trong nhiệt độ và căng thẳng cơ học khác nhau,
độ tin cậy trong môi trường khác nhau.
2 Xây dựng vững chắc: ống lỏng có độ bền cao chống thủy phân đảm bảo độ bền, ngay cả trong điều kiện ẩm.
3 Bảo vệ sợi: Các hợp chất đặc biệt bên trong ống bảo vệ sợi bên trong khỏi bị hư hỏng.
4 Cân bằng sức mạnh và tính linh hoạt: cân bằng khả năng chống nghiền, linh hoạt và bảo vệ UV từ lớp phủ PE,
đảm bảo độ bền chống lại áp lực bên ngoài.
5 Thiết kế kín nước: Sử dụng các biện pháp như một thành viên sức mạnh trung tâm dây thép, chất kết hợp điền bên trong ống
và lõi cáp, và một lớp PSP, duy trì tính toàn vẹn không thấm nước và tăng khả năng chống ẩm.
Chi tiết xây dựng cáp
| Số lượng sợi | 2~144 lõi | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | Vật liệu | Sợi thép/FRP/FRP với vỏ PE | ||||||
| kích thước | 1.5mm~2.0mm | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| Bộ giáp | Vật liệu | Dây băng thép lỏng | ||||||
| Vỏ bên ngoài | vật liệu | PE,HDPE | ||||||
| đường kính | 9.0±0.2mm | |||||||
Màu sợi
|
Số lượng lõi sợi 8 mỗiống |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng một dấu hiệu màu đen. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | trọng lượng | |||||
| 2 lõi đến 60 lõi | 10.0±0.3mm | 115±3kg/km | |||||
| 72 lõi | 10.4±0.3mm | 120±3kg/km | |||||
| 96 lõi | 12.4±0.4mm | 180±5kg/km | |||||
| 144 lõi | 14.4±0.4mm | 245±5kg/km | |||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Min cong Xanh ((mm) |
Thời gian ngắn | 20D | |||||
| Min cho phép Độ bền kéo ((N) |
Mãi dài | 600 | |||||
| Min cho phép Độ bền kéo ((N) |
Thời gian ngắn | 1500 | |||||
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 300 | |||||
| Trọng lượng nghiền nát (N/100mm) | ngắn hạn | 1000 | |||||
| Hoạt động nhiệt độ (°C) |
-40 ~ +70 | ||||||
| Cài đặt nhiệt độ ((°C) |
-20 ~ +60 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
