| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYXTW |

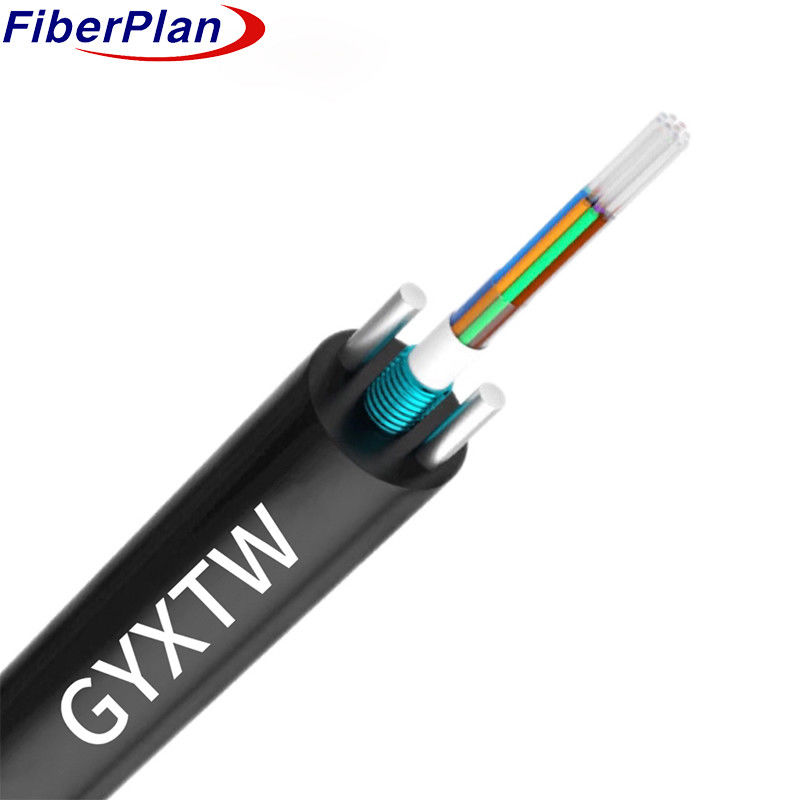

Cáp quang sợi quang ngoài trời GYXTW G652D
Mô tả
Cáp sử dụng các ống nhựa mô-đun cao chứa các sợi, được củng cố bằng hợp chất chống nước.
Dây băng thép lỏng, được niêm phong bằng vật liệu ngăn nước, tạo ra một cấu hình nhỏ gọn và chống nước.
Các dây thép song song cung cấp tăng cường bổ sung dọc theo băng.
sức khỏe đảm bảo khả năng phục hồi môi trường tổng thể.
Ứng dụng
Thông số kỹ thuật này phác thảo các điều kiện tiên quyết cơ bản cho một Central Loose Tube Outdoor Cable được thiết kế cho không khí
hoặc các thiết bị ống dẫn.
Đặc điểm
1 Xây dựng chịu nhiệt độ: Đảm bảo hiệu suất nhất quán trong môi trường nhiệt độ đa dạng
có độ bền cơ khí mạnh mẽ.
2 Bảo vệ sợi: Cung cấp sự bảo vệ quan trọng cho các sợi thông qua một ống lỏng bền, chống thủy phân
và hợp chất lấp đặc biệt.
3 Sức mạnh và tính linh hoạt kết hợp: Tăng cường bởi hai dây thép song song, cung cấp một sự cân bằng giữa nghiền nát
sức đề kháng và tính linh hoạt, tăng cường độ bền kéo của nó cho độ tin cậy lâu dài.
4 Thiết lập dễ dàng: Được thiết kế với một thiết kế nhỏ gọn, nhẹ để dễ dàng và thích nghi với cài đặt trong
các ứng dụng khác nhau, đảm bảo triển khai thân thiện với người dùng.
Chi tiết xây dựng cáp
| Số lượng sợi | 0 ~ 24 lõi | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| Sợi thép | kích thước | 0.8mm | ||||||
| Số | 2 | |||||||
| Vỏ bên ngoài | vật liệu | PE,HDPE,LDPE | ||||||
| đường kính | 7±0,3mm | |||||||
Màu sợi
|
Số sợi 8 lõi mỗi ống |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng dấu vết màu đen. Đối với màu đen không cần dấu vết màu đen, sẽ sử dụng màu tự nhiên thay thế. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | trọng lượng | |||||
| 1~24 | 8.0mm±0.3mm | 65kg/km±10kg | |||||
| Phạm vi nhiệt độ | -40 ~ +70 | ----- | |||||
| Khoảng kính uốn cong (mm) | Mãi dài | 10D | |||||
| Min cong Xanh (mm) |
Thời gian ngắn | 20D | |||||
| Min cho phép Độ bền kéo (N) |
Mãi dài | 1200 | |||||
| Min cho phép Độ bền kéo (N) |
Thời gian ngắn | 1500 | |||||
| Hoạt động nhiệt độ (°C) |
-40 ~ +70 | ||||||
| Cài đặt nhiệt độ (°C) |
-20 ~ +60 | ||||||
| Nhiệt độ lưu trữ (°C) | -40 ~ +70 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±0.6 | 62.5±2.1 | 50±0.8 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
