| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GJFJH |

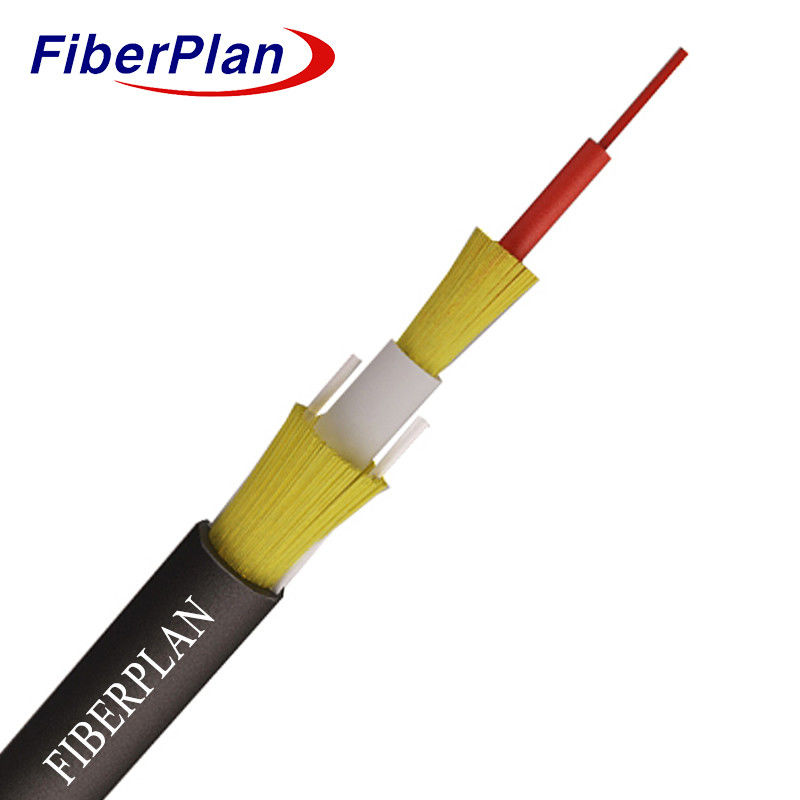

Unitube Cáp quang sợi PTO với áo khoác chống cháy Độ bền cao
Vải Kevlar
Mô tả
* Cáp PTO (Point-To-Point Optical) phù hợp cho cả trong nhà và ngoài trời sử dụng
* Đáp ứng các tiêu chuẩn viễn thông của France Telecom.
Ứng dụng
* Dễ sử dụng trong nhà và ngoài trời Điện thoại cũ thông thường (POT) Phân phối: Phù hợp cho cả trong nhà và ngoài trời
triển khai, phục vụ nhu cầu phân phối POT.
* Khả năng xây dựng mà không cần ngắt điện: Cho phép lắp đặt mà không cần ngắt điện,
đảm bảo hoạt động không bị gián đoạn trong quá trình triển khai.
* Thiết kế thân thiện với người dùng để cài đặt và vận hành thuận tiện: Được thiết kế để cài đặt dễ dàng và thuận tiện,
cũng như hoạt động đơn giản của người dùng, đảm bảo trải nghiệm thân thiện với người dùng.
Đặc điểm
* Thành viên sợi Kevlar mạnh mẽ: Mức trọng nhẹ nhưng bền, cung cấp sức mạnh và khả năng phục hồi cao hơn.
*Thiết kế ruy băng sợi tích hợp cao: tạo điều kiện tích hợp hiệu quả các sợi, tối ưu hóa hiệu suất.
*áo khoác chống cháy: đảm bảo an toàn bằng cách sử dụng vật liệu áo khoác có tính chất chống cháy.
*Thành phần FRP (Fiber Reinforced Plastic): Tăng cường sức mạnh cấu trúc và độ bền của cáp.
Chi tiết xây dựng cáp
| Vật liệu | Độ dày (mm) | OD ((mm) | ||||||||||
| Đệm chặt chẽ | 0.9 đơn giản G657A1 đệm chặt chẽ LSZH trắng | 0.3±0.03 | 0.9±0.05 | |||||||||
| Vỏ bên trong | LSZH | DW9023N-HT06 màu trắng D9113 | 0.6±0.01 | 3.0±0.1 | ||||||||
| Vải Aramid | DuPont 800D * 7 bộ | / | / | |||||||||
| Vỏ bên ngoài | PE | PEA1 | 1.35±0.1 | 6.5±0.1 | ||||||||
| Ripcord | (1110*3) * 2 chiếc màu đỏ | / | / | |||||||||
| FRP | Ø1,0*2 bộ | / | 1.0 | |||||||||
| Vải Aramid | DuPont 800D * 22 bộ | / | / | |||||||||
Đặc điểm cơ học và đặc tính của cáp
| Sức kéo | Mãi dài (n) | 200N | |||||
| Thời gian ngắn (n) | 400N | ||||||
| Trọng lượng nghiền nát | Thời gian dài (N/100mm) | 500N/100mm | |||||
| Thời gian ngắn (N/100mm) | 1000N/100mm | ||||||
| Phân tích uốn cong | Động lực (mm) | 20D | |||||
| Chất tĩnh (mm) | 10D | ||||||
| Nhiệt độ | -20°C+70°C | ||||||
| Thành viên sức mạnh | Kevlar | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.3 | 9.2±0.3 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.6 | 10.4±0.6 | ---- | ---- | ---- | |
| Mở số (NA) | ---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±0.9 | 62.5±2.5 | 50±1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | 125.0±0.2 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±6 | 242±6 | 242±6 | 242±6 | 242±6 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
