Cáp quang sợi nhiều ống đáng tin cậy cho môi trường khắc nghiệt GYTS
Mô tả
Cáp bảo vệ cả sợi một chế độ và sợi đa chế độ trong một ống lỏng chắc chắn, chống nước
được làm bằng nhựa bền. Củng cố được cung cấp bởi một dây thép, với lớp phủ polyethylene cho độ cao hơn
Được sắp xếp tỉ mỉ trong một lõi nhỏ gọn với ống và chất lấp, cáp có thêm
Bảo vệ khỏi lớp PSP. Một lớp phủ PE bao gồm toàn bộ lõi, đảm bảo cấp cao nhất
độ tin cậy và bảo vệ chống lại các yếu tố bên ngoài.
Ứng dụng
1 Khả năng phục hồi ngoài trời: Được thiết kế đặc biệt cho việc sử dụng ngoài trời, đảm bảo hiệu suất đáng tin cậy trong các môi trường đa dạng và
điều kiện thời tiết khó khăn ngoài trời.
2 Thiết lập linh hoạt: Các tùy chọn triển khai linh hoạt cho các thiết bị trên không hoặc đường ống, phù hợp với các loại khác nhau
nhu cầu lắp đặt với các giải pháp thích nghi.
3 Khả năng thích nghi truyền thông: Hỗ trợ truyền dữ liệu liền mạch cho cả truyền đường dài và địa phương
mạng khu vực, chứa các thiết lập truyền thông khác nhau qua các khoảng cách khác nhau.
Đặc điểm
1 Hiệu suất thích nghi: Đảm bảo hoạt động nhất quán trong nhiệt độ và căng thẳng cơ học khác nhau,
đảm bảo độ tin cậy trong nhiều môi trường khác nhau.
2 Xây dựng vững chắc: Các ống lỏng có độ bền cao chống thủy phân đảm bảo độ bền, ngay cả trong điều kiện ẩm ướt.
3 Bảo vệ sợi: Các hợp chất đặc biệt bên trong ống bảo vệ sợi bên trong khỏi bị hư hỏng.
4 Cân bằng sức mạnh và tính linh hoạt: cân bằng khả năng chống nghiền, linh hoạt và bảo vệ UV từ lớp phủ PE,
đảm bảo độ bền chống lại áp lực bên ngoài.
5 Thiết kế kín nước: Sử dụng các biện pháp như một thành viên sức mạnh trung tâm dây thép, chất kết hợp điền bên trong ống
và lõi cáp, và một lớp PSP, duy trì tính toàn vẹn không thấm nước và tăng khả năng chống ẩm.

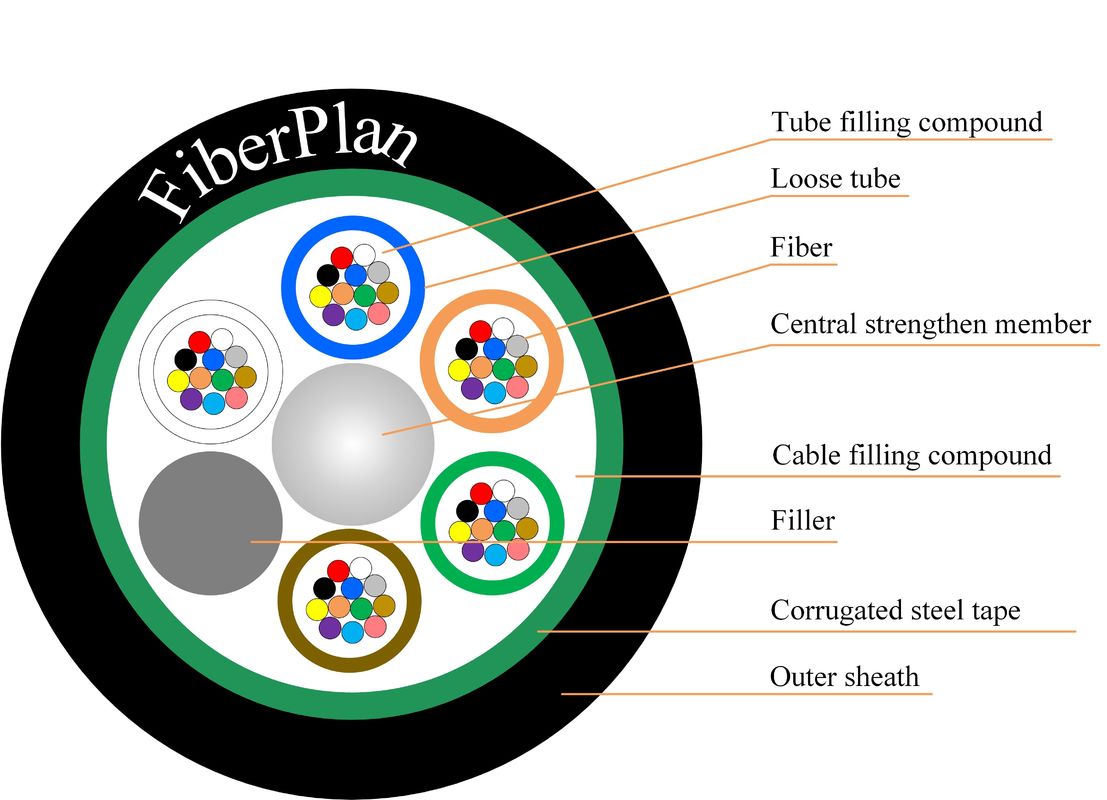

Chi tiết xây dựng cáp
| Số lượng sợi | 2~144 lõi | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | Vật liệu | Sợi thép/FRP/FRP với vỏ PE | ||||||
| kích thước | 1.5mm~2.0mm | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| Bộ giáp | Vật liệu | Dây băng thép lỏng | ||||||
| Vỏ bên ngoài | vật liệu | PE,HDPE | ||||||
| đường kính | 9.0±0.1mm | |||||||
Màu sợi
|
Số lượng lõi sợi 8 mỗiống |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng một dấu hiệu màu đen. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | trọng lượng | |||||
| 2 lõi đến 60 lõi | 10.0±0.2mm | 115±2kg/km | |||||
| 72 lõi | 10.4±0.2mm | 120±2kg/km | |||||
| 96 lõi | 12.4±0.3mm | 180±3kg/km | |||||
| 144 lõi | 14.4±0.4mm | 245±4kg/km | |||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Min cong Xanh ((mm) |
Thời gian ngắn | 20D | |||||
| Min cho phép Độ bền kéo ((N) |
Mãi dài | 600 | |||||
| Min cho phép Độ bền kéo ((N) |
Thời gian ngắn | 1500 | |||||
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 300 | |||||
| Trọng lượng nghiền nát (N/100mm) | ngắn hạn | 1000 | |||||
| Hoạt động nhiệt độ (°C) |
-40 ~ +70 | ||||||
| Cài đặt nhiệt độ ((°C) |
-20 ~ +60 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.2 | 9.2±0.2 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.6 | 10.4±0.6 | ---- | ---- | ---- | |
| Mở số (NA) | ---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
