| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYTS53 |

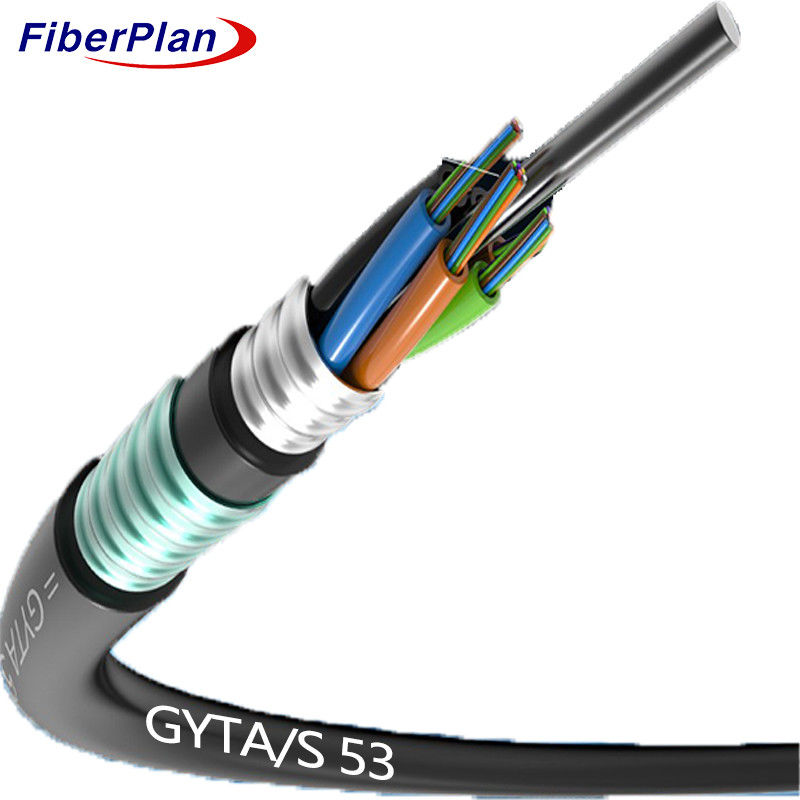

Cáp sợi quang đáng tin cậy cho truyền thông đường dài và mạng khu vực địa phương
Mô tả
Các sợi được đặt trong các ống nhựa bền cao được lấp đầy với một hợp chất chống nước.
ở trung tâm của lõi là một dây thép, có khả năng được phủ bằng polyethylene cho các cáp có số lượng sợi cao hơn,
Các ống và chất lấp đầy này bao quanh các thành phần sức mạnh, tạo thành một
để bảo vệ chống lại nước, lõi được lấp đầy với một hợp chất bảo vệ và được bao quanh
sau khi áp dụng PSP (Polyethylene Terephthalate), cáp được hoàn thành bằng một lớp PE bên ngoài
vỏ.
Ứng dụng
* Được thiết kế cho việc triển khai ngoài trời: Được thiết kế để chịu được nhiều điều kiện môi trường khác nhau, lý tưởng cho môi trường ngoài trời.
* Khả năng tương thích đa năng: Thích hợp cho các thiết bị trên không, ống dẫn và chôn cất trực tiếp, cung cấp các tùy chọn triển khai thích nghi.
* Khả năng thích nghi truyền thông: Được thiết kế cho cả truyền thông đường dài và kết nối mạng khu vực địa phương,
đáp ứng các nhu cầu truyền thông đa dạng trong môi trường ngoài trời.
Đặc điểm
1 Hiệu suất cơ học và nhiệt độ mạnh mẽ: Đảm bảo sức mạnh mạnh mẽ và khả năng phục hồi qua nhiệt độ,
đảm bảo hoạt động đáng tin cậy.
2 Ống lỏng có độ bền cao chống thủy phân: Cung cấp độ bền bằng cách bảo vệ các thành phần khỏi
hư hỏng do thủy phân.
3 Khối chứa ống đặc biệt: Tăng độ bền và hiệu suất sợi thông qua một hợp chất chuyên biệt.
4 Chống nghiền & linh hoạt: cân bằng khả năng chống áp lực trong khi đảm bảo khả năng thích nghi trong quá trình lắp đặt
5 Các biện pháp thiết kế kín nước:
* Thép dây trung tâm sức mạnh thành viên
* Lấp đầy hoàn toàn các ống và lõi cáp
* Rào cản độ ẩm APL
* PSP chống ẩm
* Vật liệu ngăn nước
Chi tiết xây dựng cáp
| Số lượng sợi | 12-144 lõi | |||||||
| Sợi dây nhét | 4-0 | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | vật liệu | Sợi thép/FRP | ||||||
| kích thước | 1.2mm | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| Vỏ bên trong | vật liệu | PE/HDPE | ||||||
| đường kính | 2.0mm | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Bọc thép bên trong | vật liệu | Dây băng nhôm | ||||||
| Bọc thép bên ngoài | vật liệu | Dây băng thép lỏng | ||||||
| Vỏ bên ngoài | vật liệu | PE/HDPE | ||||||
| đường kính | 1.7±0.2mm | |||||||
Màu sợi
| Số lượng sợi8 lõimỗi ống | 1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng một dấu hiệu màu đen. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | trọng lượng | |||||
| 24 lõi đến 42 lõi | 14.0±0.2mm | 150±2kg/km | |||||
| 48core | 14.0±0.2mm | 200±2kg/km | |||||
| 60core | 14.0±0.2mm | 205±2kg/km | |||||
| 72 lõi | 15.5±0.2mm | 210±5kg/km | |||||
| 96 lõi | 17.1±0.2mm | 270±5kg/km | |||||
| 144 lõi | 20.3±0.2mm | 310±5kg/km | |||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Phân tích uốn cong tối thiểu ((mm) | Thời gian ngắn | 20D | |||||
| Độ bền kéo tối thiểu ((N) | Mãi dài | 3000 | |||||
| Độ bền kéo tối thiểu ((N) | Thời gian ngắn | 4000 | |||||
| Min. Trọng lượng nghiền được cho phép (N/100mm) | Mãi dài | 1000 | |||||
| Min. Trọng lượng nghiền được cho phép (N/100mm) | ngắn hạn | 3000 | |||||
| Nhiệt độ hoạt động (°C) | -40 ~ +70 | ||||||
| Nhiệt độ lắp đặt ((°C) | -15 ~ +60 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
