| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYTS |

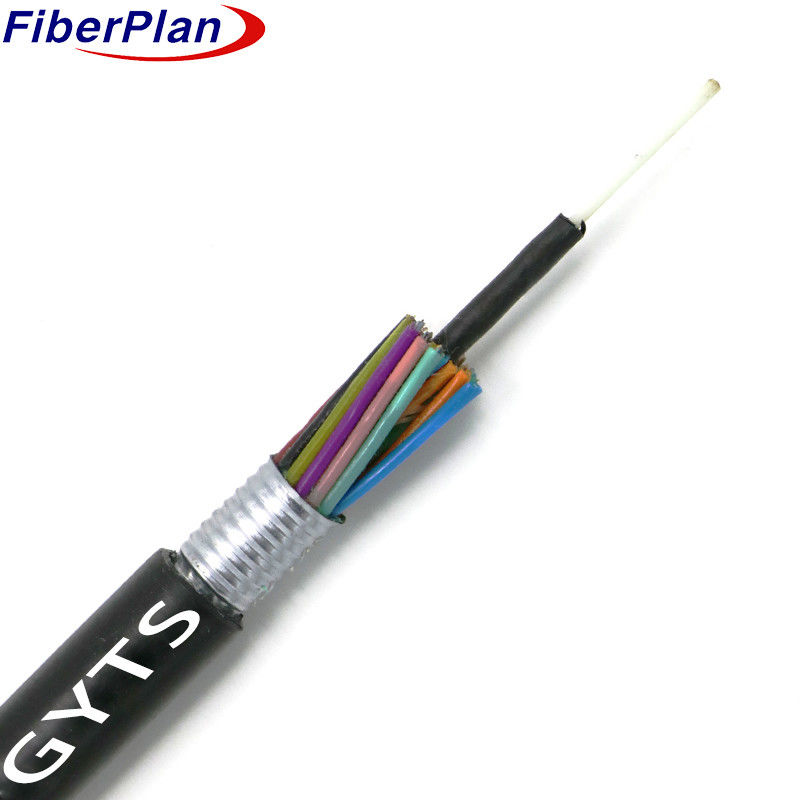

Cáp quang sợi nhiều ống có thép đáng tin cậy GYTS
Mô tả
Cáp bảo vệ cả sợi một chế độ và nhiều chế độ trong một ống lỏng bền, chống nước được làm bằng
Ngoài ra, một sợi thép, được phủ polyethylene cho số lượng sợi cao hơn, củng cố thiết lập.
Sự sắp xếp này, phù hợp chặt chẽ trong một lõi nhỏ gọn bên cạnh các ống và chất lấp nhận sự bảo vệ bổ sung từ một
Cuối cùng, toàn bộ lõi được bảo vệ bởi một lớp phủ PE bao trùm, đảm bảo độ tin cậy hàng đầu và độ bền cao hơn.
bảo vệ chống lại các yếu tố bên ngoài.
Ứng dụng
1 Khả năng phục hồi ngoài trời: Được thiết kế cho việc sử dụng ngoài trời, đảm bảo hiệu suất đáng tin cậy trong các thách thức khác nhau
điều kiện thời tiết ngoài trời.
2 Thiết lập linh hoạt: Cung cấp tính linh hoạt trong các tùy chọn triển khai, phù hợp với các cài đặt trên không hoặc đường ống,
Đáp ứng với các yêu cầu cài đặt khác nhau.
3 Khả năng thích nghi truyền thông: Hỗ trợ truyền dữ liệu liền mạch cho cả truyền đường dài và địa phương
mạng khu vực, chứa các thiết lập truyền thông khác nhau trên các khoảng cách khác nhau.
Đặc điểm
1 Hiệu suất thích nghi: Đảm bảo hoạt động nhất quán trong nhiệt độ và căng thẳng cơ học khác nhau,
đảm bảo độ tin cậy trong nhiều môi trường khác nhau.
2 Xây dựng vững chắc: Các ống lỏng có độ bền cao chống thủy phân đảm bảo độ bền, ngay cả trong nước ẩm
điều kiện.
3 Bảo vệ sợi: Các hợp chất đặc biệt bên trong ống có hiệu quả bảo vệ sợi bị bao bọc khỏi tiềm năng
thiệt hại.
4 Cân bằng sức mạnh và tính linh hoạt: cân bằng khả năng chống nghiền, linh hoạt và bảo vệ UV từ lớp phủ PE,
đảm bảo độ bền chống lại áp lực bên ngoài.
5 Thiết kế kín nước: Sử dụng các biện pháp như một dây thép thành viên sức mạnh trung tâm, chất kết hợp điền bên trong
ống và lõi cáp, và một lớp PSP, duy trì tính toàn vẹn không thấm nước và tăng khả năng chống ẩm.
Chi tiết xây dựng cáp
| Số lượng sợi | 2~144 lõi | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | Vật liệu | Sợi thép/FRP/FRP với vỏ PE | ||||||
| kích thước | 1.5mm~2.0mm | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| Bộ giáp | Vật liệu | Dây băng thép lỏng | ||||||
| Vỏ bên ngoài | vật liệu | PE,HDPE | ||||||
| đường kính | 8.0±0.2mm | |||||||
Màu sợi
|
Số sợi 8 lõimỗiống |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng một dấu hiệu màu đen. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | trọng lượng | |||||
| 2 lõi đến 60 lõi | 8.0±0.2mm | 115±2kg/km | |||||
| 72 lõi | 10.4±0.2mm | 120±4kg/km | |||||
| 96 lõi | 12.4±0.3mm | 180±5kg/km | |||||
| 144 lõi | 14.4±0.4mm | 245±5kg/km | |||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Min cong Xanh ((mm) |
Thời gian ngắn | 20D | |||||
| Min cho phép Độ bền kéo ((N) |
Mãi dài | 600 | |||||
| Min cho phép Độ bền kéo ((N) |
Thời gian ngắn | 1500 | |||||
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 300 | |||||
| Trọng lượng nghiền nát (N/100mm) | ngắn hạn | 1000 | |||||
| Hoạt động nhiệt độ (°C) |
-40 ~ +70 | ||||||
| Cài đặt nhiệt độ ((°C) |
-20 ~ +60 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.2 | 9.2±0.2 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.6 | 10.4±0.6 | ---- | ---- | ---- | |
| Mở số (NA) | ---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
