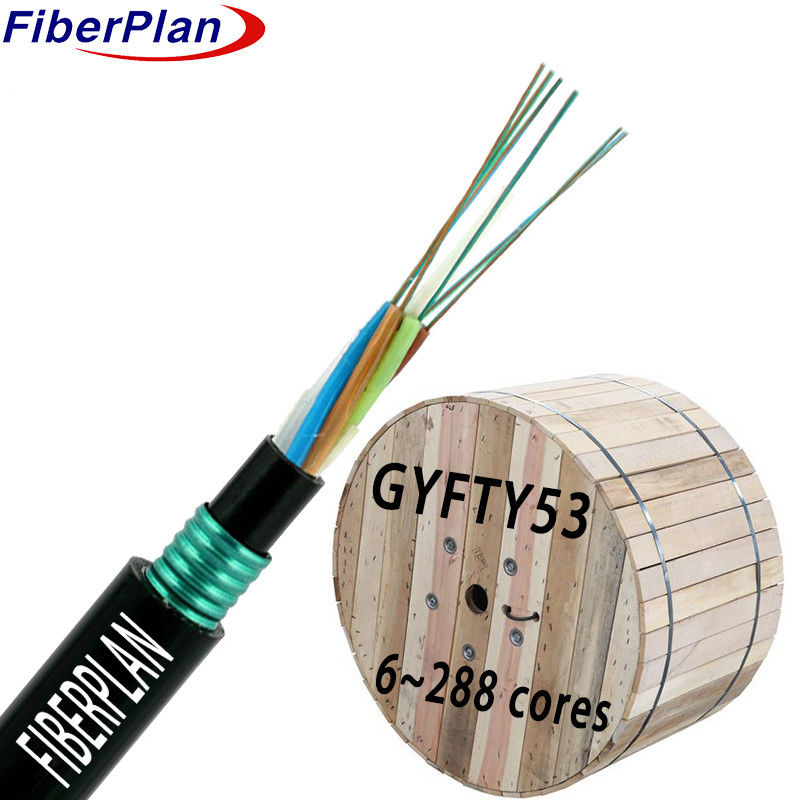

GYFTY53 Cáp chôn trực tiếp cho sử dụng ngoài trời với bảo vệ chống gặm nhấm
Mô tả
Các sợi quang được bao bọc trong một ống nhựa bền cao được lấp đầy bằng một hợp chất chống nước.
Nhựa cáp tăng cường (FRP) hoạt động như một thành phần sức mạnh dielectric, có khả năng được phủ bằng polyethylene cho cáp
xung quanh lõi này, ống và chất lấp được sắp xếp phức tạp, tạo thành một hình tròn nhỏ gọn
Để bảo vệ chống lại sự thâm nhập của nước, lõi cáp được bảo vệ bằng băng ngăn nước và một PE mỏng bên trong
Cuối cùng, một lớp PSP được áp dụng theo chiều dọc trên lớp bên trong, hoàn thành cáp với một PE bên ngoài
vỏ để bảo vệ thêm.
Ứng dụng
1 Được thiết kế cho việc phân phối ngoài trời và ứng dụng chôn cất trực tiếp, đảm bảo hiệu suất mạnh mẽ trong những thách thức
điều kiện ngoài trời.
2 Được thiết kế đặc biệt cho các hệ thống truyền tải điện thân, cung cấp hiệu quả và độ tin cậy trong nhiều lĩnh vực khác nhau.
thiết lập mạng.
3 Lý tưởng cho truy cập và mạng cục bộ trong môi trường nhiễu điện từ cao, giảm thiểu tín hiệu
sự gián đoạn liên lạc ổn định.
Đặc điểm
1 Hiệu suất cơ khí và nhiệt độ mạnh mẽ: Nó vượt trội trong việc chịu đựng nhiệt độ khác nhau và
áp lực, đảm bảo hoạt động nhất quán.
2 Ống lỏng có độ bền cao chống thủy phân: Ống này được thiết kế đặc biệt để chịu được độ ẩm liên quan
Thiệt hại, đảm bảo độ bền ngay cả trong môi trường ẩm.
3 Khối chứa ống đặc biệt: Bảo vệ các sợi tinh tế, đảm bảo tuổi thọ và chức năng tối ưu của chúng.
4 Cân bằng chống nghiền với tính linh hoạt: Cáp đạt được sự cân bằng giữa chống nghiền trong khi
cũng đủ linh hoạt cho các cài đặt đa năng.
5 Lấp đầy hoàn toàn ống lỏng và lõi cáp bằng hợp chất lấp đầy: Mỗi inch của ống và lõi được lấp đầy
với hợp chất bảo vệ, tăng cường độ bền tổng thể.
6 Lớp PSP Tăng khả năng chống ẩm: Lớp Polyethylene Terephthalate đóng vai trò như một tấm chắn bổ sung chống lại
độ ẩm, tăng khả năng phục hồi của cáp chống lại điều kiện ẩm.
Chi tiết cấu trúc
| Số lượng sợi | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Số ống | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Sợi mỗi ống | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Cây nhồi | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Chiều kính ống lỏng (± 0,1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Độ kính bên trong vỏ (± 0,2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Chiều kính bên ngoài (± 0,5mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Độ dày của đường kính ngoài (± 0,1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ống lỏng | Vật liệu | PBT | Màu sắc | Phạm vi tiêu chuẩn | |||
| Dây nhồi | Vật liệu | PP | Màu sắc | Màu đen | |||
| Lấp ống | Vật liệu | Hợp chất điền | |||||
| Thành viên sức mạnh trung tâm | Vật liệu | FRP | Chiều kính | 2.0mm | |||
| Hệ thống chặn nước | Vật liệu | Dải băng ngăn nước / Gel điền | |||||
| dây cắt | Qty | 2pcs | Màu sắc | Màu trắng | |||
| Vỏ bên trong | Vật liệu | PE | Màu sắc | Màu đen | |||
| Bộ giáp | Vật liệu | Dây băng thép lỏng | |||||
| Vỏ bên ngoài | Vật liệu | PE | Màu sắc | Màu đen | |||
Hiệu suất cơ khí và môi trường
| Sức kéo | Mãi dài (n) | 1000N | |||||
| Thời gian ngắn (n) | 3000N | ||||||
| Trọng lượng nghiền nát | Mãi dài | 3000N/100mm | |||||
| Thời gian ngắn | 1000N/100mm | ||||||
| Phân tích uốn cong | Động lực | 20D | |||||
| Chế độ tĩnh | 10D | ||||||
| Nhiệt độ lắp đặt | -10°C+60°C | ||||||
| Nhiệt độ lưu trữ | -40°C+70°C | ||||||
Đặc điểm của sợi
| Loại sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Điều kiện | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Sự suy giảm | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Chiều kính lớp phủ | Ừm. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Chiều kính lớp phủ | Ừm. | 242±3 | 242±3 | 242±3 | |||
