| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | ASU (ADSS nhỏ) |

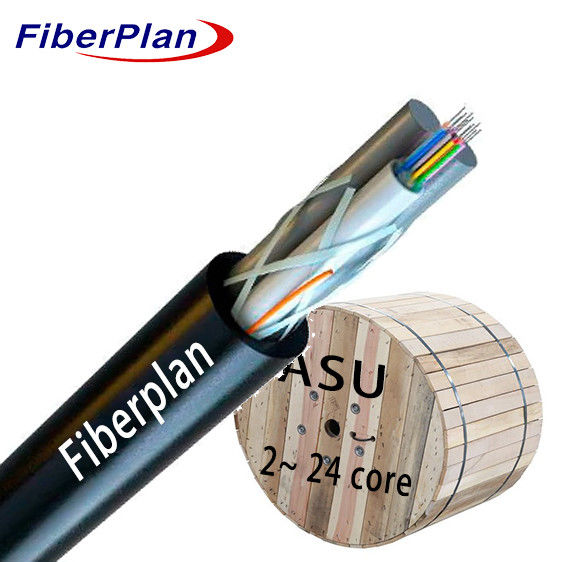

Cáp quang sợi ASU
Mô tả
Cáp quang sợi ASU này nổi bật như một giải pháp được tìm kiếm trong các mạng quang FTTH, chủ yếu cho
Thiết kế phẳng được thiết kế kỹ lưỡng.
Thiết kế của nó không chỉ về niềm vui
ctionality cũng về hiệu quả chi phí. Với chi phí lắp đặt và bảo trì thấp hơn, nó duy trì
cân bằng giữa độ tin cậy và tính khả thi kinh tế.
Ngoài ra, nó kết hợp hai thành phần được chế tạo đặc biệt để
làm cho việc neo và treo dây thừng dễ dàng hơn, tăng cường khả năng phục hồi và ổn định của nó trong mạng lưới phức tạp
cấu hình orc.
Ứng dụng
1 Chuyển đổi phân phối ngoài trời: Được thiết kế để triển khai trong môi trường ngoài trời, cho thấy khả năng phục hồi và
phù hợp với các điều kiện thời tiết khác nhau và các yếu tố bên ngoài.
3 Khả năng truyền tải điện thân: Có khả năng xử lý các yêu cầu của truyền tải điện thân
hệ thống, cho thấy độ bền và hiệu quả trong quản lý truyền tải công suất cao trong phạm vi rộng
mạng.
4 Khả năng thích nghi nhiễu điện từ cao: Thích hợp cho truy cập và mạng cục bộ ở các vị trí có nhiễu điện từ cao
nhiễu điện từ, ngụ ý khả năng giảm thiểu sự nhạy cảm với nhiễu và duy trì
liên lạc ổn định ngay cả trong môi trường điện từ khó khăn.
Đặc điểm
1 Hiệu suất cơ khí và nhiệt độ mạnh mẽ: Chức năng đáng tin cậy trên các phạm vi nhiệt độ và
mức độ căng thẳng cơ học để hoạt động nhất quán.
2 ống lỏng có độ bền cao chống thủy phân: cấu trúc ống bền chống thủy phân, đảm bảo
tuổi thọ lâu dài ngay cả trong vùng dễ bị ẩmChuyên gia.
3 Bảo vệ sợi: ống chuyên dụng lấp đầy sợi, đảm bảo bảo vệ thiết yếu cho
tuổi thọ.
4 Kháng nghiền và linh hoạt: Khả năng chống áp suất cân bằng với tính linh hoạt, lý tưởng cho các cài đặt đa năng.
5 Loose Tube Filling Compound: Tăng cường tính bảo vệ của ống lỏng, tăng cường cáp chống lại
các yếu tố môi trường.
6 100% Cấp đầy lõi cáp: Cấp đầy đầy lõi cáp đảm bảo bảo vệ toàn diện, bảo vệ
chống lại các yếu tố bên ngoài trong thời gian dài.
Chi tiết xây dựng cáp
| Số lượng sợi | 2-12 lõi | |||||||
| Rào cản độ ẩm | Dây ngăn băng | |||||||
| Các ống lỏng và các phần tử lấp đầy | vật liệu | PBT | ||||||
| đường kính | 2.2mmF±0.1mm | |||||||
| Thành viên sức mạnh trung tâm | vật liệu | FRP | ||||||
| kích thước | 2.0mm±0.2mm | |||||||
| Vòng tròn | 50m~150m | |||||||
| Chiều kính tổng thể của cáp | 8.0mm±0.5mm | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Vỏ bên ngoài | vật liệu | PE | ||||||
| đường kính | 1.8±0.2mm | |||||||
| Trọng lượng cáp trên km | 60kg/km | |||||||
Màu sợi
|
Số lượng sợi 12 lõi mỗi ống |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng dấu vết màu đen. Đối với màu đen không cần dấu vết màu đen, sẽ sử dụng màu tự nhiên thay thế. | ||||||
Cáp Đặc điểm cơ học
| Các mục | Mô tả | ||||||
| Nhiệt độ lắp đặt ((°C) | -15 ~ +60 | ||||||
| Nhiệt độ hoạt động (°C) | -40 ~ +70 | ||||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| ngắn hạn | 20D | ||||||
| Độ bền kéo được phép ((N) | Mãi dài | 600 | |||||
| ngắn hạn | 1500 | ||||||
| Trọng lượng nghiền ((N/100mm) | Mãi dài | 300 | |||||
| ngắn hạn | 1000 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.3 | 9.2±0.3 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.5 | 10.4±0.5 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
