| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYFTA53 |

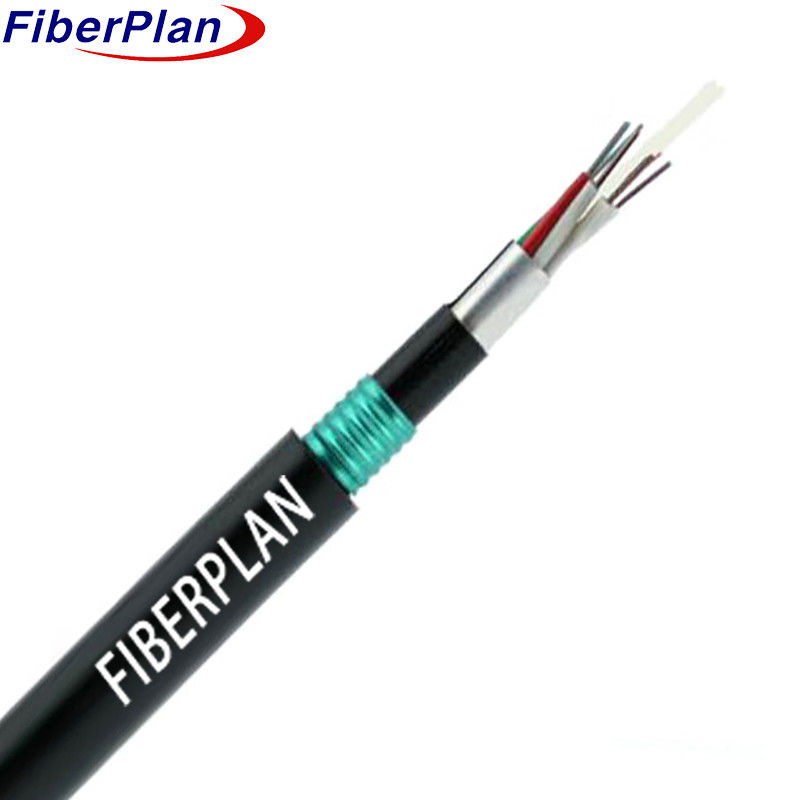

Cáp bọc thép ngoài trời mô-đun cao ống nhựa lỏng GYFTA53
Mô tả
Các sợi 250μm được đặt trong một ống nhựa lỏng có modulus cao chứa một hợp chất chống nước.
Một lõi FRP phi kim loại phục vụ như là thành viên sức mạnh trung tâm, xung quanh đó các ống và chất lấp
Một lớp APL bảo vệ lõi khỏi nước, tiếp theo là một PE mỏng
vỏ bên trong. vải Kevlar tăng cường độ bền kéo, được phủ bởi một lớp PSP và hoàn thành với một PE bên ngoài
vỏ.
Ứng dụng
1 Lý tưởng cho việc triển khai ngoài trời, bao gồm cả các thiết bị chôn cất trực tiếp.
2 Thích hợp cho hệ thống truyền tải điện thân xe.
3 Được thiết kế cho truy cập và mạng cục bộ trong các khu vực nhiễu điện từ cao.
Đặc điểm
1 Khả năng chịu nhiệt độ và cơ học tuyệt vời.
2 Một hợp chất đặc biệt để lấp ống đảm bảo bảo vệ các sợi quan trọng.
3 Cân bằng nghiền nát kháng cự với sự linh hoạt.
4 Lớp PSP tăng khả năng chống ẩm để tăng độ bền.
Chi tiết cấu trúc
| Số lượng sợi | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Số ống | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Sợi mỗi ống | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Cây nhồi | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Chiều kính ống lỏng (± 0,1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Độ kính bên trong vỏ (± 0,2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Chiều kính bên ngoài (± 0,5mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Độ dày của đường kính ngoài (± 0,1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ống lỏng | Vật liệu | PBT | Màu sắc | Phạm vi tiêu chuẩn | |||
| Dây nhồi | Vật liệu | PP | Màu sắc | Màu đen | |||
| Lấp ống | Vật liệu | Hợp chất điền | |||||
| Thành viên sức mạnh trung tâm | Vật liệu | FRP | Chiều kính | 2.0mm | |||
| Hệ thống chặn nước | Vật liệu | Dải băng ngăn nước / Gel điền | |||||
| dây cắt | Qty | 2pcs | Màu sắc | Màu trắng | |||
| Vỏ bên trong | Vật liệu | PE | Màu sắc | Màu đen | |||
| Bộ giáp | Vật liệu | Dây băng thép lỏng | |||||
| Vỏ bên ngoài | Vật liệu | PE | Màu sắc | Màu đen | |||
Hiệu suất cơ khí và môi trường
| Sức kéo | Mãi dài (n) | 1000N | |||||
| Thời gian ngắn (n) | 3000N | ||||||
| Trọng lượng nghiền nát | Mãi dài | 3000N/100mm | |||||
| Thời gian ngắn | 1000N/100mm | ||||||
| Phân tích uốn cong | Động lực | 20D | |||||
| Chế độ tĩnh | 10D | ||||||
| Nhiệt độ lắp đặt | -10°C+60°C | ||||||
| Nhiệt độ lưu trữ | -40°C+70°C | ||||||
Đặc điểm của sợi
| Loại sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Điều kiện | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Sự suy giảm | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Chiều kính lớp phủ | Ừm. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Chiều kính lớp phủ | Ừm. | 242±3 | 242±3 | 242±3 | |||
