Cáp quang ngoài trời
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYFTA53 |

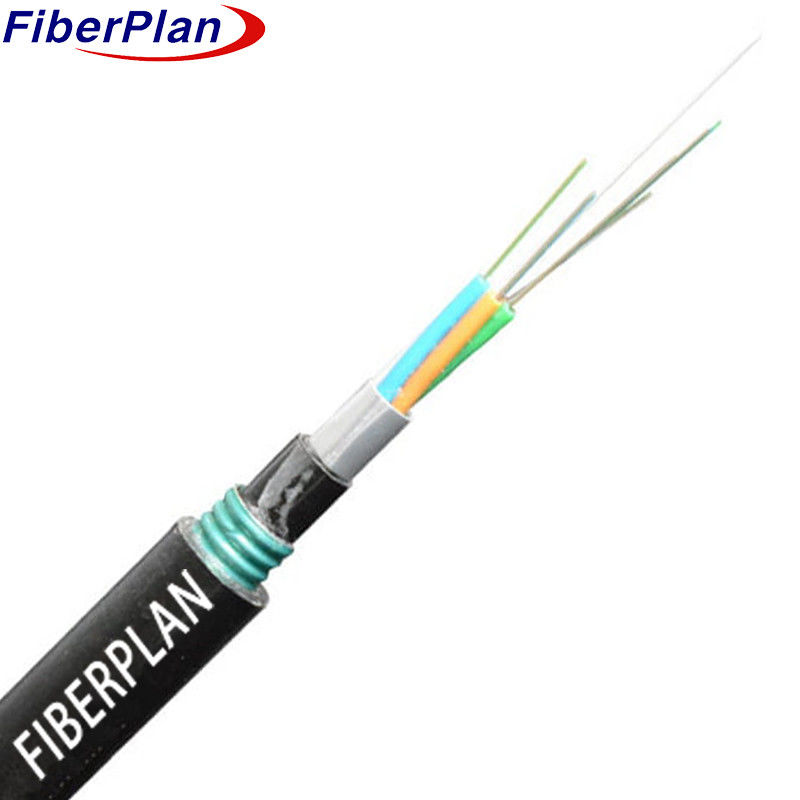

12C SM MM G652D Cáp quang sợi đa chế độ ngoài trời chôn trực tiếp GYFTA53
Mô tả
Cáp sợi quang này sử dụng một thiết kế ống lỏng, mạnh mẽ để chứa sợi 250μm trong một mô-
Các ống này được lấp đầy với một hợp chất chống nước và được bao quanh bởi một FRP không kim loại
Các ống và chất lấp xung quanh lõi này tạo thành một cấu trúc cáp nhỏ gọn.
Để bảo vệ chống lại sự xâm nhập của nước, một Aluminium Polyethylene Laminate (APL) được dán quanh dây cáp
Sau đó thêm một lớp lót PE mỏng bên trong, được củng cố bằng một lớp vải kevlar để tăng nhiệt độ.
Khung cuối cùng của cáp bao gồm một PSP áp dụng theo chiều dọc để chống ẩm và nó là
được bao bọc trong vỏ bên ngoài PE để bảo vệ tổng thể.
Ứng dụng
1 Lý tưởng cho việc triển khai ngoài trời, bao gồm cả các thiết bị chôn cất trực tiếp.
2 Thích hợp cho hệ thống truyền tải điện thân xe.
3 Được thiết kế cho truy cập và mạng cục bộ trong các khu vực nhiễu điện từ cao.
Đặc điểm
1 Hiệu suất cơ học và nhiệt độ mạnh mẽ, đảm bảo độ tin cậy trong các điều kiện khác nhau.
2 Một hợp chất đặc biệt để lấp ống bảo vệ các sợi rất quan trọng.
3 Cân bằng sức đề kháng nghiền nát với sự linh hoạt cho việc lắp đặt đa năng.
Ứng dụng PSP tăng cường khả năng chống ẩm, tăng độ bền của cáp.
Chi tiết cấu trúc
| Số lượng sợi | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Số ống | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Sợi mỗi ống | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Cây nhồi | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Chiều kính ống lỏng (± 0,1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Độ kính bên trong vỏ (± 0,2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Chiều kính bên ngoài (± 0,5mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Độ dày của đường kính ngoài (± 0,1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ống lỏng | Vật liệu | PBT | Màu sắc | Phạm vi tiêu chuẩn | |||
| Dây nhồi | Vật liệu | PP | Màu sắc | Màu đen | |||
| Lấp ống | Vật liệu | Hợp chất điền | |||||
| Thành viên sức mạnh trung tâm | Vật liệu | FRP | Chiều kính | 2.0mm | |||
| Hệ thống chặn nước | Vật liệu | Dải băng ngăn nước / Gel điền | |||||
| dây cắt | Qty | 2pcs | Màu sắc | Màu trắng | |||
| Vỏ bên trong | Vật liệu | PE | Màu sắc | Màu đen | |||
| Bộ giáp | Vật liệu | Dây băng thép lỏng | |||||
| Vỏ bên ngoài | Vật liệu | PE | Màu sắc | Màu đen | |||
Hiệu suất cơ khí và môi trường
| Sức kéo | Mãi dài (n) | 1000N | |||||
| Thời gian ngắn (n) | 3000N | ||||||
| Trọng lượng nghiền nát | Mãi dài | 3000N/100mm | |||||
| Thời gian ngắn | 1000N/100mm | ||||||
| Phân tích uốn cong | Động lực | 20D | |||||
| Chế độ tĩnh | 10D | ||||||
| Nhiệt độ lắp đặt | -10°C+60°C | ||||||
| Nhiệt độ lưu trữ | -40°C+70°C | ||||||
Đặc điểm của sợi
| Loại sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Điều kiện | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Sự suy giảm | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Chiều kính lớp phủ | Ừm. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Chiều kính lớp phủ | Ừm. | 242±3 | 242±3 | 242±3 | |||
