| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYFTY53 |

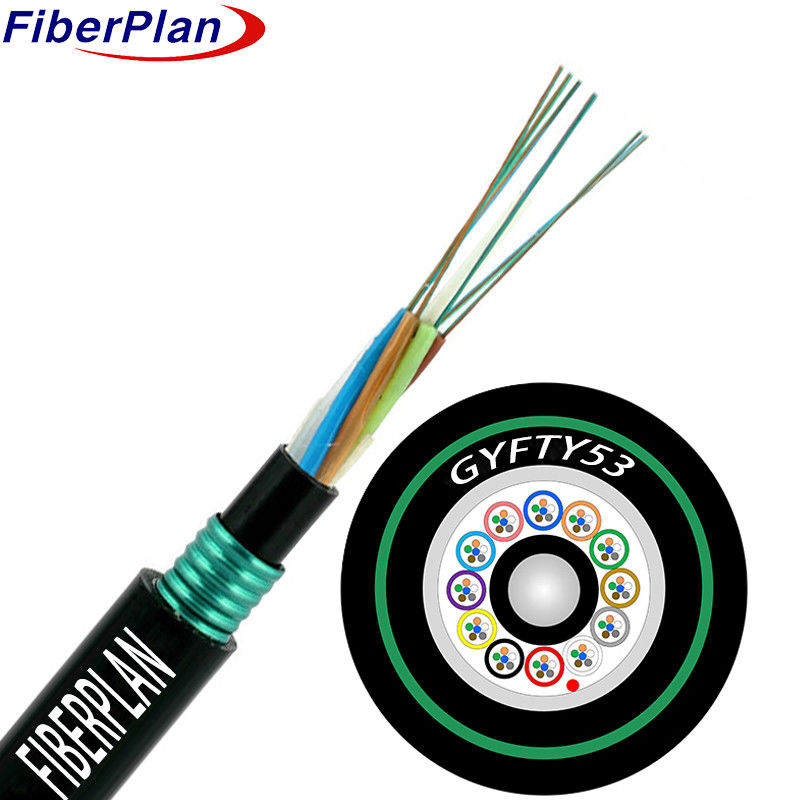

Sử dụng ngoài trời với bảo vệ chống gặm nhấm cho chôn cất trực tiếp GYFTY53
Mô tả
Cấu trúc cáp bao gồm các sợi được đặt trong một ống nhựa bền cao, chứa một hợp chất chống nước.
Ở lõi, một nhựa được củng cố bằng sợi (FRP), đôi khi được bao bọc trong polyethylene (PE) cho các cáp có số lượng sợi cao,
Các ống và chất lấp được bọc xung quanh thành viên độ bền này, tạo thành một
Nó được bảo vệ khỏi sự xâm nhập của nước bởi một băng ngăn chặn nước, được bao phủ bằng một
Sau đó, một lớp PSP được áp dụng theo chiều dọc trên vỏ bên trong, và cáp được hoàn thành
được phủ bằng lớp phủ ngoài PE để bảo vệ thêm.
Ứng dụng
★ Được thiết kế để phân phối ngoài trời và chôn trực tiếp, đảm bảo độ bền trong các điều kiện khác nhau.
★ Được thiết kế cho các hệ thống truyền tải điện thân, tối ưu hóa hiệu quả truyền năng lượng.
★ Lý tưởng cho truy cập và mạng cục bộ trong các khu vực có nhiễu điện từ cao, đảm bảo kết nối đáng tin cậy
giữa những môi trường đầy thách thức.
Đặc điểm
1 Độ bền cơ học mạnh mẽ và ổn định nhiệt độ.
2 Xây dựng ống lỏng bền cao chống thủy phân.
3 Bảo vệ sợi quan trọng được đảm bảo bởi một hợp chất lấp ống chuyên dụng.
4 Cân bằng chống nghiền với sự linh hoạt để sử dụng đa năng.
5 Trọng cáp đầy đủ với hợp chất lỏng lỏng để bảo vệ tốt hơn.
6 lớp PSP tăng cường khả năng chống ẩm để tăng độ bền.
Chi tiết cấu trúc
| Số lượng sợi | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Số ống | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Sợi mỗi ống | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Cây nhồi | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Chiều kính ống lỏng (± 0,1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Độ kính bên trong vỏ (± 0,2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Chiều kính bên ngoài (± 0,5mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Độ dày của đường kính ngoài (± 0,1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ống lỏng | Vật liệu | PBT | Màu sắc | Phạm vi tiêu chuẩn | |||
| Dây nhồi | Vật liệu | PP | Màu sắc | Màu đen | |||
| Lấp ống | Vật liệu | Hợp chất điền | |||||
| Thành viên sức mạnh trung tâm | Vật liệu | FRP | Chiều kính | 2.0mm | |||
| Hệ thống chặn nước | Vật liệu | Dải băng ngăn nước / Gel điền | |||||
| dây cắt | Qty | 2pcs | Màu sắc | Màu trắng | |||
| Vỏ bên trong | Vật liệu | PE | Màu sắc | Màu đen | |||
| Bộ giáp | Vật liệu | Dây băng thép lỏng | |||||
| Vỏ bên ngoài | Vật liệu | PE | Màu sắc | Màu đen | |||
Hiệu suất cơ khí và môi trường
| Sức kéo | Mãi dài (n) | 1000N | |||||
| Thời gian ngắn (n) | 3000N | ||||||
| Trọng lượng nghiền nát | Mãi dài | 3000N/100mm | |||||
| Thời gian ngắn | 1000N/100mm | ||||||
| Phân tích uốn cong | Động lực | 20D | |||||
| Chế độ tĩnh | 10D | ||||||
| Nhiệt độ lắp đặt | -10°C+60°C | ||||||
| Nhiệt độ lưu trữ | -40°C+70°C | ||||||
Đặc điểm của sợi
| Loại sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Điều kiện | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Sự suy giảm | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Chiều kính lớp phủ | Ừm. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Chiều kính lớp phủ | Ừm. | 242±3 | 242±3 | 242±3 | |||
