| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYTY53 |

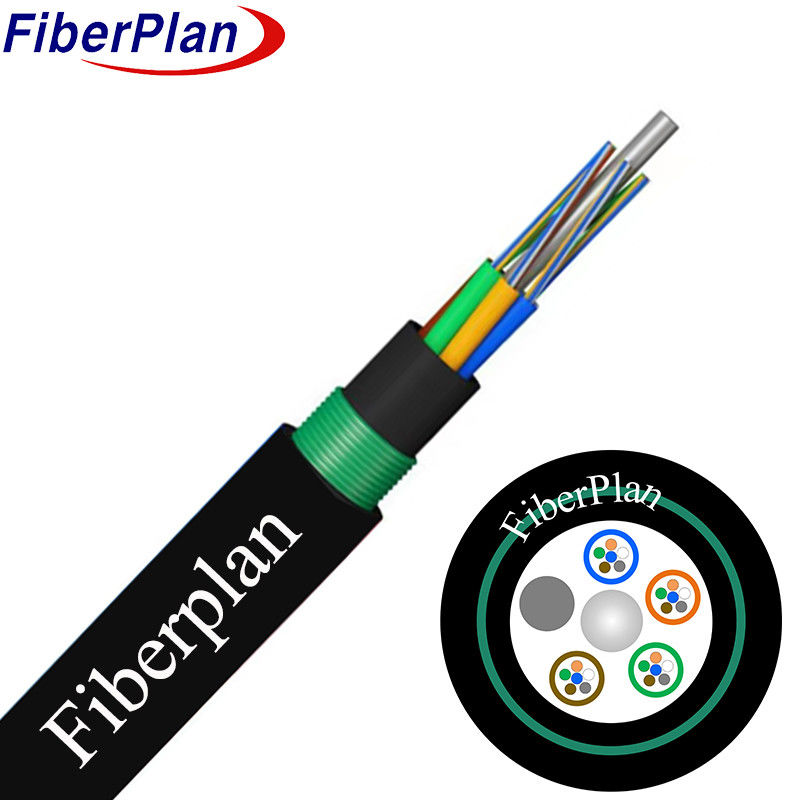

Đeo giáp hai lớp cao độ bền mạnh GYTY53
Mô tả
Các cấu hình cáp liên quan đến sợi được đặt trong một ống linh hoạt làm bằng nhựa cao độ bền, đầy
được đặt ở lõi là một dây thép, đôi khi được phủ bằng polyeth-
ylen (PE) cho các cáp có số sợi cao hơn, phục vụ như một thành viên sức mạnh kim loại.
Để bảo vệ chống lại nước, dây cáp
lõi được lấp đầy với hợp chất điền và được bao phủ bởi một lớp PE bên trong mỏng.
áp dụng theo chiều dọc trên vỏ bên trong, hoàn thành cáp bằng vỏ bên ngoài PE bảo vệ.
Ứng dụng
Được thiết kế để phân phối ngoài trời, đảm bảo độ bền trong nhiều điều kiện khác nhau.
2 Tương thích với các thiết bị không khí, ống dẫn và chôn trực tiếp.
3 Được thiết kế cho cả hai nhu cầu truyền thông đường dài và mạng khu vực địa phương.
Đặc điểm
1 Sức mạnh cơ học tuyệt vời và khả năng chống nhiệt độ.
2 Xây dựng ống lỏng bền cao chống thủy phân.
3 Hợp chất lấp ống đặc biệt đảm bảo bảo vệ sợi quan trọng.
4 Cân bằng chống nghiền với sự linh hoạt để sử dụng đa năng.
5 Đảm bảo độ kín nước thông qua nhiều biện pháp:
* Sức mạnh trung tâm được cung cấp bởi dây thép.
* Lấp đầy lõi cáp hoàn chỉnh bằng hợp chất lấp đầy ống lỏng.
* Rào cản độ ẩm APL.
* Lớp PSP để tăng khả năng chống ẩm.
* Vật liệu chống nước để bảo vệ thêm.
Chi tiết cấu trúc
| Số lượng sợi | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Số ống | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Sợi mỗi ống | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Cây nhồi | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Độ kính ống lỏng (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Độ kính bên trong vỏ (± 0,2mm) | 7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Độ kính bên ngoài (± 0,5 mm) | 12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Độ dày đường kính ngoài (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ống lỏng | Vật liệu | PBT | Màu sắc | Phạm vi tiêu chuẩn | |||
| Dây nhồi | Vật liệu | PP | Màu sắc | Màu đen | |||
| Lấp ống | Vật liệu | Hợp chất điền | |||||
| Thành viên sức mạnh trung tâm | Vật liệu | FRP | Chiều kính | 2.0mm | |||
| Hệ thống chặn nước | Vật liệu | Dải băng ngăn nước / Gel điền | |||||
| dây cắt | Qty | 2pcs | Màu sắc | Màu trắng | |||
| Vỏ bên trong | Vật liệu | PE | Màu sắc | Màu đen | |||
| Bộ giáp | Vật liệu | Dây băng thép lỏng | |||||
| Vỏ bên ngoài | Vật liệu | PE | Màu sắc | Màu đen | |||
Hiệu suất cơ khí và môi trường
| Sức kéo | Mãi dài (n) | 1000N | |||||
| Thời gian ngắn (n) | 3000N | ||||||
| Trọng lượng nghiền nát | Mãi dài | 3000N/100mm | |||||
| Thời gian ngắn | 1000N/100mm | ||||||
| Phân tích uốn cong | Động lực | 20D | |||||
| Chế độ tĩnh | 10D | ||||||
| Nhiệt độ lắp đặt | -10°C+60°C | ||||||
| Nhiệt độ lưu trữ | -40°C+70°C | ||||||
Đặc điểm của sợi
| Loại sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Điều kiện | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Sự suy giảm | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Chiều kính lớp phủ | Ừm. | 125±0.5 | 125±0.5 | 125±0.5 | |||
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Chiều kính lớp phủ | Ừm. | 242±6 | 242±6 | 242±6 | |||
