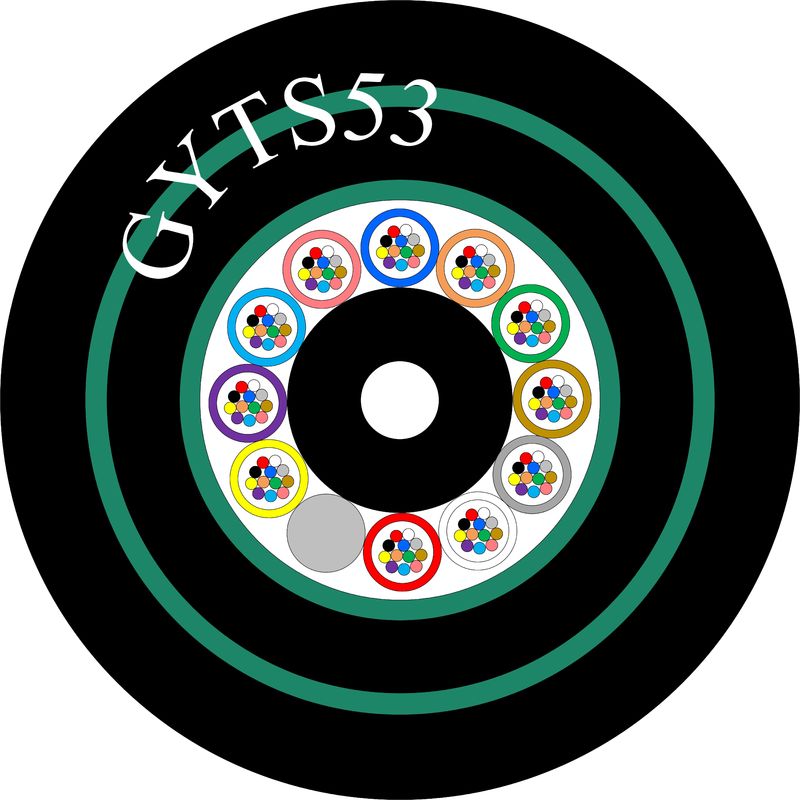

GYTS53 ngoài trời sợi quang trực tiếp chôn cất cáp lớp ống lỏng
Mô tả
Các sợi nằm bên trong các ống nhựa có mô-đun cao, được tăng cường với một hợp chất chống nước.
Trung tâm, một sợi thép có thể được phủ bằng polyethylene cho các biến thể có hàm lượng sợi cao
Các ống và chất lấp này bao gồm thành phần sức mạnh, tạo thành một bộ phận tròn, nhỏ gọn.
Để bảo vệ chống nước, lõi được lấp đầy với một hợp chất bảo vệ và được bao bọc trong một lớp PE mỏng bên trong.
Sau khi áp dụng PSP (Polyethylene Terephthalate), cáp được hoàn thành bằng lớp vỏ ngoài PE.
Ứng dụng
* Tùy chỉnh cho việc triển khai ngoài trời, thành thạo trong việc chịu đựng các điều kiện môi trường đa dạng.
* Khả năng tương thích đa năng cho phép sử dụng trong các cài đặt trên không, ống dẫn và chôn cất trực tiếp.
* Được thiết kế cho cả truyền thông đường dài và kết nối mạng khu vực địa phương, cung cấp khả năng thích nghi cho
yêu cầu truyền thông khác nhau trong môi trường ngoài trời.
Đặc điểm
1 Hiệu suất cơ học và nhiệt độ mạnh mẽ: Sức mạnh và độ bền mạnh mẽ qua nhiệt độ để hoạt động đáng tin cậy.
2 ống lỏng có độ bền cao chống thủy phân: ống bền bảo vệ các thành phần khỏi bị hư hỏng do thủy phân.
3 Hợp chất lấp ống đặc biệt: Hợp chất đặc biệt làm tăng độ bền và hiệu suất của sợi.
4 Chống nghiền & linh hoạt: cân bằng khả năng chịu áp lực với khả năng thích nghi cài đặt
5 Các biện pháp thiết kế kín nước:
* Thép dây trung tâm sức mạnh thành viên
* Lấp đầy hoàn toàn các ống và lõi cáp
* Rào cản độ ẩm APL
* PSP chống ẩm
* Vật liệu ngăn nước
Chi tiết xây dựng cáp
| Số lượng sợi | 12-144 lõi | |||||||
| Sợi dây nhét | 4-0 | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | vật liệu | Sợi thép/FRP | ||||||
| kích thước | 1.3mm | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| Vỏ bên trong | vật liệu | PE/HDPE | ||||||
| đường kính | 2.0mm | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Bọc thép bên trong | vật liệu | Dây băng nhôm | ||||||
| Bọc thép bên ngoài | vật liệu | Dây băng thép lỏng | ||||||
| Vỏ bên ngoài | vật liệu | PE/HDPE | ||||||
| đường kính | 1.7±0,1mm | |||||||
Màu sợi
| Số lượng sợi8 lõimỗi ống | 1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng một dấu hiệu màu đen. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | trọng lượng | |||||
| 24 lõi đến 42 lõi | 14.0±0.4mm | 150±4kg/km | |||||
| 48core | 14.0±0.4mm | 200±4kg/km | |||||
| 60core | 14.0±0.4mm | 205±4kg/km | |||||
| 72 lõi | 15.5±0.4mm | 210±4kg/km | |||||
| 96 lõi | 17.1±0,4mm | 270±4kg/km | |||||
| 144 lõi | 20.3±0.4mm | 310±4kg/km | |||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Phân tích uốn cong tối thiểu ((mm) | Thời gian ngắn | 20D | |||||
| Độ bền kéo tối thiểu ((N) | Mãi dài | 3000 | |||||
| Độ bền kéo tối thiểu ((N) | Thời gian ngắn | 4000 | |||||
| Min. Trọng lượng nghiền được cho phép (N/100mm) | Mãi dài | 1000 | |||||
| Min. Trọng lượng nghiền được cho phép (N/100mm) | ngắn hạn | 3000 | |||||
| Nhiệt độ hoạt động (°C) | -40 ~ +70 | ||||||
| Nhiệt độ lắp đặt ((°C) | -15 ~ +60 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
