| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYTC8S |

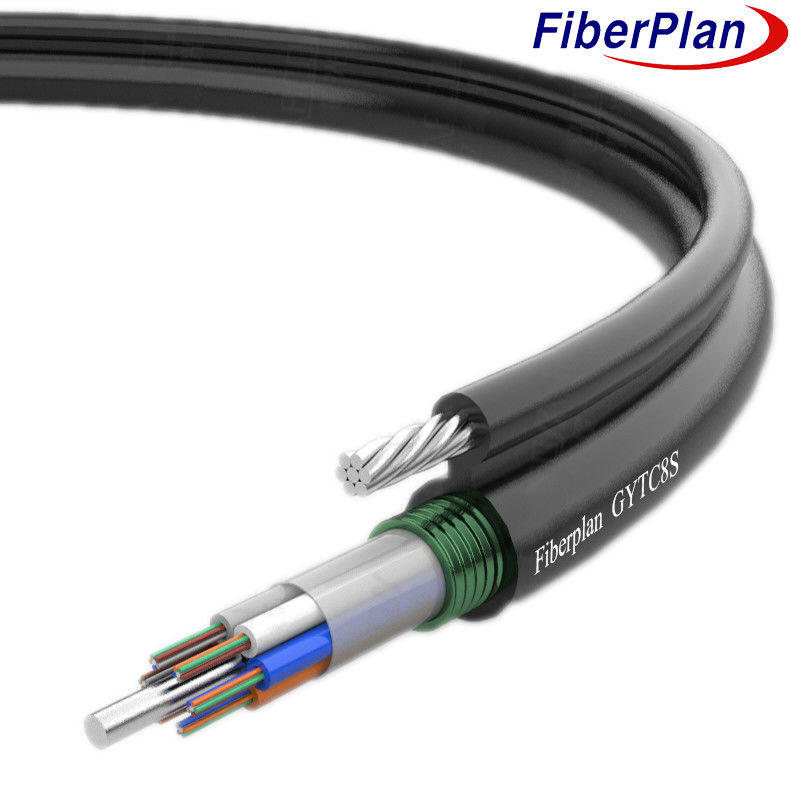

Cáp quang tự nâng hiệu suất cao hình 8 GYTC8S
Mô tả
Cáp này chứa các sợi trong một ống nhựa lỏng có mô-đun cao được lấp đầy bằng hợp chất chống nước.
Sợi dây ở lõi tăng cường sức mạnh. ống và chất lấp bị mắc kẹt xung quanh nó, tạo thành một cáp tròn nhỏ gọn.
Sau khi áp dụng PSP xung quanh lõi, phần này, cùng với hỗ trợ dây xích, được bao bọc trong
Một lớp vỏ polyethylene (PE), tạo ra một cấu trúc hình 8.
tất cả, cáp này cung cấp hiệu suất đáng tin cậy trong các thiết lập như vậy.
Ứng dụng
1 Lý tưởng cho các thiết bị trên không và đường ống, phù hợp với các phương pháp cụ thể này.
2 Được thiết kế để phân phối ngoài trời, đảm bảo khả năng phục hồi trong nhiều môi trường khác nhau.
3 Hỗ trợ cả kết nối đường dài và truyền thông mạng cục bộ, cung cấp kết nối đa năng
các lựa chọn.
Đặc điểm
1 Hiển thị sức mạnh cơ học mạnh mẽ và khả năng chống nhiệt độ.
2 Thiết kế ống lỏng có độ bền cao chống thủy phân đảm bảo độ bền.
3 Hợp chất lấp ống đặc biệt cung cấp bảo vệ sợi quan trọng.
4 Cân bằng chống nghiền với sự linh hoạt để sử dụng đa năng.
Vỏ 5 PE bảo vệ cáp khỏi bức xạ UV gây hại, tăng tuổi thọ.
Chi tiết xây dựng cáp
| Số sợi | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Số ống | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Sợi mỗi ống | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Cây nhồi | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Chiều kính ống (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Độ dày của ống lỏng (± 0,05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Độ kính bên ngoài (± 0,5 mm) | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X8.6-15.0 | 5.4X9.8-16.5 | 5.4X10.8-17.5 | 5.4X12.2-19.0 | 5.4X14.9-22.0 |
| Độ dày của lớp vỏ bên ngoài (± 0,1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ống lỏng | Vật liệu | PBT | Màu sắc | quang phổ tiêu chuẩn | |||
| Chặn nước hệ thống |
Vật liệu | Gel chứa / băng ngăn nước | |||||
| Sức mạnh trung tâm thành viên |
Vật liệu | FRP | Chiều kính | 1.4 ((6-48) 2.0(72-144) |
|||
| Sức mạnh tinh thần thành viên |
Vật liệu | Sợi thép rải | Loại | 1.0mm*7 | |||
| Bộ giáp | Vật liệu | Dây băng nhôm | |||||
| Chú ngựa | Vật liệu | PE | Kích thước (độ cao * trọng lượng) |
2.5*1.5mm | |||
| Vỏ bên ngoài | Vật liệu | PE | Màu sắc | Màu đen | |||
Đặc điểm cơ học và môi trường của cáp
| Sức kéo | Mãi dài (n) | 3000N | |||||
| Thời gian ngắn (n) | 7000N | ||||||
| Trọng lượng nghiền nát | Mãi dài (n) | 300N/100mm | |||||
| Thời gian ngắn (n) | 1000N/100mm | ||||||
| Phân tích uốn cong | Động lực | 20D | |||||
| Chế độ tĩnh | 10D | ||||||
| Nhiệt độ lắp đặt | -10°C+60°C | ||||||
| Nhiệt độ lưu trữ | -40°C+70°C | ||||||
Đặc điểm của sợi
| Loại sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Điều kiện | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Sự suy giảm | dB/km | ≤ 0,36 / 0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Chiều kính lớp phủ | Ừm. | 125±0.8 | 125±0.8 | 125±0.8 | |||
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Chiều kính lớp phủ | Ừm. | 242±6 | 242±6 | 242±6 | |||
