| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYXTC8Y |

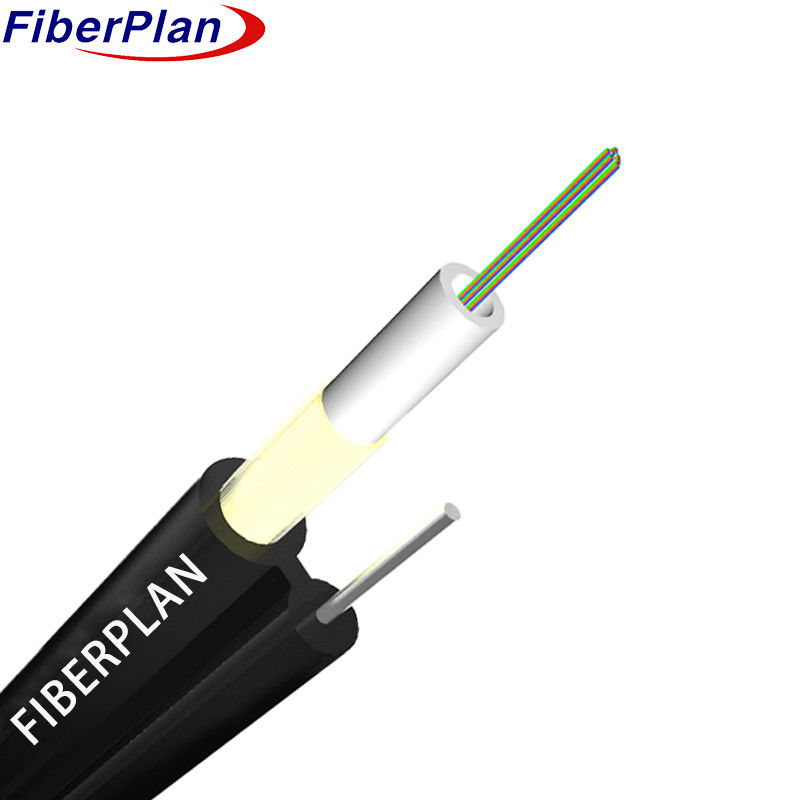

Tự hỗ trợ hình 8 Cáp quang GYXTC8Y với sợi aramide
Mô tả
Các sợi được đặt trong một ống lỏng được chế tạo từ nhựa modulus cao, đầy với một chống nước
Ngoài ra, Kevlar được kết hợp bên trong áo khoác bên ngoài.
dây phục vụ như các yếu tố hỗ trợ, được hoàn thành với một vỏ PE để tạo ra một cấu trúc hình 8.
Ứng dụng
Thông số kỹ thuật này phác thảo các tiêu chí cơ bản cho một hình 8 tự nâng trung tâm ống quang cáp
được thiết kế cho các thiết bị trên không, đặc biệt là sử dụng trên không.
Đặc điểm
1 Sức mạnh phi kim loại cung cấp khả năng chống điện từ đặc biệt.
2 Thiết kế ống lỏng được chứng minh đảm bảo hiệu suất đáng tin cậy.
3 Khả năng chịu đựng cơ khí và môi trường xuất sắc.
4 Khả năng linh hoạt và uốn cong cao hơn.
5 Chiều kính bên ngoài nhỏ gọn, nhẹ và dễ cài đặt.
6 Tăng cường Kevlar làm tăng đáng kể độ bền kéo của dây cáp.
Chi tiết xây dựng cáp
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Số lượng sợi | 1 đến 12 lõi |
| Vật liệu ống lỏng | PBT |
| Chiều kính ống lỏng | 3.0mm ± 0.2mm |
| Đường kính dây thép tự hỗ trợ | 1.6mm |
| Chiều kính cáp tổng thể | 4.0mm × 6.0mm |
| Trọng lượng cáp trên km | 45kg/km |
Màu sợi
|
Số lượng lõi sợi 8 mỗi ống |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua |
Cáp Đặc điểm cơ học
| Trọng tâm | Chiều kính cáp | trọng lượng | |||||
| 1~12 | 4.0×6.0 | 45kg/km | |||||
| Phạm vi nhiệt độ | -40+70 | ----- | |||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Phân tích uốn cong tối thiểu ((mm) | Thời gian ngắn | 20D | |||||
| Độ bền kéo tối thiểu ((N) | Mãi dài | 700 | |||||
| Độ bền kéo tối thiểu ((N) | Thời gian ngắn | 1200 | |||||
| Nhiệt độ hoạt động (°C) | -40 ~ +70 | ||||||
| Nhiệt độ lắp đặt ((°C) | -20 ~ +60 | ||||||
| Nhiệt độ lưu trữ ((°C) | -40 ~ +70 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2+/-0.3 | 9.2+/-0.3 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4+/-0.6 | 10.4+/-0.6 | ---- | ---- | ---- | |
| Mở số (NA) | ---- | ---- | 0.200+/ - 0.013 |
0.275+/-0. 013 |
0.200+/-0 .013 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên chiều dài và điểm của sợi | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Parameter | Đơn vị | G.652D | G.652E | G.657A1 | G.657A2 | G.655 |
|---|---|---|---|---|---|---|
| Sự gián đoạn | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| Tỷ lệ phân tán ngược khác biệt | dB/km | ≤0.01 | ≤0.01 | - | - | - |
| Chiều kính lõi | μm | - | - | 50±1.0 | 62.5±2.5 | 50±1.0 |
| Chiều kính lớp phủ | μm | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| Chiều kính lớp phủ | μm | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 |
| Lỗi tập trung lớp phủ / lớp phủ | μm | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 |
| Lỗi tập trung lõi / lớp phủ | μm | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| Curl (Radius) | μm | ≤ 4 | ≤ 4 | - | - | - |
