| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYTC8S53 |

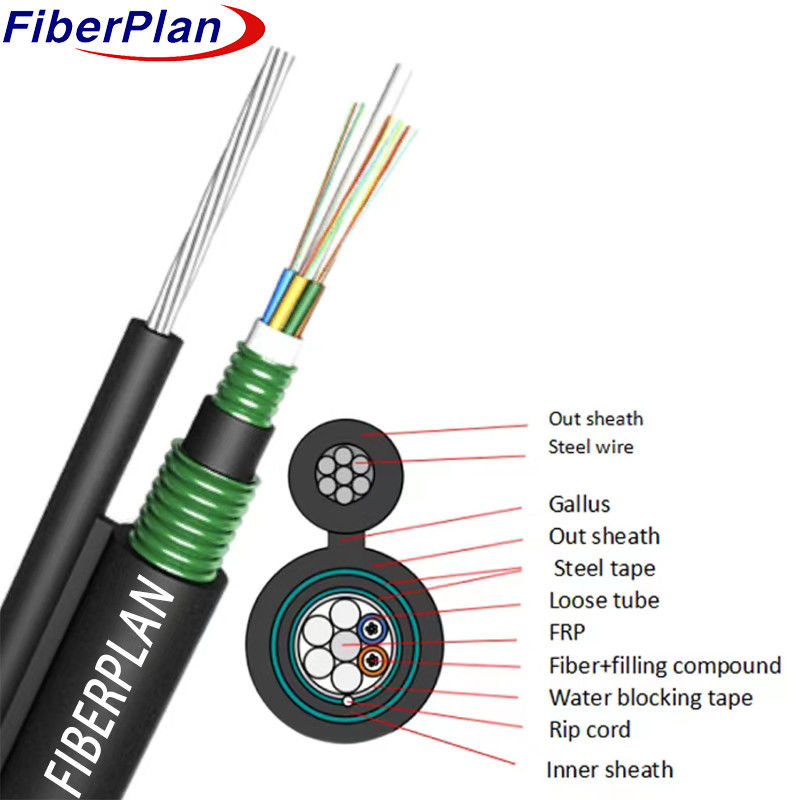

Hình 8 Cáp quang sợi GYTC8S53
Mô tả
Việc xây dựng cáp bao gồm sắp xếp sợi trong một ống lỏng bằng nhựa mô-đun cao, chứa một
một hợp chất chống nước. một FRP không kim loại phục vụ như là thành phần sức mạnh trung tâm trong lõi.
ống, cùng với chất lấp, tạo thành một lõi cáp tròn nhỏ gọn xung quanh thành phần sức mạnh.
Sau đó, một lớp PSP được đưa vào.
phần này, kèm theo các dây dây như là thành phần hỗ trợ,
sau đó được hoàn thành bằng một lớp phủ polyethylene (PE), tạo ra một cấu trúc hình số 8.
được thiết kế riêng cho các thiết bị bay tự nâng, đảm bảo độ bền và chức năng trong các điều kiện khác nhau.
Ứng dụng
* Thích hợp cho hệ thống truyền tải điện thân, đảm bảo phân phối điện hiệu quả và đáng tin cậy qua
những khoảng cách dài.
* Lý tưởng cho việc triển khai trong các mạng truy cập và mạng cục bộ nằm ở các khu vực có mức điện cao
nhiễu từ tính, cung cấp kết nối mạnh mẽ và chống nhiễu.
Đặc điểm
* Có tính linh hoạt tuyệt vời và hiệu suất uốn cong, dễ dàng thích nghi với các điều kiện lắp đặt khác nhau.
Có đường kính bên ngoài nhỏ và thiết kế nhẹ, tạo điều kiện dễ dàng và thuận tiện để lắp đặt.
* Đảm bảo lấp đầy lõi cáp 100%, cung cấp bảo vệ toàn diện và hỗ trợ cho sợi quang
bên trong cáp.
Chi tiết cấu trúc
| Số lượng chất xơ | 24F | ||||||
| Sợi SM | Loại sợi | G652D | Độ tập trung của lõi lỗi |
≤ 0,3um | |||
| MFD | 8.6 ¥9.8um | vỏ bọc không hình tròn |
≤ 0,7% | ||||
| Chiều kính lớp phủ | 124.8±0.5um | Sợi màu | Phạm vi tiêu chuẩn | ||||
| Đệm lỏng | Vật liệu | PBT | Màu sắc | xanh trắng vàng | |||
| Chiều kính | 1.75±0.05mm | Độ dày | 0.35±0.05mm | ||||
| Dây nhồi | Vật liệu | PP | Màu sắc | màu trắng | |||
| Chiều kính | 1.65 | Qty | 4 | ||||
| Thành viên sức mạnh | Chiều kính | Sợi thép sáng | Chiều kính | Φ1.85 | |||
| Hệ thống chặn nước | Vật liệu | băng ngăn nước | |||||
| Vỏ bên trong | Vật liệu | Dây băng thép PE + | Màu sắc | màu đen | |||
| Chiều kính | 7.8±0.2mm | Độ dày | 0.8±0.1mm | ||||
| dây cắt | Thông số kỹ thuật | Màu trắng 1110D*2 | Qty | 1 | |||
| Chú ngựa | Vật liệu | Sợi dây thép sáng | Thông số kỹ thuật | 1.0*7-3.0mm | |||
| Vỏ bên ngoài | Vật liệu | Dây băng thép PE + | Màu sắc | màu đen | |||
| Chiều kính | 6.0±0.2*11.9±0.5 -19.7±0.5 |
Độ dày | 1.6±0.2 | ||||
Hiệu suất cơ khí và môi trường
| Sức kéo | Thời gian ngắn (n) | 6000N | |||||
| Mãi dài (n) | 2000N | ||||||
| Trọng lượng nghiền nát | Thời gian ngắn (n) | 3000N/100mm | |||||
| Mãi dài (n) | 1000N/100mm | ||||||
| Phân tích uốn cong | Động lực | 20D | |||||
| Chế độ tĩnh | 10D | ||||||
| Nhiệt độ | -20°C+70°C | ||||||
Hiệu suất sợi
| Loại sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Điều kiện | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Sự suy giảm | dB/km | ≤ 0,36 / 0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Chiều kính lớp phủ | Ừm. | 125±1 | 125±1 | 125±1 | |||
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 | |||
