Hình 8 Cáp sợi quang
>
|
| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYTC8S |

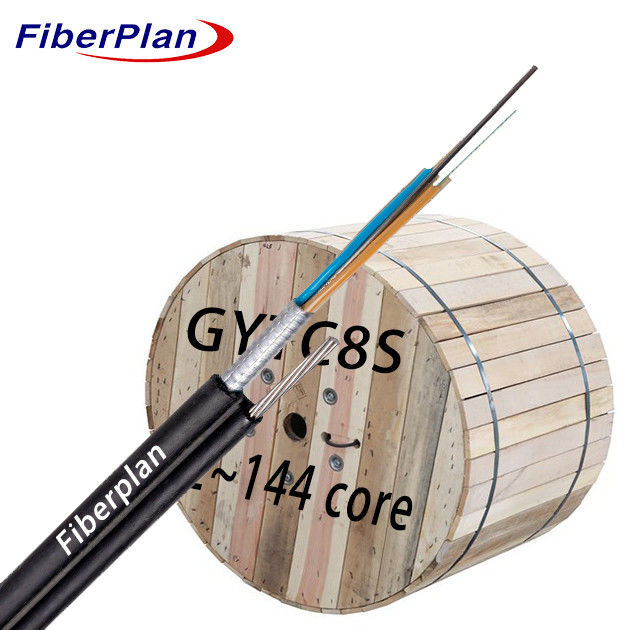

Sợi thép nối hình 8 Cáp quang sợi thép băng giáp GYTC8S
Mô tả
Các sợi quang được đặt trong một ống nhựa lỏng có mô-đun cao, được lấp đầy bằng một ống chống nước
Trong trung tâm của lõi, một dây thép hoạt động như là thành viên sức mạnh kim loại.
Các chất lấp đầy, được bọc xung quanh thành viên sức mạnh này, tạo thành một lõi cáp nhỏ gọn và tròn.
Phần này của cáp, cùng với các dây dây nối
như một sự hỗ trợ, được bao bọc bởi một lớp phủ polyethylene (PE), tạo thành một cấu trúc hình 8.
được thiết kế cho các thiết bị bay tự nâng.
Ứng dụng
1 Được thiết kế cho các cài đặt trên không hoặc đường ống, cung cấp các tùy chọn triển khai đa năng.
2 Được thiết kế đặc biệt để sử dụng ngoài trời, đảm bảo độ bền trong các điều kiện môi trường khác nhau.
3 Lý tưởng cho cả truyền thông đường dài và mạng khu vực địa phương, cung cấp các tùy chọn kết nối đa năng.
Đặc điểm
Đảm bảo độ bền cơ học tuyệt vời và khả năng chống nhiệt độ.
2 Có một ống lỏng mạnh mẽ, chống thủy phân để tăng cường sức mạnh.
3 Bao gồm một hợp chất lấp ống đặc biệt, bảo vệ sợi bằng bảo vệ quan trọng.
Chi tiết xây dựng cáp
| Số sợi | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Số ống | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Sợi mỗi ống | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Cây nhồi | 4 | 3 | 1 | 1 | 0 | 0 | 0 |
| Chiều kính ống (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Độ dày của ống lỏng (± 0,05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Độ kính bên ngoài (± 0,5 mm) | 5.4X8.6 - 15.0 |
5.4X8.6 - 15.0 |
5.4X8.6 - 15.0 |
5.4X9.8 - 16.5 |
5.4X10.8 - 17.5 |
5.4X12.2 - 19.0 |
5.4X14.9 -22.0 |
| Độ dày của đường kính ngoài (± 0,1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ống lỏng | Vật liệu | PBT | Màu sắc | quang phổ tiêu chuẩn | |||
| Chặn nước hệ thống |
Vật liệu | Gel chứa / băng ngăn nước | |||||
| Sức mạnh trung tâm thành viên |
Vật liệu | FRP | Chiều kính | 1.4 ((6-48) 2.0(72-144) |
|||
| Sức mạnh tinh thần thành viên |
Vật liệu | Sợi thép rải | Loại | 1.0mm*7 | |||
| Bộ giáp | Vật liệu | Dây băng nhôm | |||||
| Chú ngựa | Vật liệu | PE | Kích thước (h*w) |
2.5*1.5mm | |||
| Vỏ bên ngoài | Vật liệu | PE | Màu sắc | Màu đen | |||
Đặc điểm cơ học và môi trường của cáp
| Sức kéo | Mãi dài (n) | 3000N | |||||
| Thời gian ngắn (n) | 7000N | ||||||
| Trọng lượng nghiền nát | Mãi dài (n) | 300N/100mm | |||||
| Thời gian ngắn (n) | 1000N/100mm | ||||||
| Phân tích uốn cong | Động lực | 20D | |||||
| Chế độ tĩnh | 10D | ||||||
| Nhiệt độ lắp đặt | -10°C+60°C | ||||||
| Nhiệt độ lưu trữ | -40°C+70°C | ||||||
Đặc điểm của sợi
| Loại sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Điều kiện | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Sự suy giảm | dB/km | ≤ 0,36 / 0.24 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Chiều kính lớp phủ | Ừm. | 125±1 | 125±1 | 125±1 | |||
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 | |||
