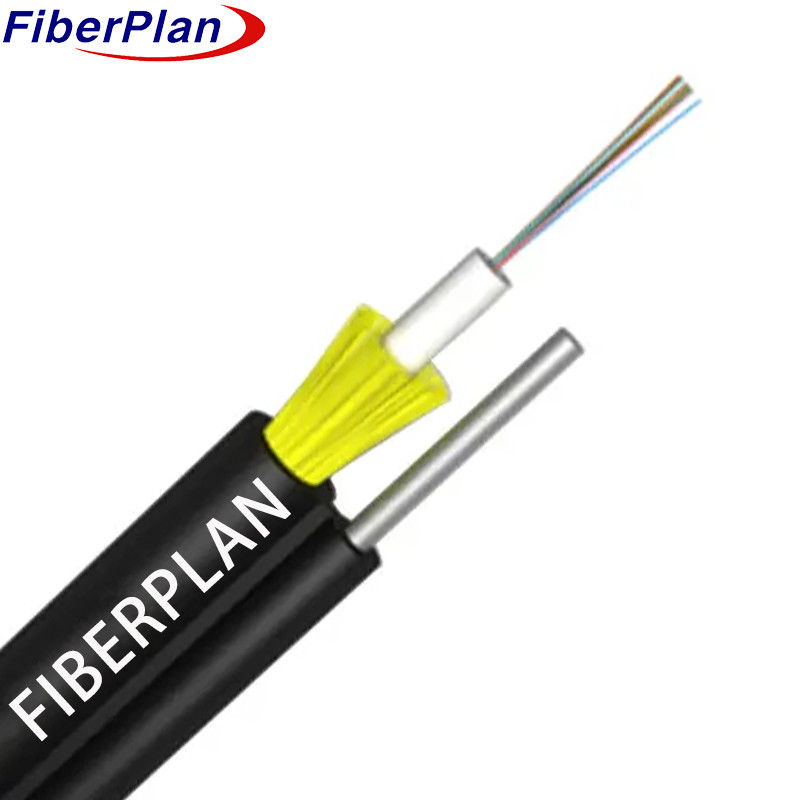

Cáp quang sợi trên không để lắp đặt trên không GYXTC8Y với Kevlar
Mô tả
Bụi nhựa mô-đun cao chứa các sợi, chứa một hợp chất chống nước và được bao quanh bởi
Kevlar bên trong áo khoác bên ngoài.
một cấu trúc hình 8.
Ứng dụng
Thông số kỹ thuật này phác thảo các tiêu chí cơ bản cho một hình 8 tự nâng trung tâm ống quang cáp
dành cho các thiết bị trên không và trên không.
Đặc điểm
1 Sức mạnh phi kim loại đặc biệt cung cấp khả năng chống điện từ tuyệt vời.
2 Một thiết kế ống lỏng đã được chứng minh tốt đảm bảo hiệu suất cao.
3 Hiển thị các đặc điểm cơ học và môi trường xuất sắc.
4 Cung cấp tính linh hoạt và khả năng uốn cong tuyệt vời.
5 Có đường kính bên ngoài nhỏ, nhẹ và dễ cài đặt.
6 Tăng cường Kevlar làm tăng đáng kể độ bền kéo của dây cáp.
Chi tiết xây dựng cáp
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Số lượng sợi | 1 đến 12 lõi |
| Vật liệu ống lỏng | PBT |
| Chiều kính ống lỏng | 3.0mm ± 0.2mm |
| Đường kính dây thép tự hỗ trợ | 1.6mm |
| Chiều kính cáp tổng thể | 4.0mm × 6.0mm |
| Trọng lượng cáp trên km | 45± 2kg/km |
Màu sợi
| Số lượng sợi trên mỗi ống | 8 lõi |
|---|---|
| 1 | Màu xanh |
| 2 | Cam |
| 3 | Xanh |
| 4 | Màu nâu |
| 5 | Xám |
| 6 | Màu trắng |
| 7 | Màu đỏ |
| 8 | Màu đen |
| 9 | Màu vàng |
| 10 | Violeta |
| 11 | Màu hồng |
| 12 | Aqua |
Cáp Đặc điểm cơ học
| Trọng tâm | Chiều kính cáp | Trọng lượng |
|---|---|---|
| 1-12 | 4.0×6.0 | 45± 2kg/km |
| Parameter | Chi tiết |
|---|---|
| Phạm vi nhiệt độ | -40°C đến +70°C |
| Phân tích uốn cong tối thiểu (chỉ trong thời gian dài) | 10D (D = đường kính cáp) |
| Phân tích uốn cong tối thiểu (thời gian ngắn) | 20D (D = đường kính cáp) |
| Min Độ bền kéo được phép (trong thời gian dài) | 700N |
| Min Độ bền kéo được phép (Tạm thời) | 1200N |
| Nhiệt độ hoạt động | -40°C đến +70°C |
| Nhiệt độ lắp đặt | -20°C đến +60°C |
| Nhiệt độ lưu trữ | -40°C đến +70°C |
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | OM3-300 |
|---|---|---|---|---|---|---|
| Điều kiện | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 |
| Sự suy giảm | dB/km | ≤ 0,36 / 0.23 | ≤ 0,34/0.22 | ≤ 3,0/1.0 | ---- | ---- |
| Phân tán | 1550nm | ---- | ≤ 18 | ---- | ---- | ---- |
| Phân tán | 1625nm | ---- | ≤ 22 | ---- | ---- | ---- |
| Dải băng thông | 850nm | ---- | ---- | ≥ 400 MHz·km | ≥ 160 MHz·km | ---- |
| Dải băng thông | 1300nm | ---- | ---- | ≥ 800 MHz·km | ≥ 500 MHz·km | ---- |
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ≥1302, ≤1322 | ---- | ---- | ≥1295, ≤1320 |
| Độ nghiêng phân tán bằng không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- |
| PMD Tối đa sợi riêng lẻ | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | |
| Giá trị liên kết thiết kế PMD | Ps(nm2·km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- |
| Chiều sóng cắt giảm sợi λc | nm | ≥1180, ≤1330 | ≥1180, ≤1330 | ---- | ---- | ---- |
| Độ dài sóng cắt cáp λcc | nm | ≤1260 | ≤1260 | ---- | ---- | ---- |
| MFD | 1310nm | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| MFD | 1550nm | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- |
| Mở số (NA) | ---- | ---- | 0.200+/-0.015 | 0.275+/-0.015 | 0.200+/-0.015 | |
| Bước (trung bình của phép đo hai chiều) | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| Sự bất thường về chiều dài và điểm của sợi | dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 |
| Parameter | Đơn vị | SM G652 | SM G652D | MM 50/125 | MM 62.5/125 | MM OM3 |
|---|---|---|---|---|---|---|
| Sự gián đoạn | dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 |
| Tỷ lệ phân tán ngược khác biệt | dB/km | -------- | -------- | -------- | -------- | -------- |
| Định dạng suy giảm | dB/km | ≤0.01 | ≤0.01 | ---- | ---- | ---- |
| Chiều kính lõi | μm | ---- | ---- | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 |
| Chiều kính lớp phủ | μm | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 |
| Chiều kính lớp phủ | μm | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 |
| Lỗi tập trung lớp phủ / lớp phủ | μm | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 |
| Lỗi tập trung lõi / lớp phủ | μm | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 |
| Curl (Radius) | μm | ≤ 4 | ≤ 4 | ---- | ---- | ---- |
