| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYFTZY |

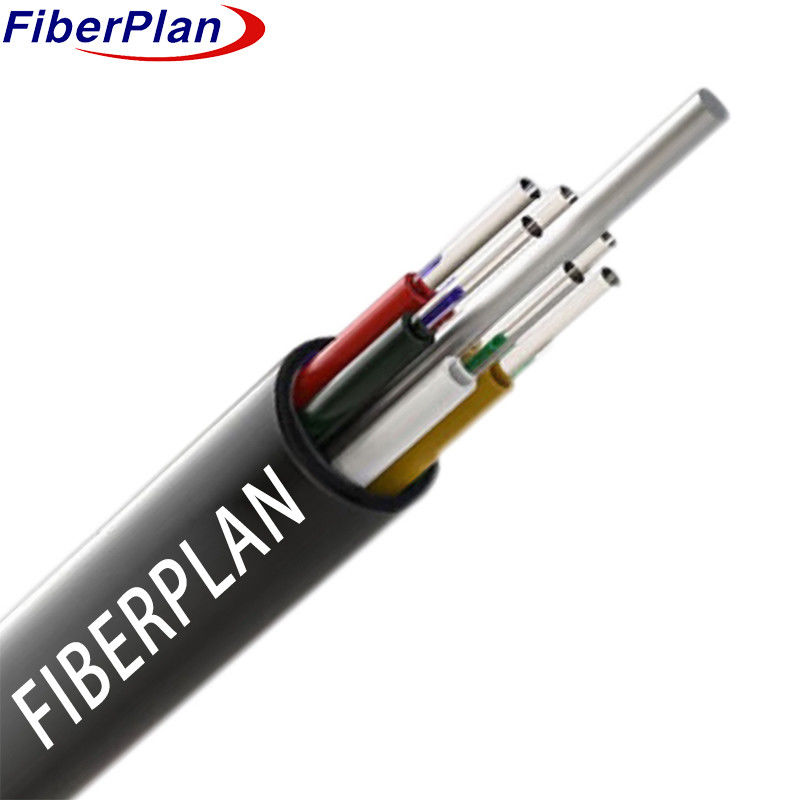

Cáp ống lỏng bền cao cho mạng cục bộ GYFTZY
Mô tả
Thiết kế cáp bao gồm việc đặt sợi trong một ống nhựa lỏng có mô-đun cao được lấp đầy bằng một ống chống nước
Trong trung tâm của lõi, một nhựa được củng cố bằng sợi (FRP) hoạt động như một thành viên sức mạnh phi kim loại.
Các ống và chất lấp sau đó được gắn xung quanh thành viên sức mạnh trung tâm này để tạo thành một lõi tròn nhỏ gọn.
do việc lấp đầy lõi cáp với hợp chất bảo vệ chống lại nước xâm nhập, cáp được hoàn thành với
một lớp vỏ PE.
Ứng dụng
1 Lý tưởng cho các kịch bản phân phối ngoài trời.
2 Thích hợp cho hệ thống truyền tải điện thân xe.
3 Thích hợp tốt cho truy cập và mạng cục bộ, đặc biệt là ở các địa điểm có nhiễu điện từ cao.
Đặc điểm
1 Hiển thị hiệu suất cơ học và nhiệt độ tuyệt vời.
2 Sử dụng một ống lỏng có độ bền cao, chống thủy phân.
3 Sử dụng một hợp chất lấp ống chuyên dụng để bảo vệ sợi quan trọng.
4 Có khả năng chống nghiền nát và linh hoạt.
5 Đảm bảo lấp đầy hoàn toàn lõi cáp bằng hợp chất lấp đầy.
Chi tiết cấu trúc
| Thông số kỹ thuật | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
|---|---|---|---|---|---|---|---|---|
| Số chất xơ | 6 | 12 | 24 | 36 | 48 | 72 | 96 | 144 |
| Số ống | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Sợi mỗi ống | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Số thanh nhựa | 4 | 4 | 1 | 2 | 1 | 0 | 0 | 0 |
| Chiều kính ống (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Độ dày của ống lỏng | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Đường kính bên ngoài (± 0,2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Nhãn số Độ dày áo khoác (± 0,1 mm) | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| Vật liệu ống lỏng | PBT | PBT | PBT | PBT | PBT | PBT | PBT | PBT |
| Màu ống lỏng | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn | Phạm vi tiêu chuẩn |
| Vật liệu thành phần sức mạnh trung tâm | FRP | FRP | FRP | FRP | FRP | FRP | FRP | FRP |
| Chiều kính thành phần sức mạnh trung tâm | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 1.4mm (6-48F) | 2mm (72-144F) | 2mm (72-144F) | 2mm (72-144F) |
| Lớp | - | - | - | - | - | PE (chỉ dành cho 96F-144F) | PE (chỉ dành cho 96F-144F) | PE (chỉ dành cho 96F-144F) |
| Vật liệu thanh nhồi | PP | PP | PP | PP | PP | - | - | - |
| Màu thanh lấp | Màu đen | Màu đen | Màu đen | Màu đen | Màu đen | - | - | - |
| Vật liệu của hệ thống chặn nước | Gel chứa | Gel chứa | Gel chứa | Gel chứa | Gel chứa | Gel chứa | Gel chứa | Gel chứa |
| Vật liệu vỏ bên ngoài | PE | PE | PE | PE | PE | PE | PE | PE |
| Màu lớp vỏ bên ngoài | Màu đen | Màu đen | Màu đen | Màu đen | Màu đen | Màu đen | Màu đen |
Hiệu suất cơ khí và môi trường
| Tài sản | Về lâu dài | Thời gian ngắn |
|---|---|---|
| Độ bền kéo | 600N | 1500N |
| Trọng lượng nghiền nát | 300N/100mm | 1000N/100mm |
| Phân tích uốn cong | Động lực: 20D | Chế độ tĩnh: 10D |
| Thông số kỹ thuật nhiệt độ | Lưu trữ: -20°C đến +70°C | Cài đặt: -10°C đến +60°C |
Hiệu suất sợi
| Phong cách sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 |
|---|---|---|---|---|
| Điều kiện | mm | 1310/1550 | 850/1300 | 850/1300 |
| Sự suy giảm | dB/km | ≤ 0,36 / 0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 |
| Chiều kính lớp phủ | Ừm. | 125±0.5 | 125±0.5 | 125±0.5 |
| Lớp phủ không hình tròn | % | ≤1.0 | ≤1.0 | ≤1.0 |
| Chiều kính lớp phủ | Ừm. | 242±6 | 242±6 | 242±6 |
