| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYTS |

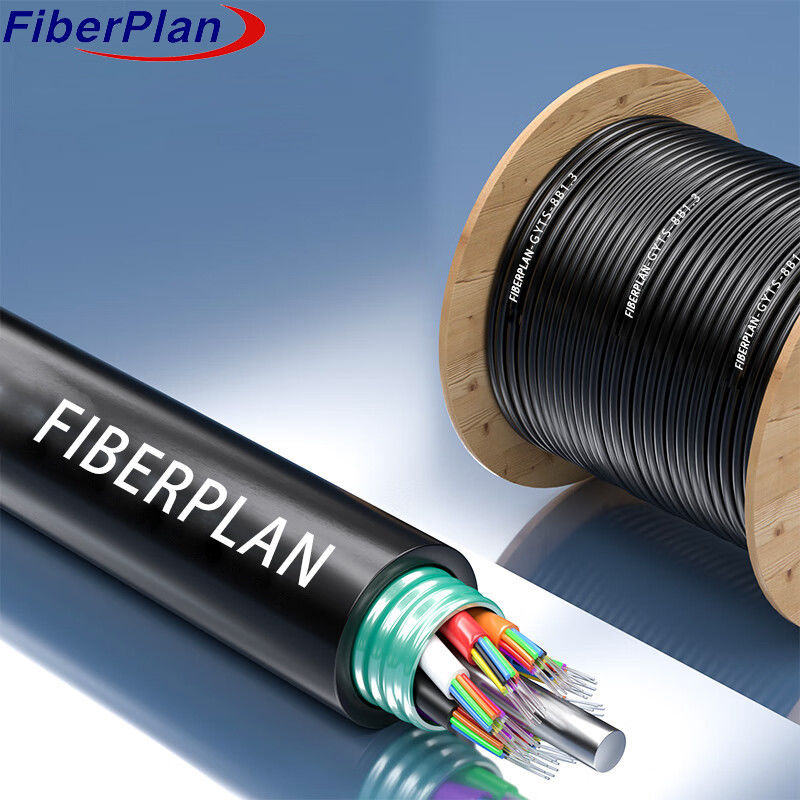

Kháng gặm nhấm GYTS ngoài trời ống dẫn trực tiếp chôn cất cáp
Mô tả
Cáp sợi quang này có các sợi được đặt trong một ống nhựa lỏng mô-đun cao và được lấp đầy với
hợp chất chống nước. Một sợi thép, đôi khi được bao bọc trong polyethylene cho các cáp có số sợi cao hơn,
Các ống và chất lấp bị mắc kẹt xung quanh trạm trung tâm
PSP được áp dụng theo chiều dọc trên lõi,
Cuối cùng, một vỏ PE hoàn thành cáp.
Ứng dụng
1 Được thiết kế để phân phối ngoài trời: Phù hợp để chịu được điều kiện môi trường ngoài trời.
2 Thích hợp cho các phương pháp đặt trên không và đường ống: Cung cấp tính linh hoạt trong các phương pháp lắp đặt.
3 Lý tưởng cho truyền thông mạng đường dài và khu vực địa phương: Hỗ trợ truyền thông qua nhiều mạng khác nhau
khoảng cách và thiết lập mạng cục bộ.
Đặc điểm
1 Hiệu suất cơ học và nhiệt độ cao hơn.
2 ống lỏng có độ bền cao chống thủy phân.
3 Bảo vệ sợi quan trọng thông qua một hợp chất lấp ống đặc biệt.
4 Tăng khả năng chống nghiền và linh hoạt.
Bảo vệ tia UV bởi lớp phủ PE.
6 Kiểm tra chống nước được đảm bảo bởi dây thép lực trung tâm thành phần, hỗn hợp lỏng ống điền và PSP cho
chống ẩm.
Chi tiết xây dựng cáp
| Số lượng sợi | 2~144 lõi | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | Vật liệu | Sợi thép/FRP/FRP với vỏ PE | ||||||
| kích thước | 1.5mm~2.0mm | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| Bộ giáp | Vật liệu | Dây băng thép lỏng | ||||||
| Vỏ bên ngoài | vật liệu | PE,HDPE | ||||||
| đường kính | 1.70±0.2mm | |||||||
Màu sợi
| Số lượng chất xơ mỗi ống 8 lõi |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng một dấu hiệu màu đen. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | trọng lượng | |||||
| 2 lõi đến 60 lõi | 10.0±0.3mm | 115±5kg/km | |||||
| 72 lõi | 10.5±0.3mm | 120±5kg/km | |||||
| 96 lõi | 12.5±0.3mm | 180±5kg/km | |||||
| 144 lõi | 14.5±0.3mm | 245±5kg/km | |||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Min cong Xanh ((mm) |
Thời gian ngắn | 20D | |||||
| Min cho phép Độ bền kéo ((N) |
Mãi dài | 600 | |||||
| Min cho phép Độ bền kéo ((N) |
Thời gian ngắn | 1500 | |||||
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 300 | |||||
| Trọng lượng nghiền nát (N/100mm) | ngắn hạn | 1000 | |||||
| Hoạt động nhiệt độ (°C) |
-40+70 | ||||||
| Cài đặt nhiệt độ ((°C) |
-20+60 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
