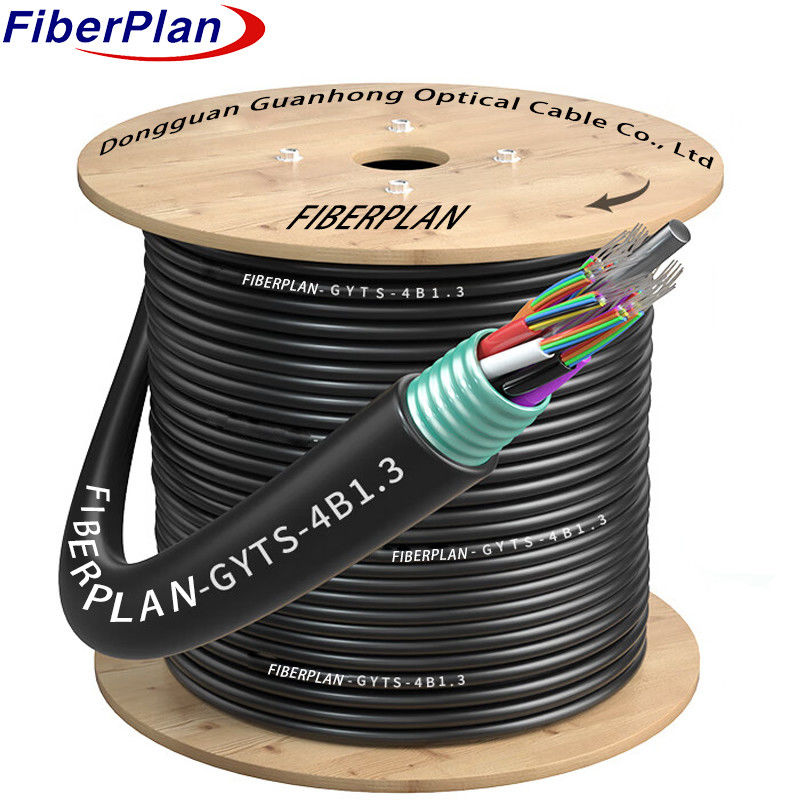

Cáp quang sợi chất lượng cao Multi Tube GYTS
Mô tả
Cáp chứa các sợi trong một ống nhựa lỏng chắc chắn, chống nước.
như một thành viên sức mạnh trung tâm trong ống này, được bao quanh bởi các ống và chất lấp đầy.
với hợp chất chống nước, được bao phủ bởi một PSP áp dụng theo chiều dọc để bảo vệ nước thêm.
Lớp al là lớp PE.
Ứng dụng
* Được thiết kế cho việc triển khai ngoài trời, đảm bảo độ bền trong các điều kiện môi trường khác nhau.
*Lý tưởng để lắp đặt qua các phương pháp trên không hoặc đặt trong đường ống, cung cấp các tùy chọn triển khai linh hoạt.
*Cho phép giao tiếp mạng đường dài và mạng cục bộ, phục vụ các nhu cầu mạng đa dạng.
Đặc điểm
1 Hiển thị độ bền cơ học tuyệt vời và xử lý hiệu quả biến đổi nhiệt độ.
2 Có một ống lỏng chắc chắn, chống thủy phân với độ bền cao.
3 Khối chứa ống đặc biệt cung cấp sự bảo vệ chất xơ thiết yếu.
4 Hiển thị khả năng chống nghiền đặc biệt và linh hoạt.
5 Được trang bị vỏ PE để bảo vệ chống lại bức xạ cực tím.
6 Các biện pháp được thực hiện để đảm bảo khả năng chống nước của cáp bao gồm một thành phần sức mạnh trung tâm của dây thép,
hợp chất lỏng ống điền, 100% đầy lõi cáp, và PSP để tăng cường chống ẩm.
Chi tiết xây dựng cáp
| Số lượng sợi | 2~144 lõi | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | Vật liệu | Sợi thép/FRP/FRP với vỏ PE | ||||||
| kích thước | 1.5mm~2.0mm | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| Bộ giáp | Vật liệu | Dây băng thép lỏng | ||||||
| Vỏ bên ngoài | vật liệu | PE,HDPE | ||||||
| đường kính | 1.70±0.2mm | |||||||
Màu sợi
| Số lượng chất xơ mỗi ống 8 lõi |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng một dấu hiệu màu đen. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | trọng lượng | |||||
| 2 lõi đến 60 lõi | 10.0±0.3mm | 115±5kg/km | |||||
| 72 lõi | 10.5±0.3mm | 120±5kg/km | |||||
| 96 lõi | 12.5±0.3mm | 180±5kg/km | |||||
| 144 lõi | 14.5±0.3mm | 245±5kg/km | |||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Min cong Xanh ((mm) |
Thời gian ngắn | 20D | |||||
| Min cho phép Độ bền kéo ((N) |
Mãi dài | 600 | |||||
| Min cho phép Độ bền kéo ((N) |
Thời gian ngắn | 1500 | |||||
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 300 | |||||
| Trọng lượng nghiền nát (N/100mm) | ngắn hạn | 1000 | |||||
| Hoạt động nhiệt độ (°C) |
-40+70 | ||||||
| Cài đặt nhiệt độ ((°C) |
-20+60 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
