| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYTS |

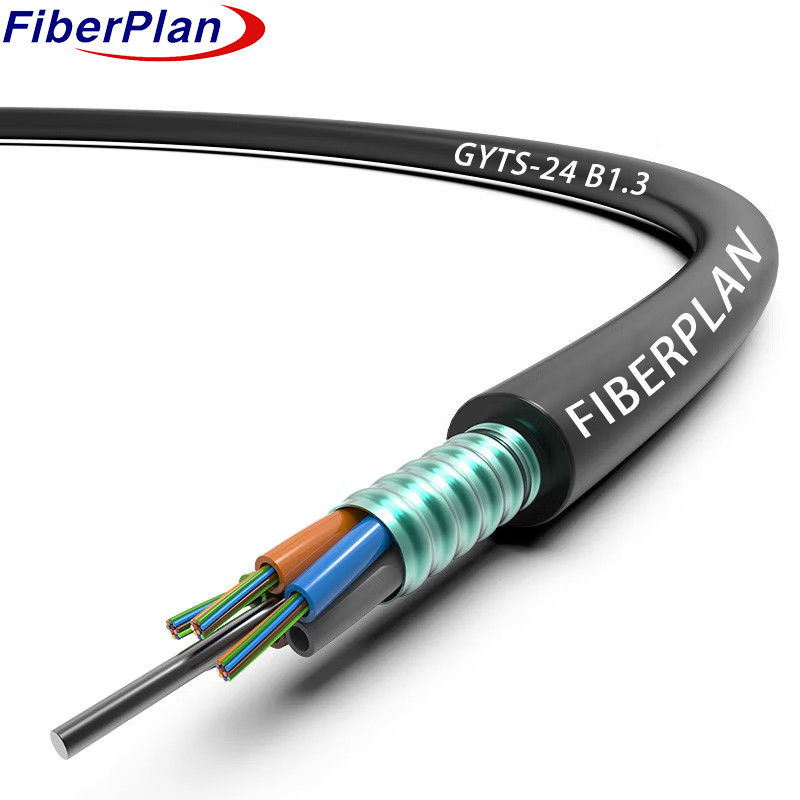

GYTS ngoài trời cáp sợi quang bọc thép chống chuột
Mô tả
Cấu trúc cáp bao gồm các sợi được đặt trong một ống nhựa lỏng có mô-đun cao được lấp đầy với một
Một dây thép, đôi khi được phủ bằng polyethylene cho các dây cáp có số lượng sợi cao, đóng vai trò là
Các ống và chất lấp được gắn quanh lõi này, tạo thành một hình tròn nhỏ gọn.
PSP được áp dụng theo chiều dọc bảo vệ lõi cáp, được tăng cường với hợp chất lấp đầy để bảo vệ nước.
Cuối cùng, một vỏ PE hoàn thành cấu trúc của cáp.
Ứng dụng
1 Chuẩn bị phân phối ngoài trời: Thiết kế cáp này được thiết kế đặc biệt cho việc sử dụng ngoài trời, đảm bảo khả năng phân phối của nó
tính bền và bền cho các điều kiện môi trường khác nhau.
2 Thiết lập linh hoạt: Thích hợp cho các thiết bị trên không và các phương pháp đặt đường ống, cung cấp tính linh hoạt trong triển khai
để đáp ứng các nhu cầu cơ sở hạ tầng khác nhau.
3 Mức phủ sóng mạng rộng: Lý tưởng cho cả kết nối đường dài và liên lạc mạng khu vực địa phương,
Đáp ứng với các yêu cầu mạng khác nhau trên các quy mô khác nhau.
Đặc điểm
1 Khả năng chống nhiệt và cơ khí mạnh mẽ: Hiển thị hiệu suất đáng khen dưới áp lực cơ khí
và điều kiện nhiệt độ khác nhau.
2 Thiết kế bền và bền: Có một ống lỏng có độ bền cao mà không bị thủy phân, được tăng cường
bởi một hợp chất lấp ống chuyên dụng để bảo vệ sợi.
3 Chống nghiền và linh hoạt: Đảm bảo độ bền chống nén trong khi duy trì tính linh hoạt cho các máy tính
Thiết lập và điều chỉnh.
4 Bảo vệ tia cực tím bằng vỏ PE: Vỏ PE bảo vệ cáp khỏi bức xạ cực tím, tăng cường khả năng
tuổi thọ trong môi trường ngoài trời.
5 Biện pháp kín nước: Bao gồm nhiều chiến lược bao gồm một dây thép trung tâm cho sức mạnh, lấp đầy ống
hỗn hợp, lấp đầy lõi cáp 100%, và PSP để bảo vệ độ ẩm tăng cường, đảm bảo thiết kế chống nước.
Chi tiết xây dựng cáp
| Số lượng sợi | 2~144 lõi | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | Vật liệu | Sợi thép/FRP/FRP với vỏ PE | ||||||
| kích thước | 1.5mm~2.0mm | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| Bộ giáp | Vật liệu | Dây băng thép lỏng | ||||||
| Vỏ bên ngoài | vật liệu | PE,HDPE | ||||||
| đường kính | 1.70±0.2mm | |||||||
Màu sợi
| Số lượng chất xơ mỗi ống 8 lõi |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng một dấu hiệu màu đen. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | trọng lượng | |||||
| 2 lõi đến 60 lõi | 10.0±0.3mm | 115±5kg/km | |||||
| 72 lõi | 10.5±0.3mm | 120±5kg/km | |||||
| 96 lõi | 12.5±0.3mm | 180±5kg/km | |||||
| 144 lõi | 14.5±0.3mm | 245±5kg/km | |||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Min cong Xanh ((mm) |
Thời gian ngắn | 20D | |||||
| Min cho phép Độ bền kéo ((N) |
Mãi dài | 600 | |||||
| Min cho phép Độ bền kéo ((N) |
Thời gian ngắn | 1500 | |||||
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 300 | |||||
| Trọng lượng nghiền nát (N/100mm) | ngắn hạn | 1000 | |||||
| Hoạt động nhiệt độ (°C) |
-40+70 | ||||||
| Cài đặt nhiệt độ ((°C) |
-20+60 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
