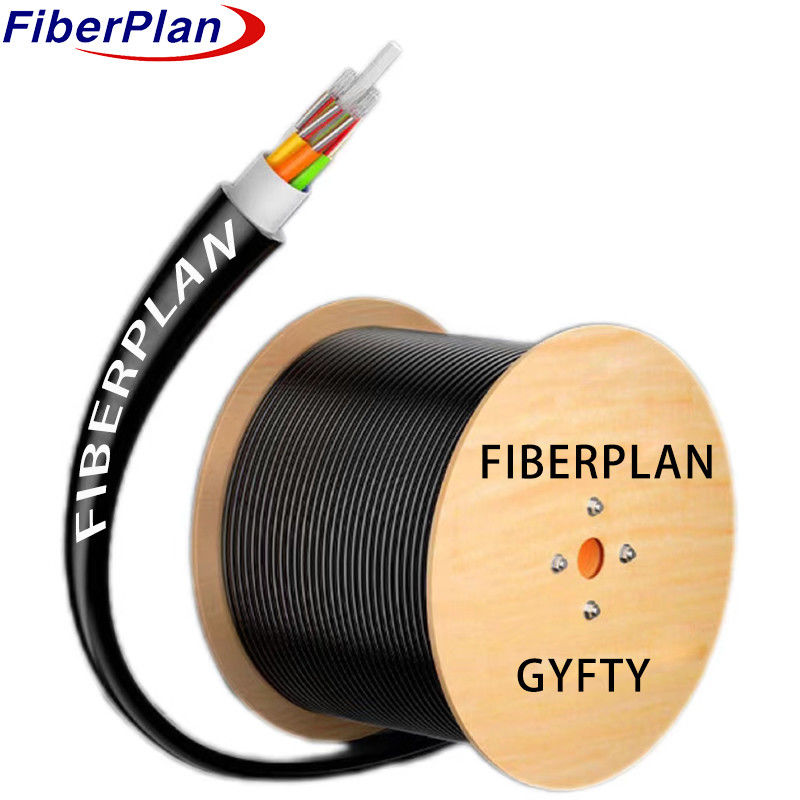

Cáp quang sợi không khí không kim loại GYFTY với hiệu suất chống nước
Mô tả
Các sợi nằm bên trong một ống linh hoạt làm bằng nhựa bền, chứa hợp chất chống nước.
Các ống và chất lấp xung quanh các FRP, tạo ra một
lõi tròn. băng chống nước bảo vệ lõi, tiếp theo là một lớp phủ PE để bảo vệ tổng thể.
Ứng dụng
1 Được thiết kế để phân phối ngoài trời.
2 Thích hợp cho hệ thống truyền tải điện thân xe.
3 Lý tưởng để sử dụng trong truy cập và mạng cục bộ nằm ở các khu vực có nhiễu điện từ cao.
Đặc điểm
1 Hiển thị hiệu suất cơ học mạnh mẽ ở các nhiệt độ khác nhau.
2 Có một ống lỏng có độ bền cao, chống thủy phân.
3 Sử dụng một hợp chất lấp đặc biệt trong ống, đảm bảo bảo vệ sợi quan trọng.
4 Hiển thị cả khả năng chống nghiền và linh hoạt.
5 Sử dụng hợp chất lấp đặc biệt được thiết kế cho ống lỏng.
Chi tiết cấu trúc
| Số chất xơ | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Số ống | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Sợi mỗi ống | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Số thanh nhựa | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Chiều kính ống (± 0,1 mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Độ dày của ống lỏng (± 0,05mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Chiều kính ngoài (± 0,2mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Độ dày áo khoác (± 0,1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ống lỏng | Vật liệu | PBT | Màu sắc | Phạm vi tiêu chuẩn | ||||
| Dây nhồi | Vật liệu | PP | Màu sắc | Màu đen | ||||
| Lấp ống | Vật liệu | Hợp chất điền | ||||||
| Thành viên sức mạnh trung tâm | Vật liệu | FRP | Chiều kính | 1.5mm (6 - 48F) | ||||
| 2mm (72 - 144F) | ||||||||
| Lớp | PE (chỉ cho 96C -144C) | |||||||
| Hệ thống chặn nước | Vật liệu | băng ngăn nước | ||||||
| dây cắt | Loại | 1110*2 | ||||||
| Vỏ bên ngoài | Vật liệu | MDPE | Màu sắc | Màu đen | ||||
Hiệu suất cơ khí và môi trường
| Sức kéo | Mãi dài (n) | 600N | ||||||
| Thời gian ngắn (n) | 1500N | |||||||
| Trọng lượng nghiền nát | Thời gian dài (N/100mm) | 300N/100mm | ||||||
| Thời gian ngắn (N/100mm) | 1000N/100mm | |||||||
| Phân tích uốn cong | Động lực (mm) | 20D | ||||||
| Chất tĩnh (mm) | 10D | |||||||
| Nhiệt độ lưu trữ | -20°C+70°C | |||||||
| Nhiệt độ lắp đặt | -10°C+60°C | |||||||
Hiệu suất sợi
| Phong cách sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Điều kiện | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Sự suy giảm | dB/km | ≤ 0,36 / 0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Chiều kính lớp phủ | Ừm. | 125±0.2 | 125± 0.2 | 125± 0.2 | ||||
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| Chiều kính lớp phủ | Ừm. | 242±3 | 242±3 | 242±3 | ||||
