| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYFTA53 |
8 12 24F SM MM G652D Cáp ngoài trời chôn trực tiếp GYFTA53

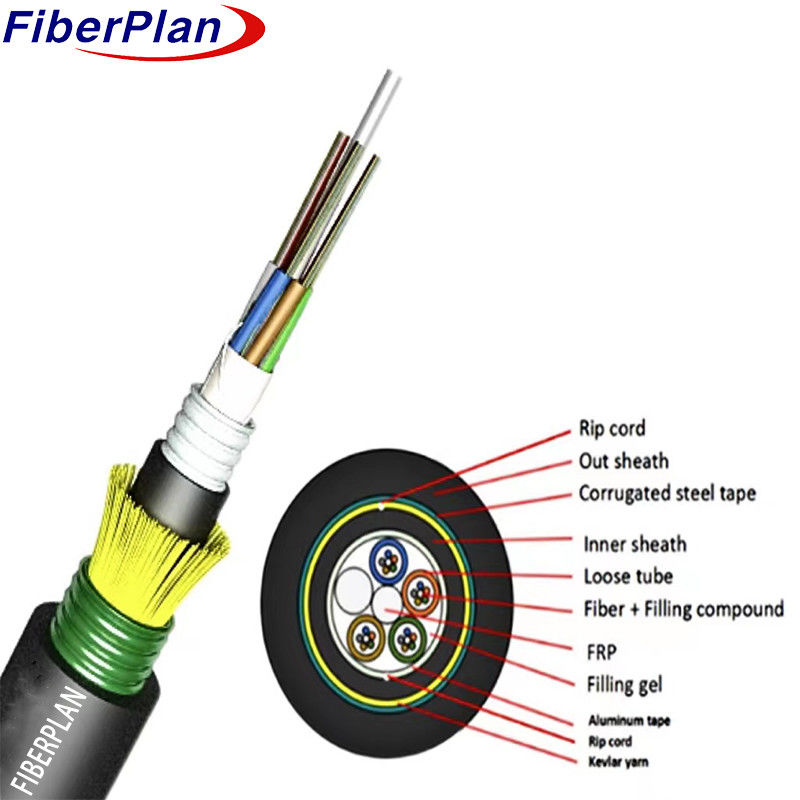

Mô tả
Các sợi, mỗi 250μm được đặt trong một ống lỏng được xây dựng từ nhựa mô-đun cao, đầy với một nước-
Một FRP (Fiber Reinforced Plastic) phục vụ như là thành phần sức mạnh phi kim loại tại
Các ống này, cùng với chất lấp đầy, bị mắc kẹt xung quanh các thành viên sức mạnh, tạo thành một nhỏ gọn và tròn
Để bảo vệ chống lại sự xâm nhập của nước, một Aluminium Polyethylene Laminate (APL) được
lõi cáp, tiếp theo là một lớp lót PE mỏng bên trong. Độ bền kéo được tăng cường bằng một lớp vải kevlar, và
sau khi áp dụng theo chiều dọc PSP (Polyethylene-Stranded Polyethylene), cáp được hoàn thành bằng một PE bên ngoài
vỏ.
Ứng dụng
* Được áp dụng cho phân phối ngoài trời và chôn cất trực tiếp: Được thiết kế để sử dụng trong phân phối ngoài trời và chôn cất trực tiếp
ứng dụng, đảm bảo độ bền và hiệu suất đáng tin cậy trong các điều kiện môi trường khác nhau.
*Được áp dụng cho hệ thống truyền tải điện thân: Thích hợp cho các hệ thống truyền tải điện thân, cung cấp
truyền điện hiệu quả và đáng tin cậy trên khoảng cách dài hơn.
*Mạng truy cập và mạng cục bộ ở các địa điểm can thiệp điện từ cao: Lý tưởng để sử dụng trong truy cập
mạng và mạng cục bộ nằm trong môi trường can thiệp điện từ cao, đảm bảo ổn định và
kết nối chống nhiễu.
Đặc điểm
* Hiệu suất cơ học và nhiệt độ tốt: Hiển thị sức mạnh cơ học và nhiệt độ tuyệt vời
kháng, đảm bảo hiệu suất đáng tin cậy trong các điều kiện khác nhau.
* Khối chứa ống đặc biệt đảm bảo bảo vệ sợi quan trọng: Sử dụng một hợp chất lấp ống chuyên dụng
und cung cấp sự bảo vệ quan trọng cho các sợi, tăng cường độ bền và tuổi thọ của chúng.
* Kháng nghiền và linh hoạt: Được thiết kế với khả năng chống nghiền và linh hoạt, cho phép lắp đặt trong
môi trường đầy thách thức trong khi duy trì tính toàn vẹn cấu trúc.
* PSP Tăng độ ẩm: Việc bao gồm PSP (Polyethylene-Stranded Polyethylene) làm tăng độ ẩm.
tính chất chống ẩm, tiếp tục bảo vệ cáp chống lại các yếu tố môi trường.
Chi tiết cấu trúc
| Số lượng sợi | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Số ống | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Sợi mỗi ống | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Cây nhồi | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Chiều kính ống lỏng (± 0,1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Độ kính bên trong vỏ (± 0,2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Chiều kính bên ngoài (± 0,5mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Độ dày của đường kính ngoài (± 0,1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ống lỏng | Vật liệu | PBT | Màu sắc | Phạm vi tiêu chuẩn | |||
| Dây nhồi | Vật liệu | PP | Màu sắc | Màu đen | |||
| Lấp ống | Vật liệu | Hợp chất điền | |||||
| Thành viên sức mạnh trung tâm | Vật liệu | FRP | Chiều kính | 2.0mm | |||
| Hệ thống chặn nước | Vật liệu | Dải băng ngăn nước / Gel điền | |||||
| dây cắt | Qty | 2pcs | Màu sắc | Màu trắng | |||
| Vỏ bên trong | Vật liệu | PE | Màu sắc | Màu đen | |||
| Bộ giáp | Vật liệu | Dây băng thép lỏng | |||||
| Vỏ bên ngoài | Vật liệu | PE | Màu sắc | Màu đen | |||
Hiệu suất cơ khí và môi trường
| Sức kéo | Mãi dài (n) | 1000N | |||||
| Thời gian ngắn (n) | 3000N | ||||||
| Trọng lượng nghiền nát | Mãi dài | 3000N/100mm | |||||
| Thời gian ngắn | 1000N/100mm | ||||||
| Phân tích uốn cong | Động lực | 20D | |||||
| Chế độ tĩnh | 10D | ||||||
| Nhiệt độ lắp đặt | -10°C+60°C | ||||||
| Nhiệt độ lưu trữ | -40°C+70°C | ||||||
Đặc điểm của sợi
| Loại sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Điều kiện | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Sự suy giảm | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Chiều kính lớp phủ | Ừm. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Chiều kính lớp phủ | Ừm. | 242±3 | 242±3 | 242±3 | |||
