| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYFTA53 |
Áo giáp ngoài trời chống gặm nhấm GYFTA53
Mô tả
Việc xây dựng cáp bao gồm đặt các sợi 250μm trong một ống lỏng làm bằng nhựa mô-đun cao, đầy
Một thành phần không kim loại (FRP) được đặt trong lõi, và các ống
được gắn xung quanh nó để tạo thành một lõi cáp tròn nhỏ gọn.
bảo vệ chống lại sự xâm nhập của nước. lõi cáp sau đó được bao phủ bằng một lớp lót PE mỏng bên trong, và PSP là
Cuối cùng, cáp được hoàn thành bằng lớp phủ ngoài PE để bảo vệ tổng thể.
Ứng dụng
* Được áp dụng cho phân phối ngoài trời và chôn trực tiếp, làm cho nó phù hợp để lắp đặt trong môi trường ngoài trời.
* Được áp dụng cho các hệ thống truyền tải điện thân, làm cho nó phù hợp với năng lượng đường dài hiệu quả
truyền.
* Được sử dụng trong các mạng truy cập và mạng cục bộ ở những nơi có nhiễu điện từ cao, cung cấp đáng tin cậy
kết nối trong môi trường điện từ đầy thách thức.
Đặc điểm
* Hiệu suất cơ học và nhiệt độ tốt, đảm bảo hoạt động đáng tin cậy trong các điều kiện khác nhau.
* Hợp chất lấp ống đặc biệt đảm bảo bảo vệ chất xơ quan trọng, tăng độ bền của nó.
* Chống nghiền và linh hoạt, cung cấp cho cáp khả năng chịu áp lực bên ngoài và
thích nghi với các kịch bản lắp đặt khác nhau.
* PSP (Polyethylene Laminate) tăng khả năng chống ẩm, bảo vệ cáp khỏi nước
nhập và duy trì tính toàn vẹn hiệu suất.

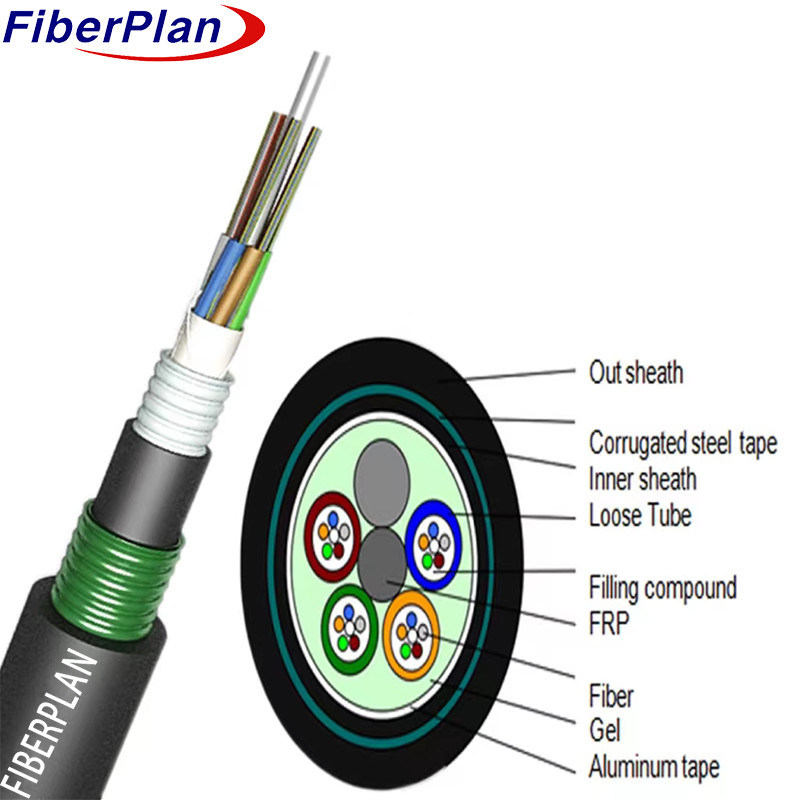

Chi tiết cấu trúc
| Số lượng sợi | 6 | 12 | 24 | 48 | 72 | 96 | 144 |
| Số ống | 1 | 2 | 4 | 4 | 6 | 8 | 12 |
| Sợi mỗi ống | 6 | 6 | 6 | 12 | 12 | 12 | 12 |
| Cây nhồi | 5 | 4 | 2 | 2 | 0 | 0 | 0 |
| Chiều kính ống lỏng (± 0,1mm) |
2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Độ kính bên trong vỏ (± 0,2mm) |
7.6 | 7.6 | 7.6 | 7.6 | 7.6 | 9.2 | 11.8 |
| Chiều kính bên ngoài (± 0,5mm) |
12.2 | 12.2 | 12.2 | 12.2 | 12.2 | 13.8 | 16.5 |
| Độ dày của đường kính ngoài (± 0,1mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ống lỏng | Vật liệu | PBT | Màu sắc | Phạm vi tiêu chuẩn | |||
| Dây nhồi | Vật liệu | PP | Màu sắc | Màu đen | |||
| Lấp ống | Vật liệu | Hợp chất điền | |||||
| Thành viên sức mạnh trung tâm | Vật liệu | FRP | Chiều kính | 2.0mm | |||
| Hệ thống chặn nước | Vật liệu | Dải băng ngăn nước / Gel điền | |||||
| dây cắt | Qty | 2pcs | Màu sắc | Màu trắng | |||
| Vỏ bên trong | Vật liệu | PE | Màu sắc | Màu đen | |||
| Bộ giáp | Vật liệu | Dây băng thép lỏng | |||||
| Vỏ bên ngoài | Vật liệu | PE | Màu sắc | Màu đen | |||
Hiệu suất cơ khí và môi trường
| Sức kéo | Mãi dài (n) | 1000N | |||||
| Thời gian ngắn (n) | 3000N | ||||||
| Trọng lượng nghiền nát | Mãi dài | 3000N/100mm | |||||
| Thời gian ngắn | 1000N/100mm | ||||||
| Phân tích uốn cong | Động lực | 20D | |||||
| Chế độ tĩnh | 10D | ||||||
| Nhiệt độ lắp đặt | -10°C+60°C | ||||||
| Nhiệt độ lưu trữ | -40°C+70°C | ||||||
Đặc điểm của sợi
| Loại sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 | |||
| Điều kiện | mm | 1310/1550 | 850/1300 | 850/1300 | |||
| Sự suy giảm | dB/km | ≤ 0,35/0.20 | ≤ 3,0/1.5 | ≤ 3,0/1.5 | |||
| Chiều kính lớp phủ | Ừm. | 125±0.3 | 125±0.3 | 125±0.3 | |||
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | |||
| Chiều kính lớp phủ | Ừm. | 242±3 | 242±3 | 242±3 | |||
