| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | ASU (ADSS nhỏ) |

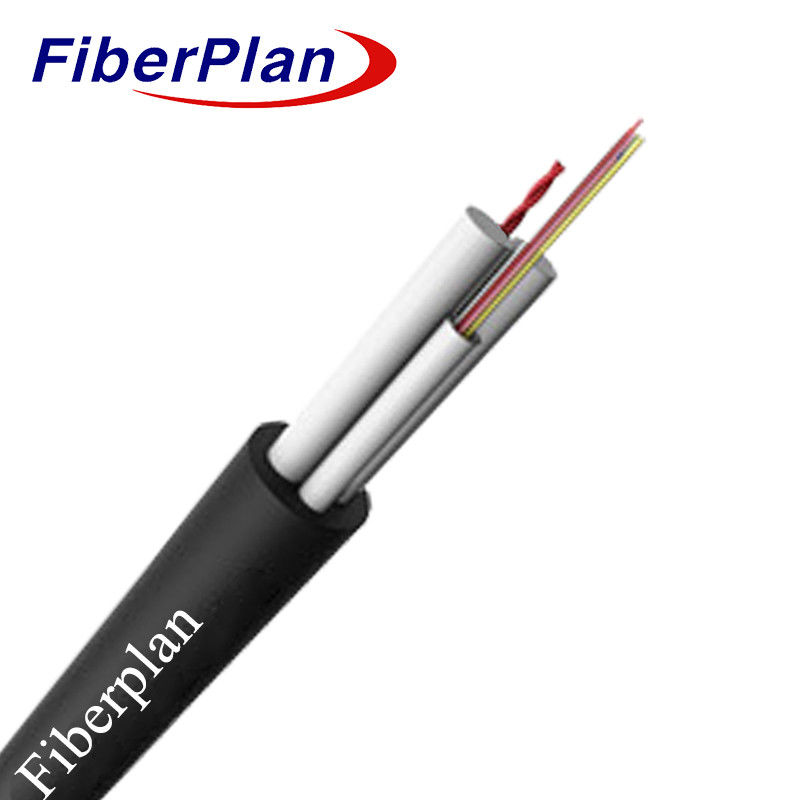

Cáp quang sợi tự hỗ trợ
Mô tả
Cáp quang sợi ASU rất được tìm kiếm trong các mạng quang FTTH do thiết kế phẳng của nó.
Nó có một loại G.652D cáp sợi quang, sử dụng sợi corning & sợi yofc, đảm bảo hiệu suất cao
truyền dữ liệu và dễ dàngThiết kế của nó ưu tiên hiệu quả chi phí bằng cách giảm lắp đặt và
chi phí bảo trì trong khiThiết kế bao gồm một không lõi SM quang học yofc,
dây cáp sợi được bảo vệ bởi một an toànlỏng lẻoống.Ngoài ra, hai bộ phận được chế tạo đặc biệt giúp đơn giản hóa việc neo
và treo, tăng khả năng phục hồivàổn định trong các cấu hình mạng phức tạp.
Ứng dụng
1- Chuẩn bị cho phân phối ngoài trời: Được thiết kế để triển khai ngoài trời, thể hiện khả năng phục hồi và phù hợp
cho các điều kiện thời tiết khác nhau và các yếu tố bên ngoài.
2. Trunk Power Transmission tương thích: Có khả năng quản lý hệ thống truyền tải điện thân, chỉ ra
Đảm bảo độ bền và hiệu quả trong việc xử lý truyền tải công suất cao trong các mạng lưới rộng lớn.
3- Khả năng thích nghi nhiễu điện từ cao: Thích hợp cho các mạng truy cập và mạng cục bộ ở các khu vực có nhiễu điện từ cao
nhiễu điện từ, chứng minh khả năng giảm thiểu sự nhạy cảm với nhiễu và duy trì
truyền thông ổn định trong môi trường điện từ khó khăn.
Đặc điểm
1. Hiệu suất cơ học và nhiệt độ mạnh mẽ: Đảm bảo chức năng đáng tin cậy trên các phạm vi nhiệt độ
và mức độ căng thẳng cơ học cho hoạt động nhất quán.
2. Hydrolysis-Cứng kháng cao-Sức mạnh ống lỏng: cấu trúc ống bền chống lại thủy phân, đảm bảo
tuổi thọ dài ngay cả trong môi trường dễ bị ẩm.
3Bảo vệ sợi đặc biệt: Ống chứa hỗn hợp đặc biệt che chắn sợi, đảm bảo bảo vệ thiết yếu
cho tuổi thọ của họ.
4. Kháng nghiền và linh hoạt: cân bằng sức mạnh chống áp lực với tính linh hoạt, lý tưởng cho các cài đặt đa năng.
5. Tăng cường Loose Tube bảo vệ: Loose ống chứa hợp chất củng cố cáp chống lại môi trường
các yếu tố.
6Bảo vệ lõi toàn diện: Việc lấp đầy đầy lõi cáp đảm bảo bảo vệ toàn diện,
bảo vệ chống lại các yếu tố bên ngoài khác nhau cho độ bền lâu dài.
Chi tiết xây dựng cáp
| Số lượng sợi | 2-12 lõi | |||||||
| Rào cản độ ẩm | Dây ngăn băng | |||||||
| Các ống lỏng và các phần tử lấp đầy | vật liệu | PBT | ||||||
| đường kính | 2.2mmF±0.1mm | |||||||
| Thành viên sức mạnh trung tâm | vật liệu | FRP | ||||||
| kích thước | 2.0mm±0.2mm | |||||||
| Vòng tròn | 50m~150m | |||||||
| Chiều kính tổng thể của cáp | 8.0mm±0.5mm | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Vỏ bên ngoài | vật liệu | PE | ||||||
| đường kính | 1.8±0.2mm | |||||||
| Trọng lượng cáp trên km | 60kg/km | |||||||
Màu sợi
|
Số lượng sợi 12 lõi mỗi ống |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng dấu vết màu đen. Đối với màu đen không cần dấu vết màu đen, sẽ sử dụng màu tự nhiên thay thế. | ||||||
Cáp Đặc điểm cơ học
| Các mục | Mô tả | ||||||
| Nhiệt độ lắp đặt ((°C) | -15 ~ +60 | ||||||
| Nhiệt độ hoạt động (°C) | -40 ~ +70 | ||||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| ngắn hạn | 20D | ||||||
| Độ bền kéo được phép ((N) | Mãi dài | 600 | |||||
| ngắn hạn | 1500 | ||||||
| Trọng lượng nghiền ((N/100mm) | Mãi dài | 300 | |||||
| ngắn hạn | 1000 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.3 | 9.2±0.3 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.5 | 10.4±0.5 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
