| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | ADSS |
Cáp quang sợi quang ADSS cáp sợi Kevlar cáp cáp cáp cáp
Mô tả

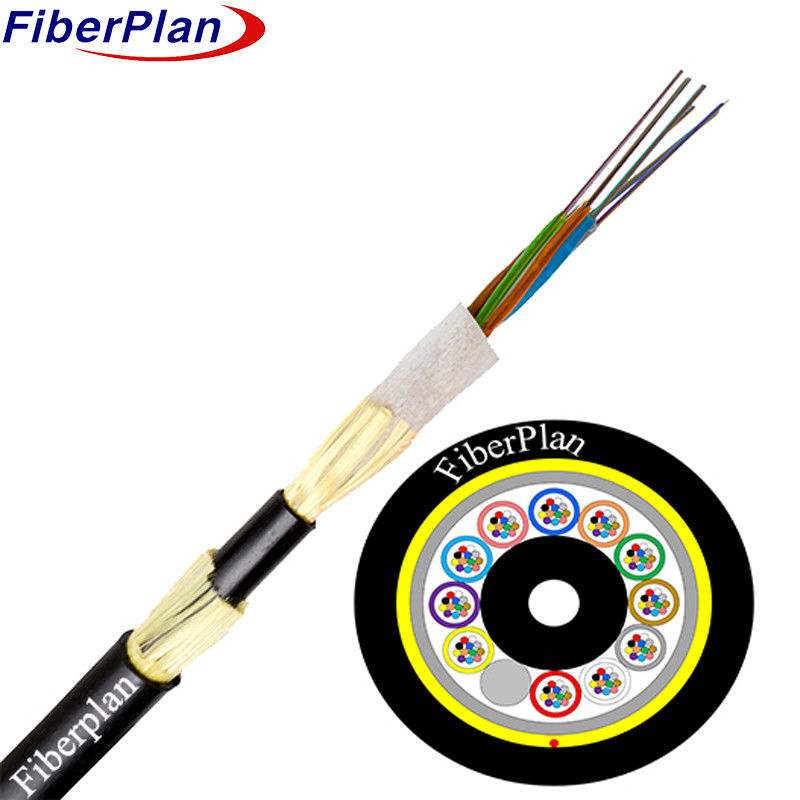

Cáp ADSS (All-Dielectric tự hỗ trợ) được thiết kế với một cấu trúc ống lỏng để đảm bảo
hiệu suất tối ưu và độ bền. các sợi được đặt an toàn trong các ống nhựa mô-đun cao
một hợp chất chống nước, hiệu quả bảo vệ chúng khỏi độ ẩm.
được gắn xung quanh một thành phần sức mạnh trung tâm được làm bằng FRP không kim loại (Fiber Reinforced Plastic), tạo thành
một lõi cáp nhỏ gọn và tròn.
Để tăng cường bảo vệ hơn nữa, lõi được lấp đầy với một hợp chất điền và được bao bọc trong một polyethylene mỏng
Để tăng cường thêm, một lớp sợi aramid được áp dụng trên vỏ bên trong này.
Cuối cùng, cáp được hoàn thành bằng một lớp phủ bên ngoài, có thể là polyethylene (PE) cho
các ứng dụng tiêu chuẩn hoặc chống theo dõi (AT) cho môi trường có căng thẳng điện cao.
Xây dựng mạnh mẽ này đảm bảo rằng cáp ADSS là rất bền, chống ẩm và có khả năng
chịu được các điều kiện môi trường khác nhau. Điều này làm cho nó lý tưởng cho cả các thiết bị trên không và dưới lòng đất,
cung cấp hiệu suất đáng tin cậy trong nhiều ứng dụng.
Ứng dụng
1Thiết kế cáp ADSS xem xét các điều kiện thời gian thực của đường dây điện trên cao, đảm bảo tối ưu
hiệu suất và độ bền trong môi trường như vậy.
2Một lớp vỏ ngoài PE được sử dụng cho các đường dây điện dưới 110kV, trong khi một lớp vỏ ngoài AT được sử dụng
cho các đường dây điện hoạt động ở 110kV trở lên để cung cấp bảo vệ tăng cường.
3Thiết kế cụ thể, bao gồm số lượng sợi aramid và quy trình thắt dây, được thiết kế để đáp ứng các yêu cầu của các nhà sản xuất.
thay đổi các yêu cầu dải trải hiệu quả, đảm bảo rằng cáp hoạt động đáng tin cậy trên các thiết bị khác nhau
kịch bản.
Đặc điểm
1. Cho phép cài đặt mà không cần phải tắt điện, giảm thiểu sự gián đoạn dịch vụ trong quá trình
triển khai.
2. Đèn và đường kính nhỏ gọn giảm căng thẳng từ băng, gió, tháp, và backprop tải, do đó
nâng cao độ bền và hiệu suất tổng thể của cáp.
3Được thiết kế cho tuổi thọ 30 năm, đảm bảo độ tin cậy và hiệu quả chi phí lâu dài trong cơ sở hạ tầng
các dự án.
4. Thể hiện sức chịu nét mạnh mẽ và khả năng chống nhiệt độ, đảm bảo hiệu suất nhất quán
qua các điều kiện môi trường khác nhau.
Chi tiết xây dựng cáp
| Số lượng sợi | 24-144 lõi | |||||||
| Sợi dây nhét | 2.0mm | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | vật liệu | FRP/FRP với PE | ||||||
| kích thước | 2.1mm | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| chất lấp | ống PP/ ống PVC | |||||||
| Vỏ bên trong | vật liệu | PE | ||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2mm ((bên ngoài/bên trong) | |||||||
| Vỏ bên ngoài | vật liệu | PE/HDPE | ||||||
| đường kính | 11±0,2mm | |||||||
Màu sợi
|
Số sợi 8 lõi mỗi ống |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng một dấu hiệu màu đen. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | Trọng lượng | |||||
| 2 lõi đến 60 lõi | 12±0,2mm | 140±3kg/km | |||||
| 72core | 13±0,2mm | 190±3kg/km | |||||
| 96core | 14.5±0.2mm | 220±3kg/km | |||||
| 144core | 16.5±0.2mm | 240±3kg/km | |||||
| Rec.daily max working voltage Năng lượng hoạt động tối đa | 88kN | ||||||
| Tăng suất làm việc cho phép | 32.7KN | ||||||
| Mô đun độ đàn hồi | 37KN/mm2 | ||||||
| Phân tích uốn cong tối thiểu ((mm) | Hoạt động | 240mm | |||||
| Cài đặt | 390mm | ||||||
| Trọng lượng bổ sung | Trọng lượng phụ 0,5% ~ 0,7% | ||||||
| Băng | 5mm | ||||||
| Tốc độ gió | 35m/s | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
