| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | ADSS |
Cáp quang sợi quang ADSS cáp sợi Kevlar cáp cáp cáp cáp
Mô tả

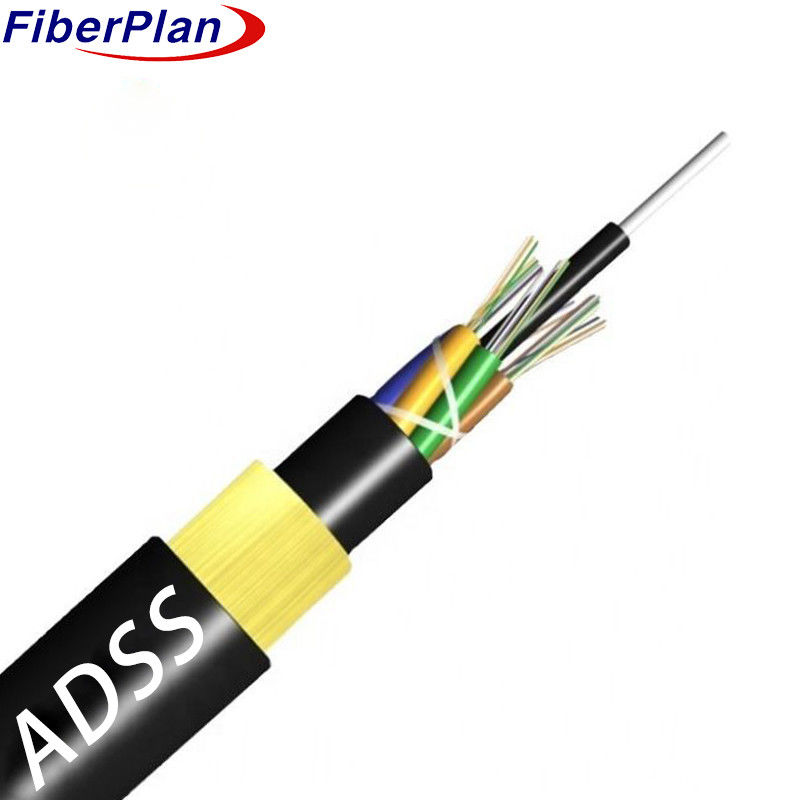

ADSS (All-Dielectric tự hỗ trợ) cáp sử dụng một ống lỏng kết nối cấu trúc để đảm bảo tối ưu
hiệu suất và độ bền. sợi quang được đặt an toàn trong các ống nhựa mô-đun cao chứa
một hợp chất chống nước, hiệu quả bảo vệ chúng khỏi độ ẩm.
bị mắc kẹt xung quanh một thành viên sức mạnh trung tâm được làm bằng FRP không kim loại (Fiber Reinforced Plastic), tạo ra
một lõi cáp nhỏ gọn và tròn.
Để tăng cường bảo vệ, lõi được lấp đầy với một hợp chất và được bao bọc trong một polyethylene mỏng (PE) bên trong
Lớp vỏ bên trong được gia cố thêm bằng một lớp sợi aramid được áp trên vỏ bên trong.
Cuối cùng, cáp được hoàn thành bằng một lớp phủ bên ngoài, có thể là polyethylene (PE) cho tiêu chuẩn
ứng dụng hoặc chống theo dõi (AT) cho môi trường có căng thẳng điện cao.
Xây dựng mạnh mẽ này đảm bảo rằng các cáp ADSS rất bền, chống ẩm và có khả năng
thích hợp cho cả các thiết bị trên không và dưới lòng đất, các thiết bị này
cáp cung cấp hiệu suất đáng tin cậy
trên một loạt các ứng dụng.
Ứng dụng
1Thiết kế của các cáp quang ADSS kỹ lưỡng kết hợp các điều kiện thời gian thực của nguồn điện trên cao
Đảm bảo hiệu suất và độ bền tối ưu trong môi trường như vậy.
2Các lớp vỏ bên ngoài PE được sử dụng cho các đường dây điện dưới 110kV, trong khi các lớp vỏ bên ngoài AT được sử dụng để cung cấp điện.
đường dây hoạt động ở 110kV trở lên để cung cấp bảo vệ tăng cường.
3Các yếu tố thiết kế cụ thể như số lượng sợi aramid và quá trình thắt dây
Điều này đảm bảo hoạt động đáng tin cậy của hệ thống quang học
cáp qua các kịch bản lắp đặt khác nhau.
Đặc điểm
1Cho phép lắp đặt mà không cần phải tắt điện, giảm thiểu sự gián đoạn dịch vụ trong quá trình
triển khai.
2Chiều kính nhẹ và nhỏ gọn của nó giảm căng thẳng từ băng, gió, tháp và tải backpropagation,
do đó tăng độ bền và hiệu suất tổng thể của cáp.
3Được thiết kế cho tuổi thọ 30 năm, đảm bảo độ tin cậy và hiệu quả chi phí lâu dài trong cơ sở hạ tầng
các dự án.
4. Hiển thị sức mạnh kéo mạnh và độ bền nhiệt độ, đảm bảo hiệu suất nhất quán trên khắp
các điều kiện môi trường khác nhau.
Chi tiết xây dựng cáp
| Số lượng sợi | 24-144 lõi | |||||||
| Sợi dây nhét | 2.0mm | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | vật liệu | FRP/FRP với PE | ||||||
| kích thước | 2.1mm | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| chất lấp | ống PP/ ống PVC | |||||||
| Vỏ bên trong | vật liệu | PE | ||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2mm ((bên ngoài/bên trong) | |||||||
| Vỏ bên ngoài | vật liệu | PE/HDPE | ||||||
| đường kính | 11±0,2mm | |||||||
Màu sợi
|
Số sợi 8 lõi mỗi ống |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng một dấu hiệu màu đen. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | Trọng lượng | |||||
| 2 lõi đến 60 lõi | 12±0,2mm | 140±3kg/km | |||||
| 72core | 13±0,2mm | 190±3kg/km | |||||
| 96core | 14.5±0.2mm | 220±3kg/km | |||||
| 144core | 16.5±0.2mm | 240±3kg/km | |||||
| Rec.daily max working voltage Năng lượng hoạt động tối đa | 88kN | ||||||
| Tăng suất làm việc cho phép | 32.7KN | ||||||
| Mô đun độ đàn hồi | 37KN/mm2 | ||||||
| Phân tích uốn cong tối thiểu ((mm) | Hoạt động | 240mm | |||||
| Cài đặt | 390mm | ||||||
| Trọng lượng bổ sung | Trọng lượng phụ 0,5% ~ 0,7% | ||||||
| Băng | 5mm | ||||||
| Tốc độ gió | 35m/s | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*k m) |
≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
