| Nguồn gốc | Trung Quốc |
| Hàng hiệu | Fiberplan |
| Chứng nhận | ISO 9001; TÜV certificate |
| Số mô hình | GYXTW |

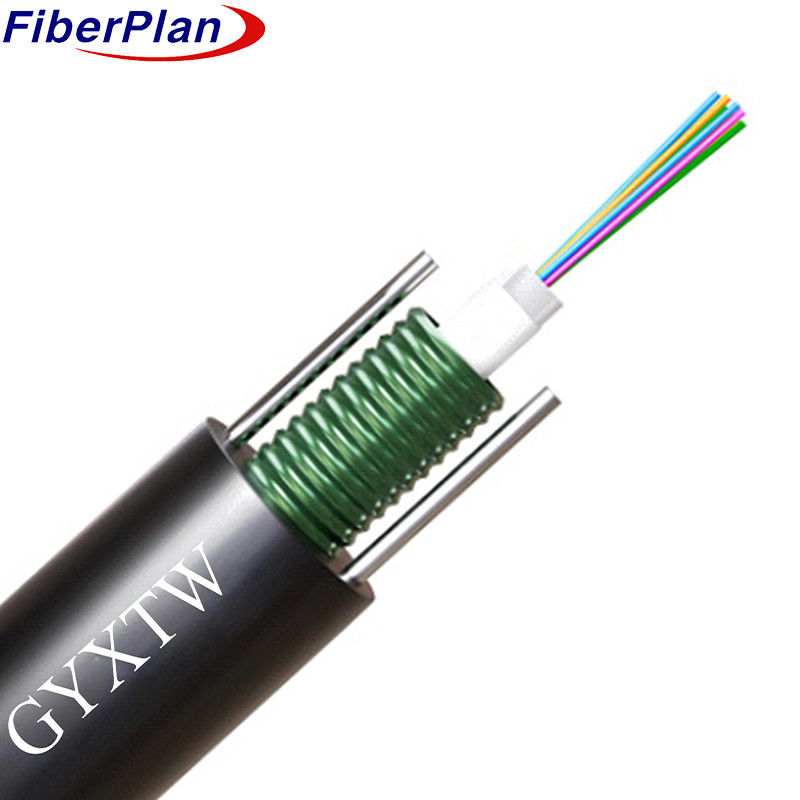

Cáp quang sợi GYXTW G652D
Mô tả
Cáp sử dụng ống nhựa mô-đun cao chứa các sợi, đầy với một chống nước
hợp chất để bảo vệ. Một lớp băng thép lấn, niêm phong bằng vật liệu ngăn nước,
đảm bảo cấu trúc nhỏ gọn và chống nước.
cuối cùng, cáp được bao bọc trong lớp phủ polyethylene bảo vệ (PE),
đảm bảo khả năng phục hồi môi trường tổng thể.
Ứng dụng
Được thiết kế để lắp đặt trên không hoặc ống dẫn, cáp đáp ứng các yêu cầu về cấu trúc, môi trường và
Các tiêu chuẩn hiệu suất cần thiết cho việc triển khai trong môi trường ngoài trời.
treo trên không hoặc đặt trong ống dẫn, phục vụ cho các giao tiếp hoặc mạng lưới khác nhau
mục đích.
Đặc điểm
1Xây dựng chịu nhiệt độ:Cáp được thiết kế để duy trì cơ khí mạnh mẽ
Hiệu suất vượt qua các biến đổi nhiệt độ, đảm bảo chức năng nhất quán trong nhiều môi trường khác nhau
điều kiện môi trường.
2Bảo vệ sợi: Kháng thủy phân, ống lỏng có độ bền cao, kết hợp với một ống đặc biệt
chứa hợp chất, cung cấp bảo vệ quan trọng cho các sợi, đảm bảo bảo vệ quan trọng của chúng.
3.Sức mạnh và tính linh hoạt kết hợp: Được củng cố bởi hai dây thép song song, cáp cung cấp một
sự pha trộn độc đáo của sức đề kháng nghiền nát và sự linh hoạt, tăng cường sức mạnh kéo của nó cho độ tin cậy lâu dài.
4Thiết lập dễ dàng: Với thiết kế nhỏ gọn và nhẹ, cáp này được thiết kế
cho việc lắp đặt dễ dàng và thích nghi trên các ứng dụng khác nhau, đảm bảo việc triển khai thân thiện với người dùng.
Chi tiết xây dựng cáp
| Số lượng sợi | 0 ~ 24 lõi | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| Sợi thép | kích thước | 0.8mm | ||||||
| Số | 2 | |||||||
| Vỏ bên ngoài | vật liệu | PE,HDPE,LDPE | ||||||
| đường kính | 7±0,2mm | |||||||
Màu sợi
|
Số sợi 8 lõi mỗi ống |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng dấu vết màu đen. Đối với màu đen không cần dấu vết màu đen, sẽ sử dụng màu tự nhiên thay thế. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | trọng lượng | |||||
| 1~24 | 8.0mm+-0.3mm | 65kg/km+-10kg | |||||
| Phạm vi nhiệt độ | -40+70 | ----- | |||||
| Khoảng kính uốn cong (mm) | Mãi dài | 10D | |||||
| Min cong Xanh (mm) |
Thời gian ngắn | 20D | |||||
| Min cho phép Độ bền kéo (N) |
Mãi dài | 1200 | |||||
| Min cho phép Độ bền kéo (N) |
Thời gian ngắn | 1500 | |||||
| Hoạt động nhiệt độ (°C) |
-40+70 | ||||||
| Cài đặt nhiệt độ (°C) |
-20+60 | ||||||
| Nhiệt độ lưu trữ (°C) | -40+70 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2+/-0.4 | 9.2+/-0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4+/-0.8 | 10.4+/-0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200+/ - 0.015 |
0.275+/-0. 015 |
0.200+/-0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50+/1.0 | 62.5+/-2.5 | 50+/1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | 125.0+/-0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | 242+/-7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
