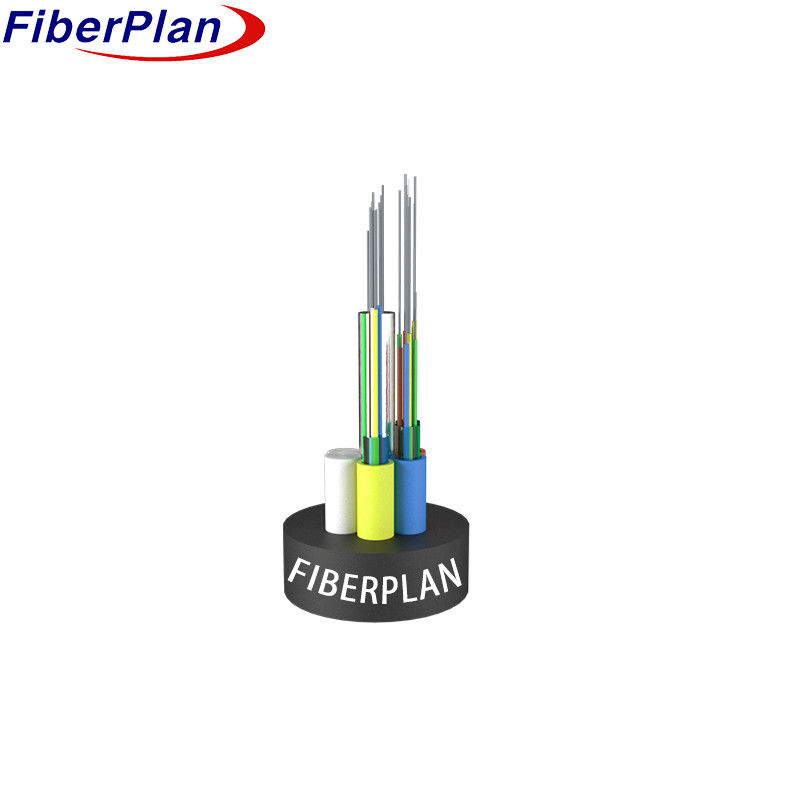

Cáp quang sợi sắt nhiều ống đáng tin cậy GYTS
Mô tả
1Thiết kế sẵn sàng ngoài trời: Được thiết kế để chịu đựng các điều kiện môi trường khác nhau, cáp này
đảm bảo hiệu suất đáng tin cậy trong môi trường ngoài trời.
2- Tùy chọn lắp đặt đa năng: tương thích với cả hai cài đặt trên không và đặt đường ống
các phương pháp, nó cung cấp các giải pháp triển khai linh hoạt để đáp ứng các yêu cầu lắp đặt khác nhau.
3- Thông tin liên lạc linh hoạt: Điều này tạo điều kiện cho việc truyền dữ liệu hiệu quả cho cả hai truyền đường dài
và mạng cục bộ, đảm bảo nó đáp ứng nhu cầu của một loạt các ứng dụng truyền thông.
Ứng dụng
1. Khả năng phục hồi ngoài trời: Được thiết kế cho môi trường ngoài trời, đảm bảo hiệu suất đáng tin cậy trong
điều kiện thời tiết khó khăn.
2Ứng dụng linh hoạt: Cung cấp các tùy chọn triển khai linh hoạt phù hợp cho cả đường ống và đường ống.
thiết bị, thích nghi với các yêu cầu khác nhau.
3- Khả năng thích nghi truyền thông: Điều này tạo điều kiện chuyển dữ liệu liền mạch cho cả hai đường dài
truyền và mạng khu vực địa phương, chứa các thiết lập truyền thông khác nhau trên khắp
khoảng cách khác nhau.
Đặc điểm
1- Hiệu suất thích nghi: Đảm bảo hoạt động nhất quán trên nhiệt độ và
căng thẳng cơ học, duy trì độ tin cậy trong môi trường đa dạng.
2Xây dựng mạnh mẽ: Đặc điểm chống thủy phân, cao sức mạnh ống lỏng cung cấp
độ bền, ngay cả trong điều kiện ẩm.
3Bảo vệ sợi: Sử dụng các hợp chất đặc biệt trong ống để bảo vệ hiệu quả sợi
khỏi những thiệt hại tiềm tàng.
4. Sức mạnh và linh hoạt: cân bằng chống nghiền, linh hoạt, và bảo vệ UV với một
Vỏ PE được thiết kế để chịu được áp lực bên ngoài.
5Thiết kế kín nước: Bao gồm một dây thép lực trung tâm thành viên, lấp đầy hợp chất trong
ống và lõi cáp, và một lớp PSP để duy trì tính toàn vẹn không thấm nước và tăng độ ẩm
kháng cự.
Chi tiết xây dựng cáp
| Số lượng sợi | 2~144 lõi | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | Vật liệu | Sợi thép/FRP/FRP với vỏ PE | ||||||
| kích thước | 1.5mm~2.0mm | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| Bộ giáp | Vật liệu | Dây băng thép lỏng | ||||||
| Vỏ bên ngoài | vật liệu | PE,HDPE | ||||||
| đường kính | 8.0±0.2mm | |||||||
Màu sợi
|
Số sợi 8 lõimỗiống |
1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng một dấu hiệu màu đen. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | trọng lượng | |||||
| 2 lõi đến 60 lõi | 8.0±0.2mm | 115±2kg/km | |||||
| 72 lõi | 10.4±0.2mm | 120±4kg/km | |||||
| 96 lõi | 12.4±0.3mm | 180±5kg/km | |||||
| 144 lõi | 14.4±0.4mm | 245±5kg/km | |||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Min cong Xanh ((mm) |
Thời gian ngắn | 20D | |||||
| Min cho phép Độ bền kéo ((N) |
Mãi dài | 600 | |||||
| Min cho phép Độ bền kéo ((N) |
Thời gian ngắn | 1500 | |||||
| Trọng lượng nghiền nát (N/100mm) | Mãi dài | 300 | |||||
| Trọng lượng nghiền nát (N/100mm) | ngắn hạn | 1000 | |||||
| Hoạt động nhiệt độ (°C) |
-40 ~ +70 | ||||||
| Cài đặt nhiệt độ ((°C) |
-20 ~ +60 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.2 | 9.2±0.2 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.6 | 10.4±0.6 | ---- | ---- | ---- | |
| Mở số (NA) | ---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±0.9 | 62.5±2.1 | 50±0.9 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.2 | 125.0±0.2 | 125.0±0.3 | 125.0±0.3 | 125.0±0.5 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±5 | 242±5 | 242±5 | 242±5 | 242±5 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
