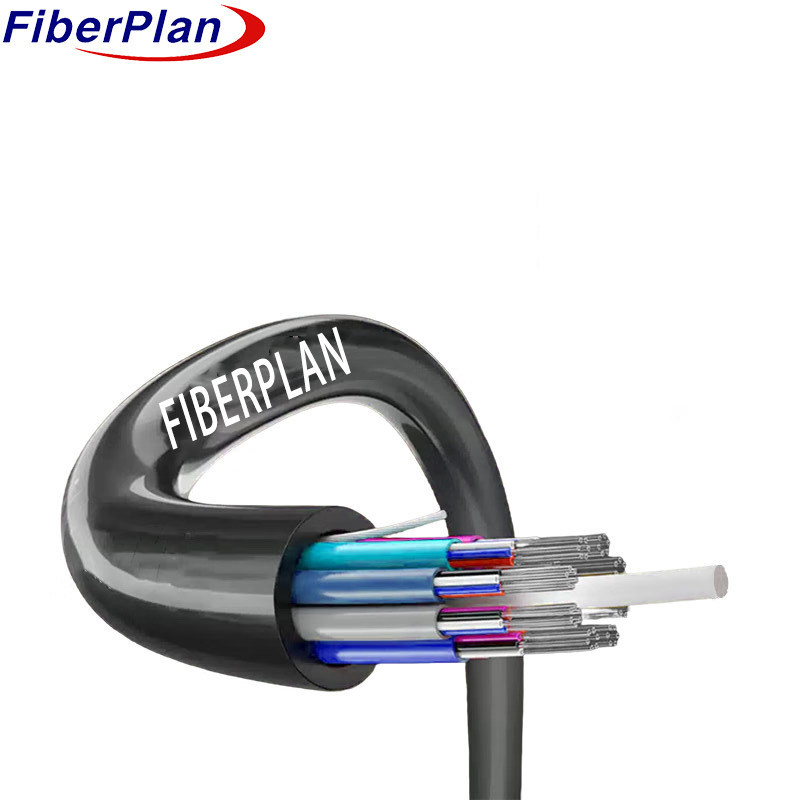

Cáp đa ống với băng ngăn nước cho truyền dữ liệu hiệu suất cao
Smission GYFTY
Mô tả
Cáp sợi quang này ưu tiên bảo vệ: sợi quang tinh tế được bao bọc trong một
ống lỏng bền được làm từ nhựa mạnh, được lấp đầy với một hợp chất chống nước đặc biệt,
Các ống này bảo vệ tính toàn vẹn của sợi bằng cách ngăn ngừa thiệt hại do độ ẩm, đảm bảo quang học không bị gián đoạn
Lõi, được xây dựng từ nhựa cáp củng cố (FRP),
cung cấp sức mạnh mà không có sự can thiệp kim loại.
chất lấp tạo ra một cấu trúc tròn mạnh mẽ.
băng bọc xung quanh lõi cáp. được bao phủ bởi một lớp phủ polyethylene (PE) đàn hồi, cáp
được tăng cường chống lại các yếu tố bên ngoài, được thiết kế để đảm bảo truyền dữ liệu đáng tin cậy qua các
điều kiện môi trường.
Ứng dụng
1- Phân phối ngoài trời thích nghi: Được thiết kế cho các ứng dụng ngoài trời, cáp này chịu được đa dạng
điều kiện thời tiết và các yếu tố môi trường, đảm bảo truyền dữ liệu đáng tin cậy ngoài trời.
2. Trunk Power Transmission: Với cấu trúc mạnh mẽ phù hợp với các ứng dụng công suất cao,
cáp hỗ trợ hiệu quả các hệ thống truyền tải điện gốc trên các mạng mở rộng.
3Môi trường can thiệp điện từ cao: Được thiết kế để vượt trội trong môi trường có ảnh hưởng đáng kể
nhiễu điện từ, cáp này giảm thiểu khả năng bị nhiễu như vậy, đảm bảo ổn định
và truyền dữ liệu không bị gián đoạn trong các điều kiện đòi hỏi.
Đặc điểm
1. Sức mạnh cơ học & Khả năng chống nhiệt: Đảm bảo chức năng đáng tin cậy qua nhiệt độ
biến động và thể hiện khả năng phục hồi cơ học đáng kể cho hiệu suất nhất quán trong nhiều
điều kiện.
2. Hydrolysis-Resistant Loose Tube: Cung cấp độ bền và sức mạnh bằng cách chống lại thủy phân, đảm bảo
hiệu suất kéo dài ngay cả trong điều kiện ẩm.
3. Bảo vệ sợi đặc biệt: Có hiệu quả che chắn sợi bao bọc với một hợp chất lấp đặc biệt
bên trong ống.
4. Chống nghiền và linh hoạt: cân bằng chống nghiền với linh hoạt, tạo điều kiện cho linh hoạt
các thiết bị trong các môi trường khác nhau.
5. Tăng cường bảo vệ bên ngoài: Tăng độ bền và độ tin cậy tổng thể bằng cách tăng cường phòng thủ
chống lại các yếu tố môi trường với hợp chất điền trong ống lỏng.
Chi tiết cấu trúc
| Số chất xơ | 6F | 12F | 24F | 36F | 48F | 72F | 96F | 144F |
| Số ống | 1 | 2 | 4 | 3 | 4 | 6 | 8 | 12 |
| Sợi mỗi ống | 6 | 6 | 6 | 12 | 12 | 12 | 12 | 12 |
| Số thanh nhựa | 4 | 3 | 1 | 2 | 1 | 0 | 0 | 0 |
| Độ kính ống (± 0,05mm) | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 | 2.0 |
| Độ dày của ống lỏng (± 0,1mm) |
0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 |
| Chiều kính ngoài (± 0,1 mm) | 8.6 | 8.6 | 8.6 | 8.6 | 8.6 | 9.2 | 10.8 | 13.4 |
| Độ dày áo khoác (± 0,05mm) |
1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.7 | 1.7 |
| ống lỏng | Vật liệu | PBT | Màu sắc | Phạm vi tiêu chuẩn | ||||
| Cây nhồi | Vật liệu | PP | Màu sắc | Màu đen | ||||
| Lấp ống | Vật liệu | Hợp chất điền | ||||||
| Thành viên sức mạnh trung tâm | Vật liệu | FRP | Chiều kính | 1.5mm (6 - 48F) | ||||
| 2mm (72 - 144F) | ||||||||
| Lớp | PE (chỉ cho 96C -144C) | |||||||
| Hệ thống chặn nước | Vật liệu | băng ngăn nước | ||||||
| dây cắt | Loại | 1110*2 | ||||||
| Vỏ bên ngoài | Vật liệu | MDPE | Màu sắc | Màu đen | ||||
Hiệu suất cơ khí và môi trường
| Sức kéo | Mãi dài (n) | 600N | ||||||
| Thời gian ngắn (n) | 1500N | |||||||
| Trọng lượng nghiền nát | Thời gian dài (N/100mm) | 300N/100mm | ||||||
| Thời gian ngắn (N/100mm) | 1000N/100mm | |||||||
| Phân tích uốn cong | Động lực (mm) | 20D | ||||||
| Chất tĩnh (mm) | 10D | |||||||
| Nhiệt độ lưu trữ | -20°C+70°C | |||||||
| Nhiệt độ lắp đặt | -10°C+60°C | |||||||
Hiệu suất sợi
| Phong cách sợi | Đơn vị | SM G652D | MM 50/125 | MM 62.5/125 | ||||
| Điều kiện | mm | 1310/1550 | 850/1300 | 850/1300 | ||||
| Sự suy giảm | dB/km | ≤ 0,36 / 0.22 | ≤ 3,0/1.0 | ≤ 3,0/1.0 | ||||
| Chiều kính lớp phủ | Ừm. | 125±0.2 | 125± 0.2 | 125± 0.2 | ||||
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ||||
| Chiều kính lớp phủ | Ừm. | 242±3 | 242±3 | 242±3 | ||||
