Cáp quang ngoài trời GYTA53
Mô tả

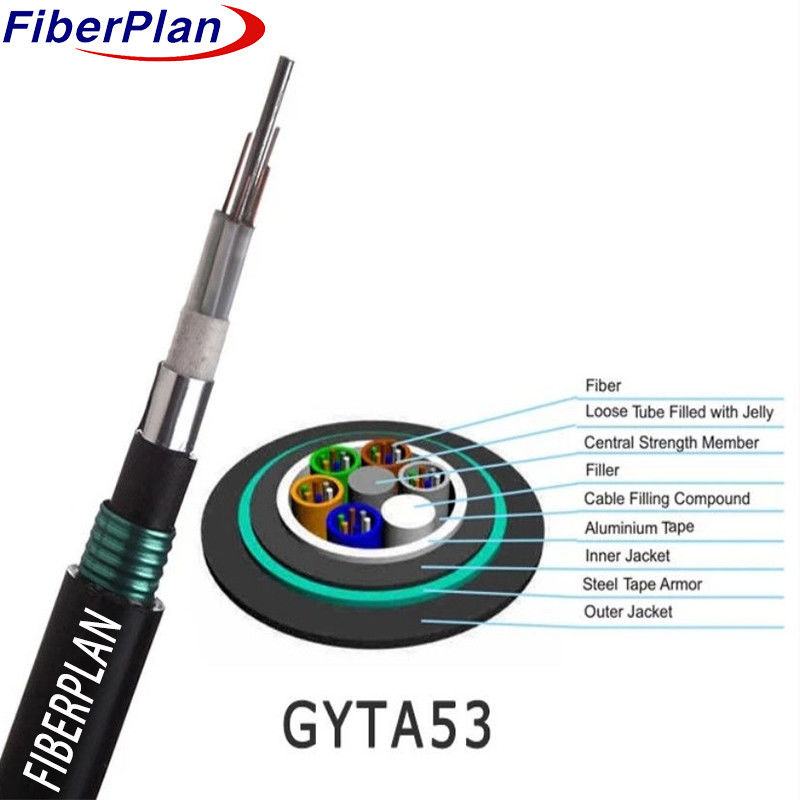

Các cấu trúc cáp có các sợi được đặt trong một ống nhựa lỏng cao mô-đun đầy một
hợp chất chống nước. Một sợi thép, đôi khi được bao phủ bằng polyethylene để có chất xơ cao
Các ống và chất lấp bị mắc kẹt
xung quanh thành viên sức mạnh này để tạo thành một lõi cáp nhỏ gọn, tròn.
hợp chất để ngăn nước xâm nhập, tiếp theo là một lớp phủ PE bên trong mỏng.
được gia cố bằng lớp PSP được áp dụng theo chiều dọc và hoàn thành bằng lớp ngoài PE.
Ứng dụng
* Phân phối ngoài trời thích nghi:Được thiết kế đặc biệt cho việc sử dụng ngoài trời, cáp này được thiết kế
để chịu được những thách thức về môi trường, đảm bảo hiệu suất đáng tin cậy trong phân phối ngoài trời
kịch bản.
* Các tùy chọn lắp đặt đa năng:Thích hợp cho các phương pháp lắp đặt khác nhau, bao gồm cả việc triển khai trên không,
lắp đặt ống dẫn, và chôn trực tiếp, cung cấp tính linh hoạt trong quy hoạch cơ sở hạ tầng.
*Điều lý tưởng cho truyền thông đường dài và mạng khu vực địa phương:được điều chỉnh để đáp ứng nhu cầu
của cả hai truyền thông đường dài và thiết lập mạng khu vực địa phương, đảm bảo hiệu quả và
truyền dữ liệu hiệu quả trên các khoảng cách khác nhau.
Đặc điểm
* Hiệu suất cơ khí và nhiệt độ mạnh mẽ: Đảm bảo hiệu suất đáng tin cậy trong nhiều điều kiện khác nhau
áp lực cơ học và điều kiện nhiệt độ.
*Hydrolyse-Cứng kháng cao-Sức mạnh ống lỏng:Các ống lỏng, với tính chất độ bền cao,
có khả năng chống thủy phân, đảm bảo độ bền dài của cáp.
* Khối chứa ống đặc biệt để bảo vệ sợi: Sử dụng một hợp chất lấp đặc biệt trong
ống để cung cấp bảo vệ thiết yếu cho các sợi quang.
* Chống nghiền và linh hoạt: Được thiết kế để chịu được các lực nghiền trong khi duy trì tính linh hoạt,
cho phép lắp đặt linh hoạt.
*Các biện pháp thiết kế kín nước:
- Thành viên sức mạnh trung tâm: Một dây thép phục vụ như một thành viên sức mạnh trung tâm.
- Cấp lõi cáp:100% lấp đầy lõi cáp với một hợp chất lấp đầy tăng độ kín nước
sự liêm chính.
- APL Rào cản độ ẩm: Một nhựa nhựa nhựa nhựa nhựa nhựa (APL) đóng vai trò là một rào cản độ ẩm.
- PSP chống ẩm: Việc áp dụng theo chiều dài polyethylene (PSP) làm tăng độ ẩm-
chống thấm.
-Vật liệu ngăn chặn nước:Tổng hợp các vật liệu ngăn chặn nước để đảm bảo thêm bảo vệ chống lại
nước thấm vào.
Chi tiết xây dựng cáp
| Số lượng sợi | 12-144 lõi | |||||||
| Sợi dây nhét | 4-0 | |||||||
| Rào cản độ ẩm | Hệ thống chặn nước | |||||||
| Thành viên sức mạnh trung tâm | vật liệu | Sợi thép/FRP | ||||||
| kích thước | 1.3mm | |||||||
| Lấp ống | Hợp chất lấp ống | |||||||
| Vỏ bên trong | vật liệu | PE/HDPE | ||||||
| đường kính | 2.0mm | |||||||
| ống lỏng | vật liệu | PBT | ||||||
| đường kính | Ф2.2 (bên ngoài / bên trong) | |||||||
| Bọc thép bên trong | vật liệu | Dây băng nhôm | ||||||
| Bọc thép bên ngoài | vật liệu | Dây băng thép lỏng | ||||||
| Vỏ bên ngoài | vật liệu | PE/HDPE | ||||||
| đường kính | 1.7±0,1mm | |||||||
Màu sợi
| Số lượng sợi8 lõimỗi ống | 1 | 2 | 3 | 4 | 5 | 6 |
| Màu xanh | Cam | Xanh | Màu nâu | Xám | Màu trắng | |
| 7 | 8 | 9 | 10 | 11 | 12 | |
| Màu đỏ | Màu đen | Màu vàng | Violeta | Màu hồng | Aqua | |
| Màu 13 ~ 24 sẽ được đánh dấu bằng một dấu hiệu màu đen. | ||||||
Cáp Đặc điểm cơ học
| lõi | Chiều kính cáp | trọng lượng | |||||
| 24 lõi đến 42 lõi | 14.0±0.4mm | 150±4kg/km | |||||
| 48core | 14.0±0.4mm | 200±4kg/km | |||||
| 60core | 14.0±0.4mm | 205±4kg/km | |||||
| 72 lõi | 15.5±0.4mm | 210±4kg/km | |||||
| 96 lõi | 17.1±0,4mm | 270±4kg/km | |||||
| 144 lõi | 20.3±0.4mm | 310±4kg/km | |||||
| Phân tích uốn cong tối thiểu ((mm) | Mãi dài | 10D | |||||
| Phân tích uốn cong tối thiểu ((mm) | Thời gian ngắn | 20D | |||||
| Độ bền kéo tối thiểu ((N) | Mãi dài | 3000 | |||||
| Độ bền kéo tối thiểu ((N) | Thời gian ngắn | 4000 | |||||
| Min. Trọng lượng nghiền được cho phép (N/100mm) | Mãi dài | 1000 | |||||
| Min. Trọng lượng nghiền được cho phép (N/100mm) | ngắn hạn | 3000 | |||||
| Nhiệt độ hoạt động (°C) | -40 ~ +70 | ||||||
| Nhiệt độ lắp đặt ((°C) | -15 ~ +60 | ||||||
Đặc điểm của sợi
| Phong cách sợi | Đơn vị | SM G652 |
SM G652D |
MM 50/125 |
MM 62.5/125 |
MM OM3-300 |
|
| tình trạng | nm | 1310/1550 | 1310/1550 | 850/1300 | 850/1300 | 850/1300 | |
| làm suy giảm | dB/km | ≤ | ≤ | ≤ | ≤ 3,0/1.0 | ≤ 3,0/1.0 | |
| 0.36/0.23 | 0.34/0.22 | 3.0/1.0 | ---- | ---- | |||
| Sự suy giảm | 1550nm | Ps/(nm*km) | ---- | ≤ 18 | ---- | ---- | Sự suy giảm |
| 1625nm | Ps/(nm*km) | ---- | ≤ 22 | ---- | ---- | ||
| Phạm vi băng thông | 850nm | MHZ.KM | ---- | ---- | ¥400 | ¥160 | Phạm vi băng thông |
| 1300nm | MHZ.KM | ---- | ---- | ¥800 | ¥500 | ||
| Độ dài sóng phân tán bằng không | nm | 1300-1324 | ₹1302, ≤1322 |
---- | ---- | ₹ 1295, ≤1320 |
|
| Độ nghiêng giảm áp không | nm | ≤0.092 | ≤0.091 | ---- | ---- | ---- | |
| PMD Tối đa chất xơ cá nhân | ≤0.2 | ≤0.2 | ---- | ---- | ≤0.11 | ||
| Giá trị liên kết thiết kế PMD | Ps(nm2*km) | ≤0.12 | ≤0.08 | ---- | ---- | ---- | |
| Độ dài sóng cắt của sợi λc | nm | ¢ 1180, ≤1330 |
₹1180, ≤1330 |
---- | ---- | ---- | |
| Cáp sutoff bước sóng λcc |
nm | ≤1260 | ≤1260 | ---- | ---- | ---- | |
| MFD | 1310nm | Ừm. | 9.2±0.4 | 9.2±0.4 | ---- | ---- | ---- |
| 1550nm | Ừm. | 10.4±0.8 | 10.4±0.8 | ---- | ---- | ---- | |
| Số Mở kính (NA) |
---- | ---- | 0.200±0.015 | 0.275±0. 015 |
0.200±0 .015 |
||
| Bước (độ trung bình của hai hướng) đo) |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Sự bất thường trên sợi chiều dài và điểm |
dB | ≤0.05 | ≤0.05 | ≤0.10 | ≤0.10 | ≤0.10 | |
| Không liên tục | |||||||
| Sự phân tán ngược khác biệt hệ số |
dB/km | ≤0.05 | ≤0.03 | ≤0.08 | ≤0.10 | ≤0.08 | |
| Đồng nhất độ suy giảm | dB/km | ≤0.01 | ≤0.01 | ||||
| Core dimater | Ừm. | 50±1.0 | 62.5±2.5 | 50±1.0 | |||
| Chiều kính lớp phủ | Ừm. | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | 125.0±0.1 | |
| Không hình tròn lớp phủ | % | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | ≤1.0 | |
| Chiều kính lớp phủ | Ừm. | 242±7 | 242±7 | 242±7 | 242±7 | 242±7 | |
| Lớp phủ/cháp lỗi đồng tâm |
Ừm. | ≤120 | ≤120 | ≤120 | ≤120 | ≤120 | |
| Lớp phủ không hình tròn | % | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | ≤ 6.0 | |
| Lỗi conentricity lõi / lớp phủ | Ừm. | ≤0.6 | ≤0.6 | ≤1.5 | ≤1.5 | ≤1.5 | |
| Curl ((radius) | Ừm. | ≤ 4 | ≤ 4 | ---- | ---- | ---- | |
